Utensile motorizzato - assiale, VX3, Modello: 30-VX3
Codice art.: 319902 30-VX3
copia
Codice materiale:
copia
Dettagli prodotto
Dati tecnici

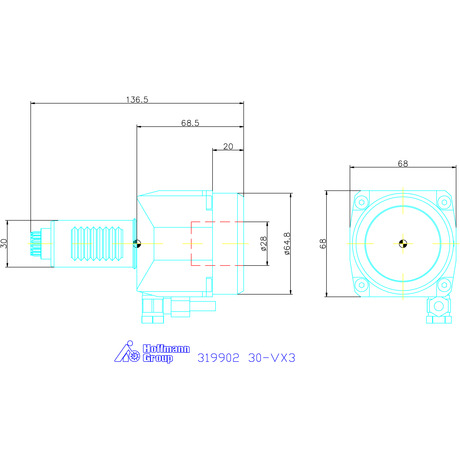

| Adattatore | VX3 | |
| Dimensioni VDI | 30 | |
| b1 | 68 mm | |
| x | 64,5 mm | |
| x1 | 68,5 mm | |
| x2 | 48,5 mm | |
| Raffreddamento | esterno | |
| Pressione massima | 25 bar | |
| Tipo di prodotto | Utensile motorizzato |
Identificazione e classificazione
| Codice articolo |
319902 30-VX3
copia |
|
| EAN / GTIN |
4045197876850
copia |
|
| Codice del produttore |
319902 30-VX3
copia |
|
| Produttore | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Descrizione
Esecuzione:
Per l'utilizzo sia su revolver a disco sia su revolver esagonale. Rapporto 1:1. Esecuzione con passaggio interno per il lubrorefrigerante fino a max. 25 bar.
Per l’utilizzo su tutti i torni CNC DMG Gildemeister CTX con revolver Sauter. Giunto di trasmissione DIN 5480. Serraggio degli utensili entro il valore limite d’esposizione tramite pinza di serraggio ER con dadi esterni o sistema di cambio rapido VARIA VX su licenza EWS. Raffreddamento esterno tramite innovativo sistema di gestione del lubrorefrigerante, raffreddamento interno dell’utensile centralmente attraverso il mandrino. Numero di giri max. 8000 min-1.
Esecuzione IKC – Con set di tenuta in ceramica, pressione fino a 70 bar, capacità di funzionamento a secco.
Esecuzione IM – Con ghiera di serraggio interna.
Per l’utilizzo su tutti i torni CNC DMG Gildemeister CTX con revolver Sauter. Giunto di trasmissione DIN 5480. Serraggio degli utensili entro il valore limite d’esposizione tramite pinza di serraggio ER con dadi esterni o sistema di cambio rapido VARIA VX su licenza EWS. Raffreddamento esterno tramite innovativo sistema di gestione del lubrorefrigerante, raffreddamento interno dell’utensile centralmente attraverso il mandrino. Numero di giri max. 8000 min-1.
Esecuzione IKC – Con set di tenuta in ceramica, pressione fino a 70 bar, capacità di funzionamento a secco.
Esecuzione IM – Con ghiera di serraggio interna.
Vantaggi:
- Struttura ottimizzata sotto il profilo del peso e della geometria.
- Sicurezza dei processi grazie a componenti di elevata qualità; lunga durata.
- Trasmissione di coppie elevate.
- 100% di controllo – ogni motorizzato viene sottoposto a un programma di rodaggio.
- Riscaldamento interno: guarnizione speciale brevettata.
Uso:
Per VARIA VX. Permette il cambio rapido degli utensili senza cambiare il motorizzato. Verificare lo spazio disponibile nel revolver (posizioni).
Per:
DMG Gildemeister CTX. In parte Emco, Hardinge, Monforts, Scherer ecc. con DIN 5480.
Fornitura:
Motorizzato portapinza: inclusa ghiera di serraggio e chiave a settore. Motorizzato VARIA VX: inclusa chiave di serraggio.
Accessori speciali:
Inserti adatti Varia VX n. art. 319802 – 319888, adattatore a cambio rapido ER n. art. 319761 – 319781, pinze ER n. art. 308941 – 309878, chiave di serraggio ER n. art. 309680 – 309745.
Nota:
- Ulteriori modelli di azionamento (ad es. DIN 5482), traduzioni, misure, BMT ecc. su richiesta: www.hoffmann.ews-tools.com
- Utensili per raffreddamento interno, senza funzionamento a secco con guarnizione standard, filtraggio lubrorefrigerante < 50 µm.
- Raccomandazioni: Esecuzione VARIA VX azionabile con un utensile dinamometrico (max. 6 Nm).
- Per fresature difficili si consiglia di richiedere una variante con cuscinetti a rullo sferici.
