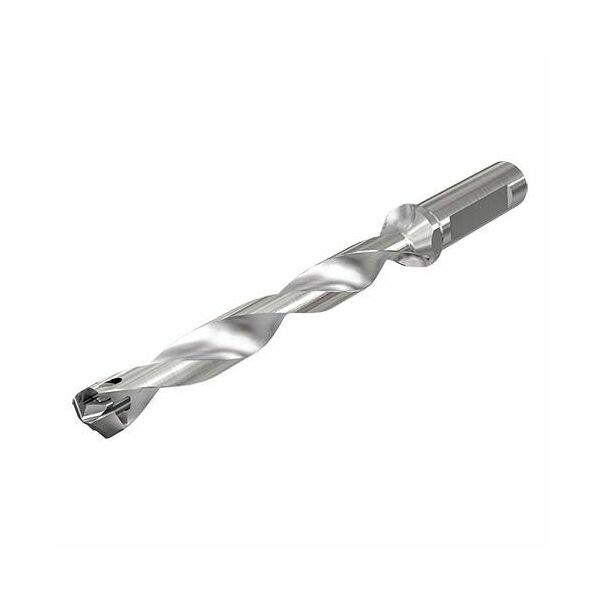

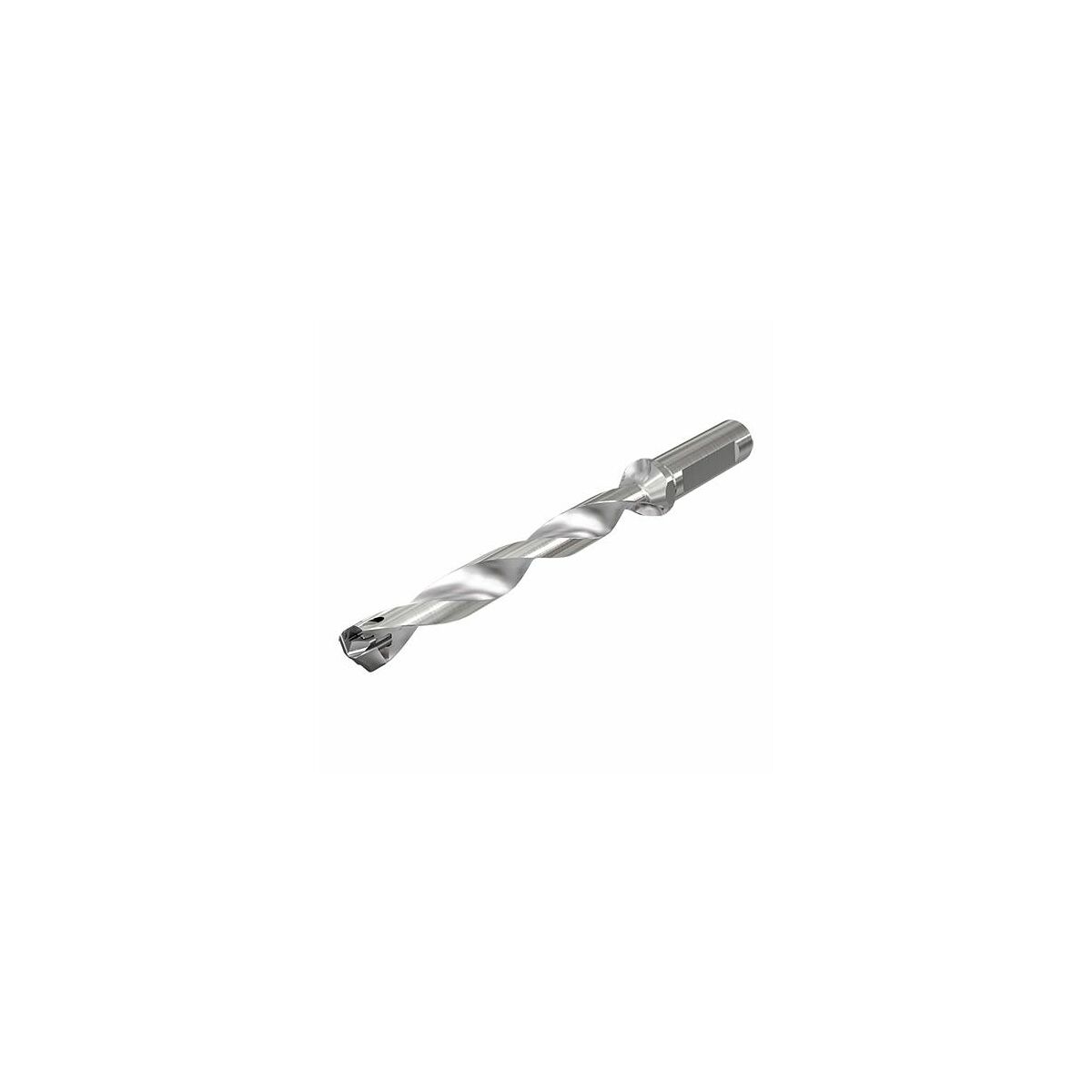

Elemento base SUMOCHAM Codolo Weldon DCN A, 8×D, Dimensione: 6
Codice art.: 231715 6
copia
Codice materiale:
copia
- Esecuzione: 8×D
- Codolo: ISO 9766
- Utilizzo foro: concavi; bombato; Foratura obliqua; Foratura in pacchetti
- Numero taglienti Z: 2
- Passaggio interno per LR: sì
Dettagli prodotto
Dati tecnici

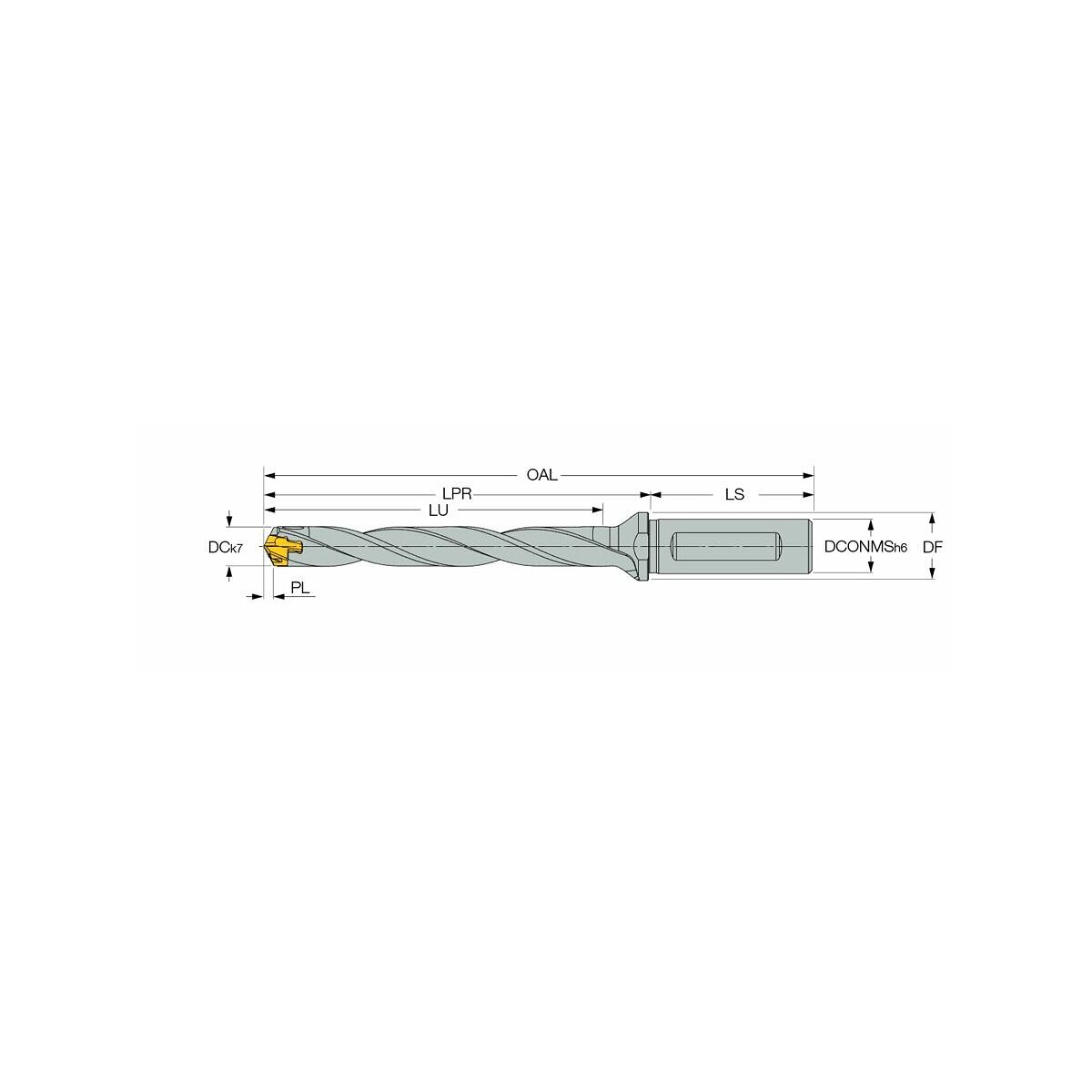

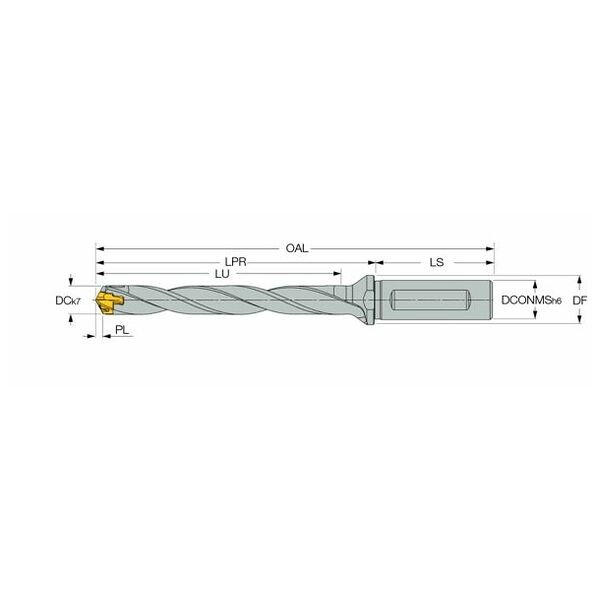

| Serie | SUMO-CHAM | |
| Esecuzione | 8×D | |
| Codolo | ISO 9766 | |
| Utilizzo foro | concavi; bombato; Foratura obliqua; Foratura in pacchetti | |
| Numero taglienti Z | 2 | |
| Passaggio interno per LR | sì | |
| Campo di ⌀ Dc | 6 mm - 6,4 mm | |
| Sporgenza totale L1 | 48 mm | |
| ⌀ Codolo Ds | 12 mm | |
| Lunghezza codolo Ls | 45 mm | |
| Necessaria una punta pilota | sì, punta pilota | |
| Iscar - Denominazione articolo | DCN 060-048-12A-8D | |
| Forma del codolo | ISO 9766 | |
| Lunghezza scanalatura per trucioli Lc | 48,96 mm | |
| Denominazione originale prodotto | DCN 060-048-12A-8D | |
| Tipo di prodotto | Punta a inserti |
Identificazione e classificazione
| Codice articolo |
231715 6
copia |
|
| EAN / GTIN |
7291075291957
copia |
|
| Codice del produttore |
3203269
copia |
Descrizione
Esecuzione:
Sistema di foratura a testa intercambiabile SUMOCHAM per una lavorazione dei fori altamente efficiente con taglienti intercambiabili. Meccanismo di bloccaggio unico per un comodo fissaggio dell'inserto per taglio senza vite di serraggio aggiuntiva. Utilizzo versatile dei materiali grazie al programma completo di inserti per taglio. Stabilità ottimale dell'utensile con canalini del passaggio del lubrorefrigerante elicoidali simultanei per un'elevata precisione di concentricità radiale e la minore corsa assiale possibile del foro. Altre versioni disponibili: elemento base con codolo rotondo, elemento base per la lavorazione di smussi su fori tramite applicazione di un anello di smusso, elemento base per l'utilizzo in torni con mandrini multipli, per barre lunghe e di produzione.
Classe di tolleranza: IT8-IT9, Precisione di concentricità radiale: 0,03 mm.
Classe di tolleranza: IT8-IT9, Precisione di concentricità radiale: 0,03 mm.
Uso:
Fornitura:
Corpo base con chiave di montaggio per inserti di taglio.
Nota:
- In generale, optare per una strategia con velocità di taglio medie e avanzamenti elevati.
- Nessuna corsa rapida e nessuna rotazione sinistra del mandrino in fase di ritorno.
- Per profondità di foratura pari o superiori a 8×D, è necessario un foro pilota di almeno 1,5 ×DC con lo stesso inserto.
- Foratura di superfici convesse / concave: richiesto raggio di curvatura > 15 × DC; ridurre l’avanzamento al 50%.
- Per i fori trasversali, il diametro massimo consentito è 1/4 del diametro nominale DC.
- La foratura a pacchetto richiede condizioni stabili e la riduzione degli spazi tra gli elementi del pezzo.
- Possibilità di ingresso e uscita dal foro inclinato fino a 7° di inclinazione con avanzamento ridotto (circa 20 - 30%).
- Convenzione di denominazione 8×D: DCN [Dim.]-[L1]-[⌀DS]A-[L/D]
- Convenzione di denominazione 12×D: DCN [Dim.]-[L1]-[ØDS]R-[L/D]
- Esempi:
N. art. 231715 6 DCN 060-048-12A-8D
N. art. 231720 8 DCN 080-096-12R-12D
