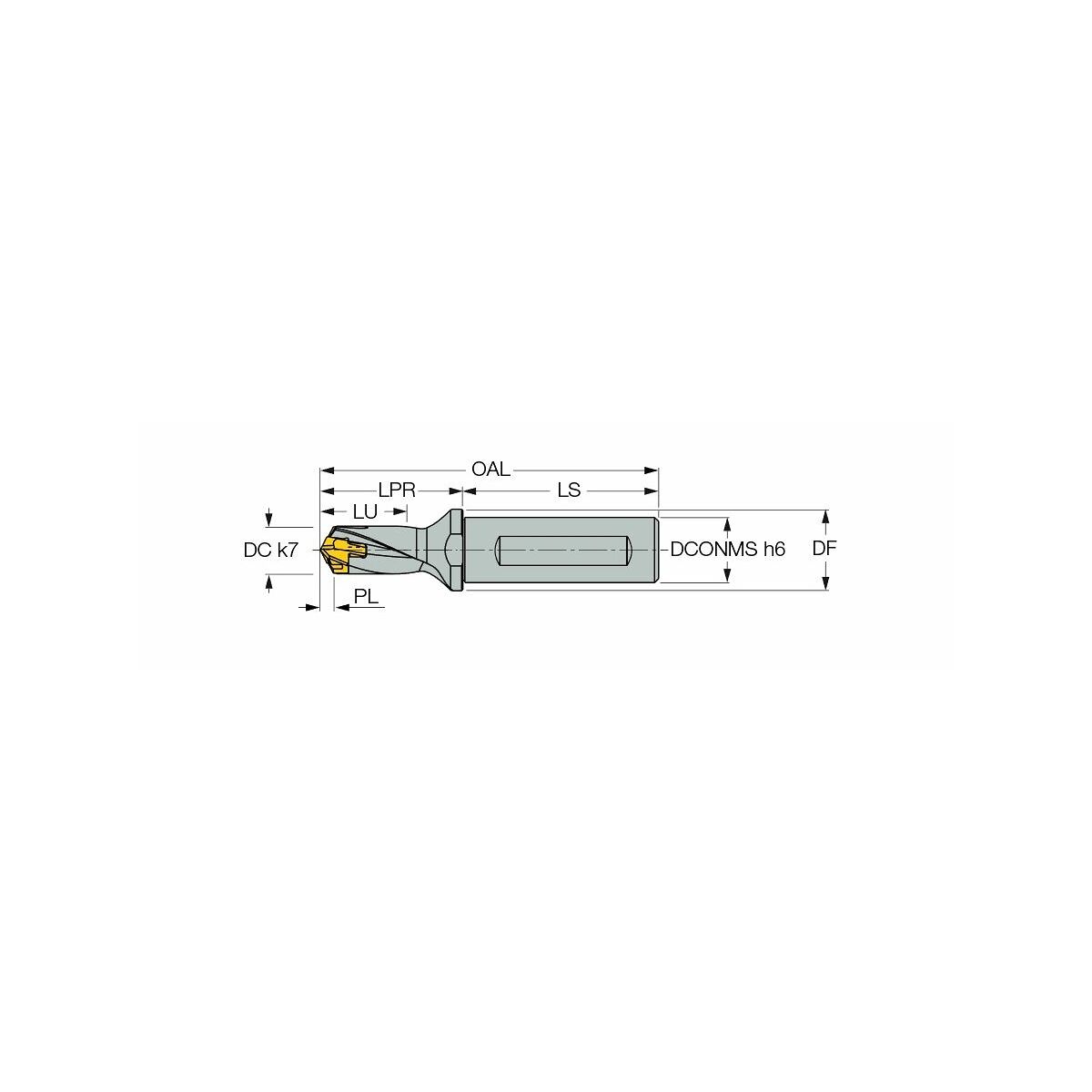

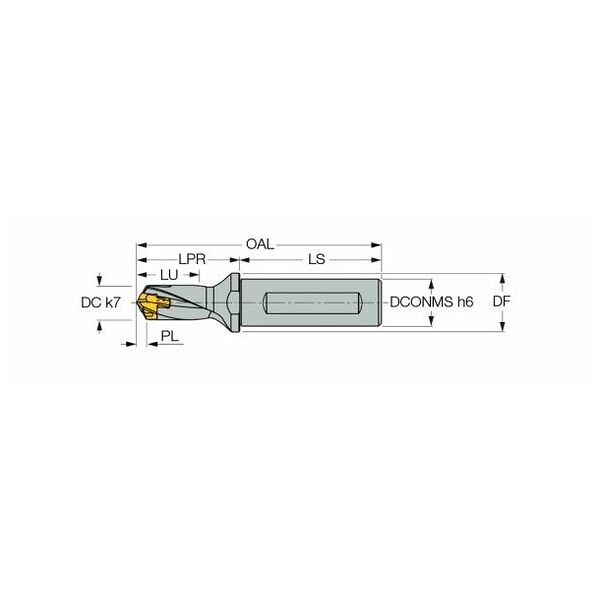

Elemento base SUMOCHAM Codolo Weldon DCN A, 1,5×D, Dimensione: 6
Codice art.: 231702 6
Codice materiale:
Dettagli prodotto
Dati tecnici
| Passaggio interno del lubrorefrigerante | Sì | |
| Ingresso del lubrorefrigerante | Con ingresso del lubrorefrigerante, assialmente concentrico | |
| Perdita di lubrorefrigerante | Con uscita del lubrorefrigerante, assialmente concentrica | |
| Lubrorefrigerante | sì | |
| Serie | SUMOCHAM | |
| Denominazione originale prodotto | DCN 060-009-12A-1.5D | |
| Posizione delle interfacce | Lato macchina | |
| Tipo di attacco | Codolo cilindrico | |
| Modulo di attacco | Con scanalatura longitudinale | |
| Versione attacco | sistema metrico | |
| Dimensione attacco, metrica | 0120 mm | |
| Diametro codolo | 12 mm | |
| Lunghezza codolo | 45 mm | |
| Classe di tolleranza | h6 | |
| Esecuzione del codolo | HA | |
| Diametro tagliente, min. | 6 mm | |
| Diametro tagliente, max. | 6,4 mm | |
| Diametro della cintura | 16 mm | |
| Lunghezza scanalatura per trucioli | 9,96 mm | |
| Numero totale di taglienti | 2 | |
| Elementi di guida | Senza elementi di guida | |
| Tipo di fissaggio inserto | C (senza foro, serrato dall’alto) | |
| Codifica punti di attacco dell´inserto | S | |
| Designazione inserto | ICP; ICP 060 | |
| Interfaccia | Attacco 1 | |
| Sporgenza | 23 mm | |
| Lunghezza utile | 9,96 mm | |
| Lunghezza complessiva | 68 mm | |
| Lunghezza funzionale | 21,91 mm | |
| Direzione di taglio | Tagliente destro | |
| Esecuzione utensile | Acciaio integrale | |
| Tipi di lavorazione | Foratura dal pieno | |
| Tipo di prodotto | Punta a inserti per inserti per taglio | |
| Contenuto | parte singola |
Identificazione e classificazione
| Codice articolo | 231702 6 | |
| EAN / GTIN | 7291075290691 | |
| Codice del produttore | 3203284 |
Descrizione
Esecuzione:
Sistema di foratura a testa intercambiabile SUMOCHAM per una lavorazione dei fori altamente efficiente con taglienti intercambiabili. Meccanismo di bloccaggio unico per un comodo fissaggio dell'inserto per taglio senza vite di serraggio aggiuntiva. Utilizzo versatile dei materiali grazie al programma completo di inserti per taglio. Stabilità ottimale dellutensile con canalini del passaggio del lubrorefrigerante elicoidali simultanei per un'elevata precisione di concentricità radiale e la minore corsa assiale possibile del foro. Altre versioni disponibili: elemento base con codolo rotondo, elemento base per la lavorazione di smussi su fori tramite applicazione di un anello di smusso, elemento base per l'utilizzo in torni con mandrini multipli, per barre lunghe e di produzione.
Classe di tolleranza: IT8-IT9, Precisione di concentricità radiale: 0,03 mm.
Classe di tolleranza: IT8-IT9, Precisione di concentricità radiale: 0,03 mm.
Uso:
Fornitura:
Corpo base con chiave di montaggio per inserti di taglio.
Nota:
- In generale, optare per una strategia con velocità di taglio medie e valori di avanzamento elevati.
- Nessuna corsa rapida e nessuna rotazione sinistra del mandrino in fase di ritorno.
- Foratura di superfici convesse / concave: richiesto raggio di curvatura > 15 × DC; ridurre l’avanzamento al 50%.
- Per i fori trasversali, il diametro massimo consentito è 1/4 del diametro nominale DC.
- La foratura a pacchetto richiede condizioni stabili e la riduzione degli spazi tra gli elementi del pezzo.
- Possibilità di ingresso e uscita dal foro inclinato fino a 7° di inclinazione con avanzamento ridotto (circa 20 - 30%).
- Convenzione di denominazione: DCN [Dim.]-[L1]-[⌀DS]A-[L/D]
Esempi:
N. art. 231702 6 DCN 060-009-12A-1.5D
N. art. 231705 6 DCN 060-018-12A-3D
