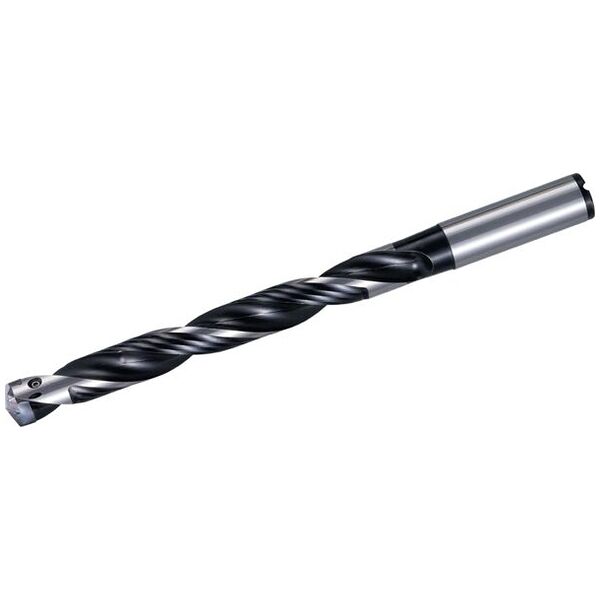

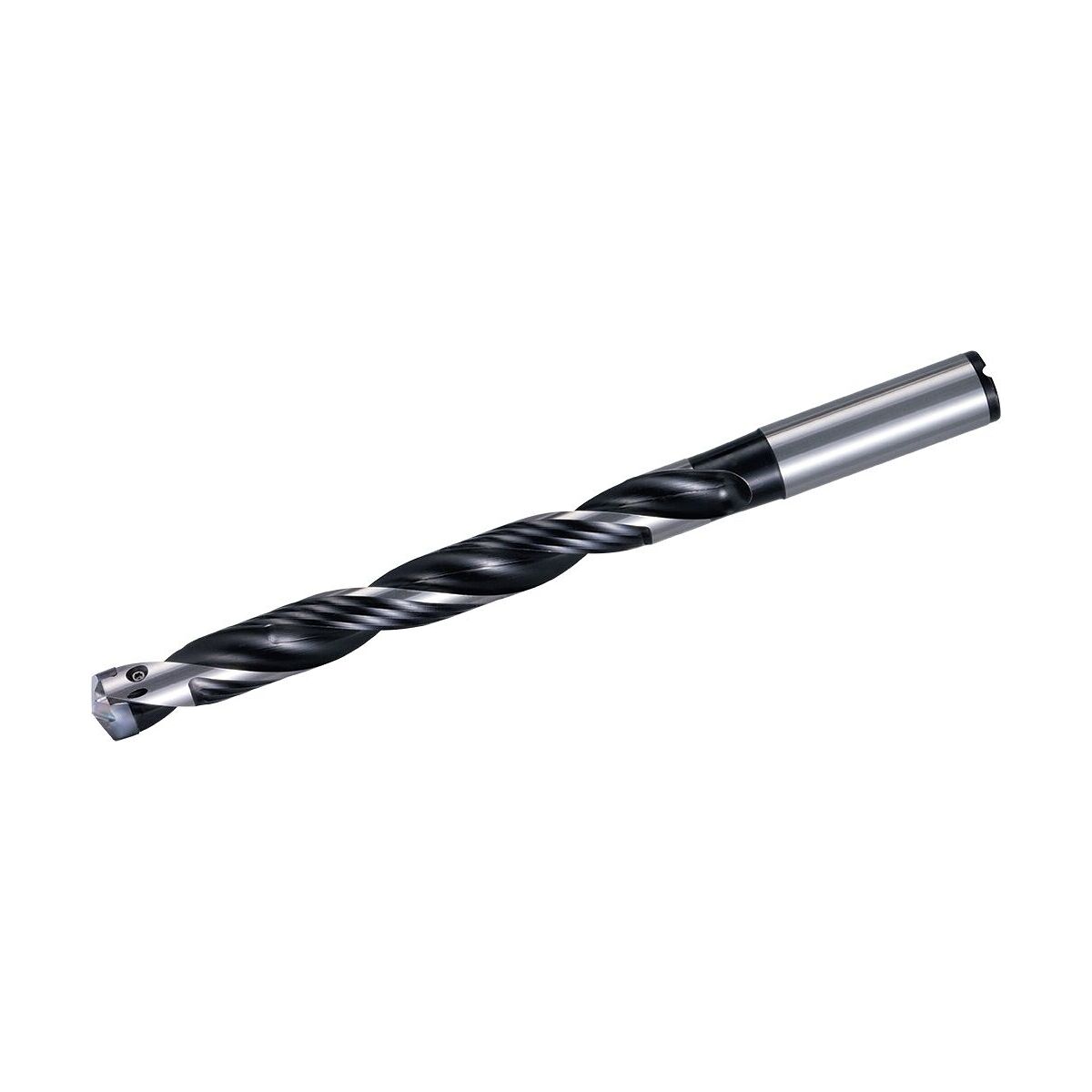

Portautensili per foratura - SS10-DRA095M-8
Codice art.: THD08097
Codice materiale:
Si prega di notare i tempi di consegna prolungati:
Questo articolo si ordina direttamente dal produttore, poiché non fa parte del nostro catalogo e pertanto non è disponibile a magazzino.
InfoDettagli prodotto
Dati tecnici

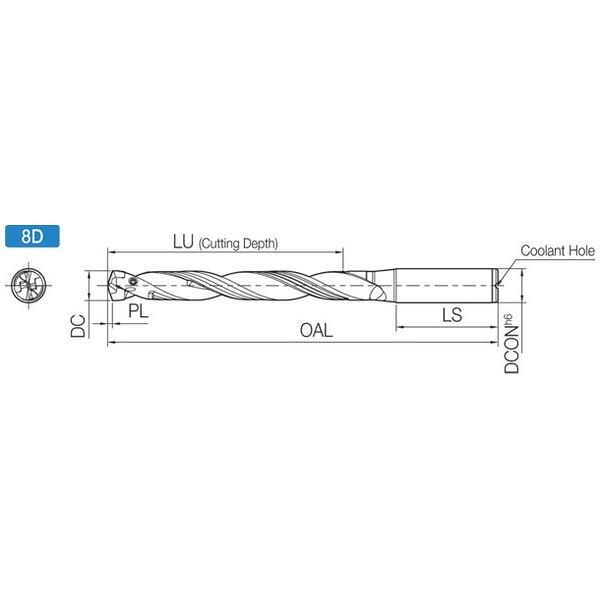

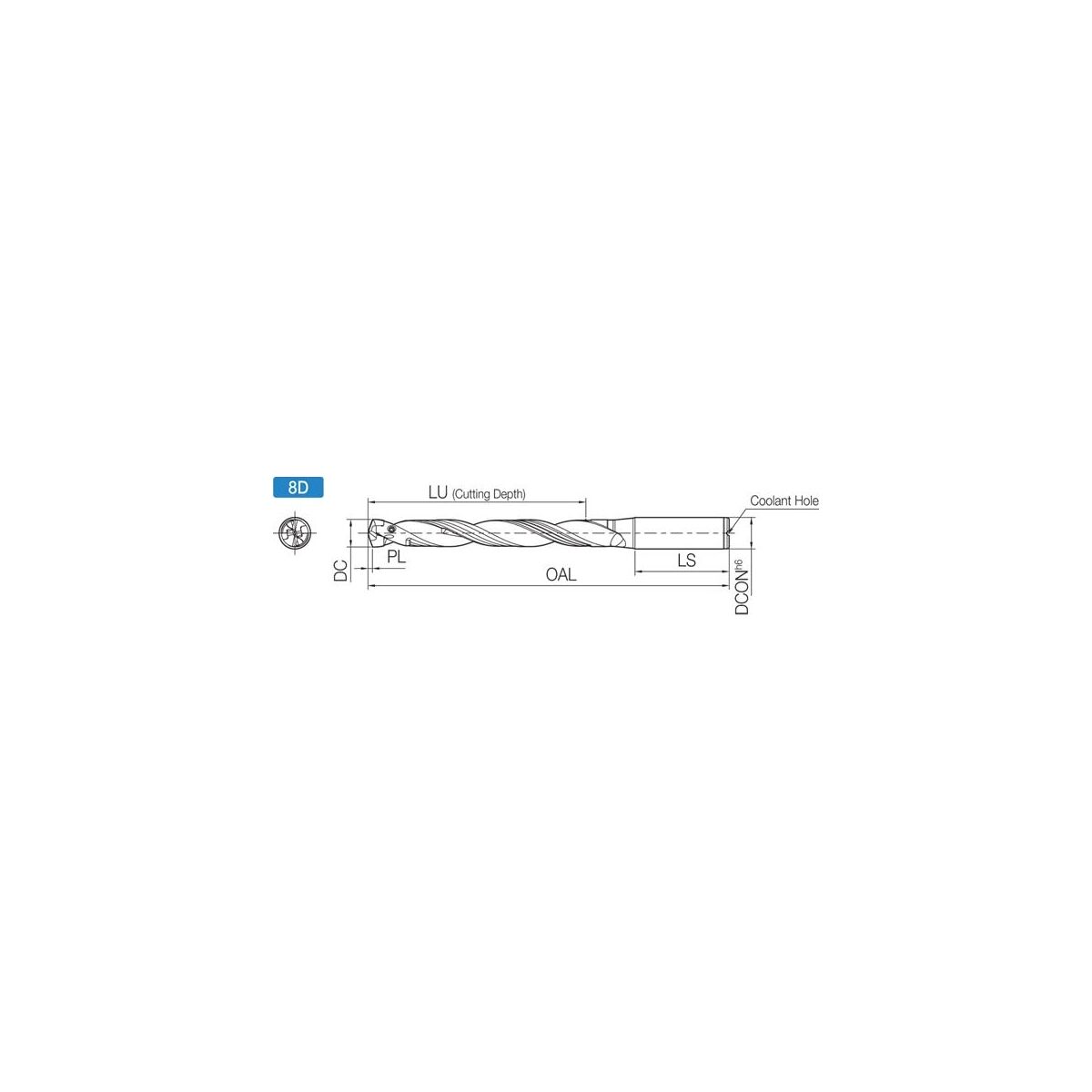

| Lunghezza complessiva L | 135 mm | |
| Lunghezza utile L1 | 80 mm | |
| Sporgenza A | 95 mm | |
| Diametro codolo DS | 10 mm | |
| Passaggio interno del lubrorefrigerante | sì | |
| Tipo di attacco | Codolo cilindrico | |
| Ingresso del lubrorefrigerante | senza ingresso del lubrorefrigerante | |
| Perdita di lubrorefrigerante | con uscita del lubrorefrigerante, assialmente concentrica | |
| Lubrorefrigerante | sì | |
| Posizione delle interfacce | Lato macchina | |
| Codifica punti di attacco, secondo ISO TS 13399-60 | CXSC-3-CNSC-1 | |
| Tipo di attacco | Attacco | |
| Lunghezza codolo LS | 40 mm | |
| Diametro tagliente, min. Dc min. | 9,5 mm | |
| Diametro tagliente, max. Dc max. | 9,99 mm | |
| Configurabile | no | |
| Tolleranza del diametro tagliente | Classe di tolleranza ISO | |
| Classe di tolleranza ISO | h6 | |
| Diametro corpo D4 | 9,1 mm | |
| Lunghezza scanalatura per trucioli Lc | 86,5 mm | |
| Numero taglienti Z | 2 | |
| Direzione delle spire | destra | |
| Angolo di spirale, min. | 30 grado | |
| Angolo, 1° livello | 140 grado | |
| Forma di affilatura | A | |
| Designazione del prodotto (tipo) | H | |
| Materiale da taglio | VHM | |
| Interfaccia | Attacco 1 | |
| Peso | 58 g | |
| Direzione di taglio | Tagliente destro | |
| Tipi di lavorazione | Foratura dal pieno (BVB) | |
| Tipo di prodotto | Punte a inserti |
Identificazione e classificazione
| Codice articolo | THD08097 | |
| EAN / GTIN | 4960664718092 | |
| Codice del produttore | THD08097 | |
| Numero-L | L22510 335 | |
| Produttore/persona responsabile | KYOCERA UNIMERCO Tooling GmbH, Hammfelddamm 6, 41460 Neuss, Deutschland, www.kyocera-unimerco.de |
Descrizione
Descrizione:
- Portautensili per foratura - SS10-DRA095M-8
Proprietà:
WT (GTC - peso dell'articolo): 0.058 kgCNSC (GTC - codice stile ingresso liquido di raffreddamento): 1 N. DI (GTC - conteggio taglienti): 2 CXSC (GTC - codice stile uscita liquido di raffreddamento): 3 BD (GTC - diametro corpo 1a fase): 9.1 mmDC (GTC - diametro di taglio minimo): 9.5 mmDCCTX (GTC - diametro di taglio 1a fase massimo): 9.99 mmDCON (GTC - diametro collegamento lato macchina): 10 mmLunghezza stelo (LS): 40 LS (GTC - lunghezza stelo): 40 mmProfondità di foratura (LU): 80 LU (GTC - lunghezza utilizzabile): 80 mmLCF (GTC - scanalatura per chip di lunghezza): 86.5 mmOHX (GTC - lunghezza sporgente): 95 mmCZCMS (GTC - lato macchina codice dimensione connessione): 100 Lunghezza totale (OAL): 135 OAL (GTC - lunghezza totale): 135 mmSIG (GTC - angolo punto 1a fase): 140 DegreeDiametro stelo (DCON): 10,0 Profondità di foratura (RDD): 8XD TCDCON (GTC - diametro foro collegamento classe tolleranza ISO lato macchina): h6 Diametro (DC): ø9,50-9,99 MANO (GTC - direzione di taglio): R BMC (GTC - codice materiale carrozzeria): S Liquido di raffreddamento interno: Yes
