Testa ad innesto, tipo chiave a forchetta, Modello-Apertura: 1-8mm
Codice art.: 657800 1-8
Codice materiale:
- Materiale sostituibile: Testa a innesto
Dettagli prodotto
Dati tecnici

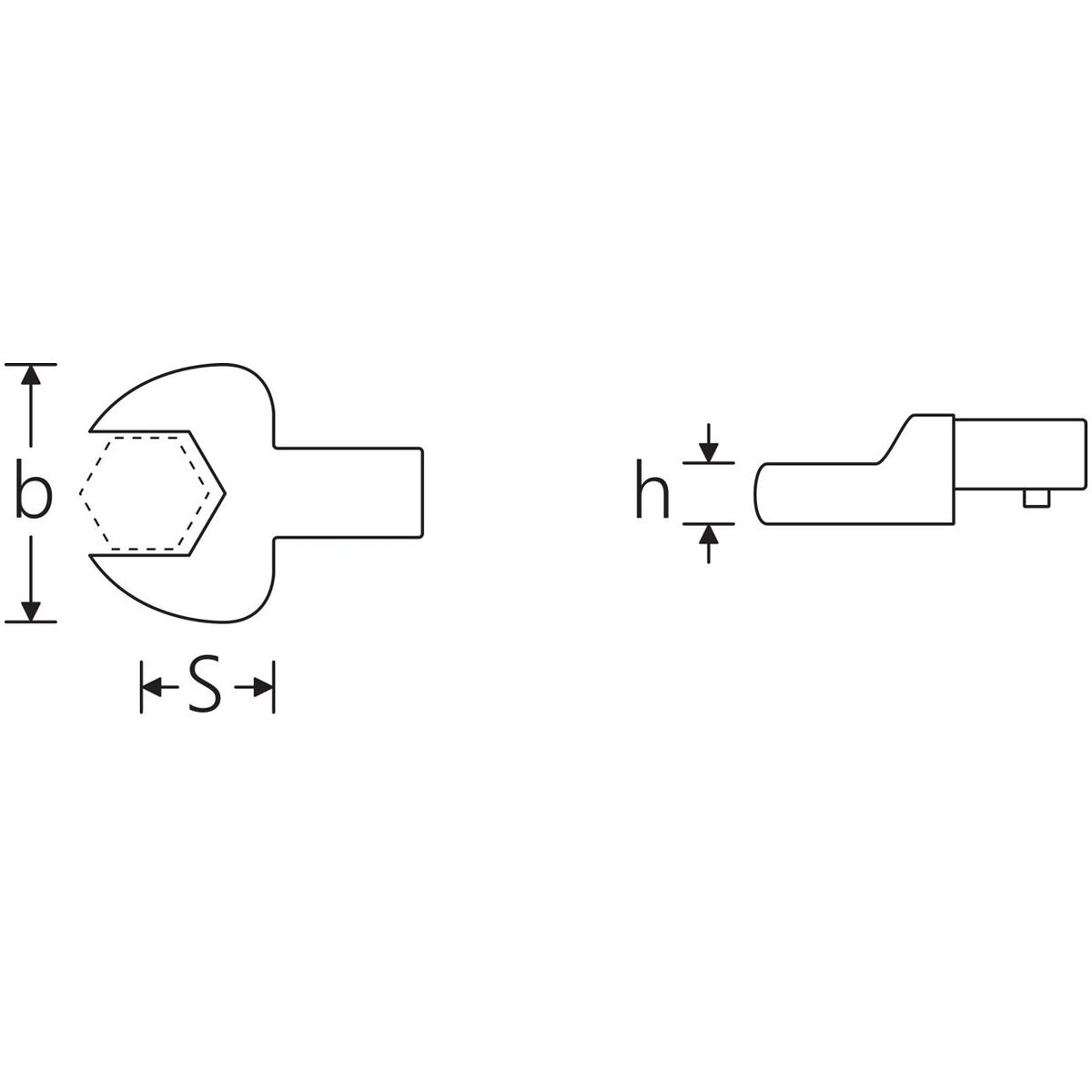

| Materiale sostituibile | Testa a innesto | |
| Larghezza b | 22 mm | |
| Altezza h | 5 mm | |
| Apertura | 8 mm | |
| Serie | 731/10 | |
| Interasse S | 17,5 mm | |
| Attacco | 9×12 mm | |
| Materiale | Acciaio al cromo | |
| Superficie | cromata (resistente al distacco) | |
| Tipo di prodotto | Testa ad innesto, tipo chiave a forchetta |
Identificazione e classificazione
| Codice articolo | 657800 1-8 | |
| EAN / GTIN | 4018754033805 | |
| Codice del produttore | 58211008 | |
| Produttore/persona responsabile | STAHLWILLE Eduard Wille GmbH & Co. KG, Lindenallee 27, 42349 WUPPERTAL, Deutschland, www.stahlwille.de |
Descrizione
Esecuzione:
Forgiate; tutti gli utensili con attacco rettangolare con spina elastica di fissaggio. In questo modo si garantisce la presa sicura e stabile delle teste a innesto per chiavi dinamometriche.
Materiale:
Acciaio al cromo, rivestimento NiCr resistente al distacco.
Dati d'impiego:
Legenda per disegno e formula:
l1 = lunghezza della leva senza testa a innesto
l2 = interasse regolato sulla chiave dinamometrica
l3 = lunghezza della leva compreso l’interasse tarato in fabbrica
l4 = interasse della testa a innesto
L = lunghezza complessiva dell’utensile
T1 = coppia da impostare
T2 = coppia prescritta
l1 = lunghezza della leva senza testa a innesto
l2 = interasse regolato sulla chiave dinamometrica
l3 = lunghezza della leva compreso l’interasse tarato in fabbrica
l4 = interasse della testa a innesto
L = lunghezza complessiva dell’utensile
T1 = coppia da impostare
T2 = coppia prescritta
Per:
Chiavi dinamometriche con attacchi quadri.
Nota:
Rispettare l’interasse delle teste a innesto e allinearlo con quelle dello strumento di regolazione (vedi certificato di collaudo/istruzioni per l’uso della chiave dinamometrica utilizzata). In caso di scostamento, correggere l’interasse!
