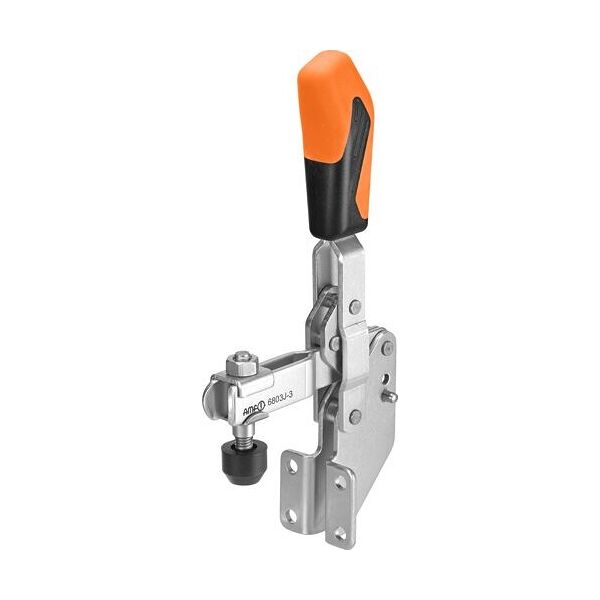

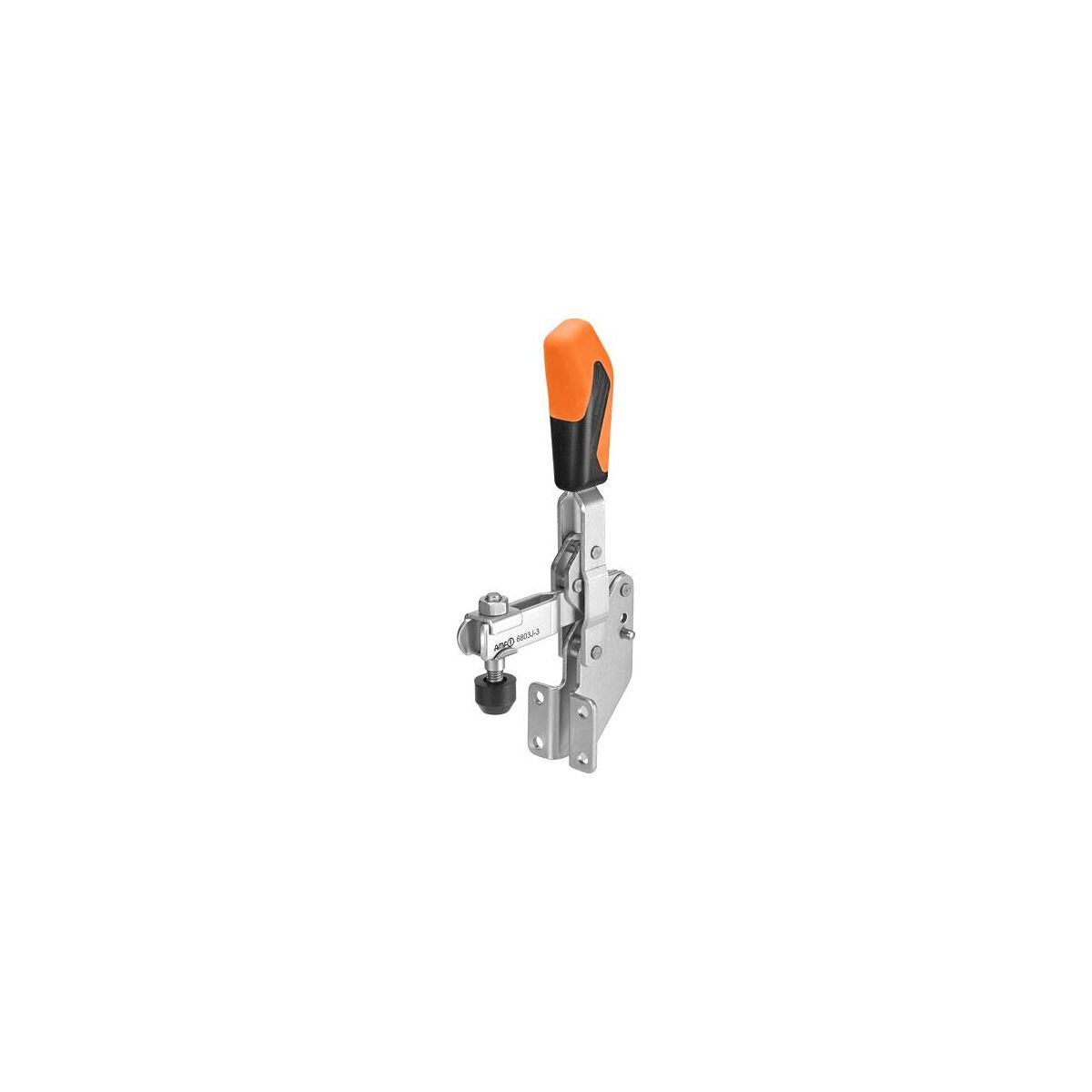

Dispositivo di fissaggio rapido a doppia leva con piede angolare per il montaggio laterale, Modello: 3
Codice art.: 376520 3
copia
Codice materiale:
copia
Dettagli prodotto
Dati tecnici

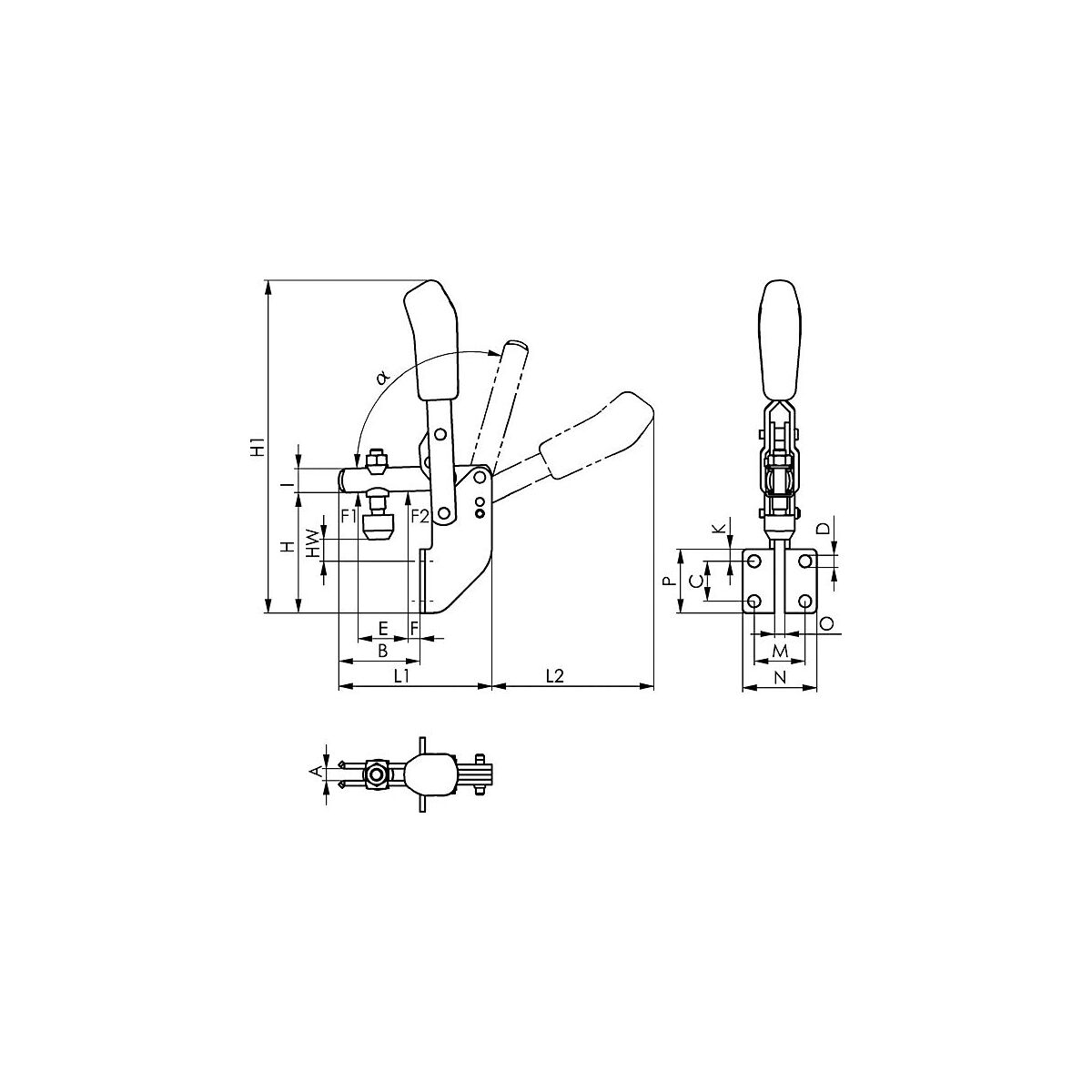

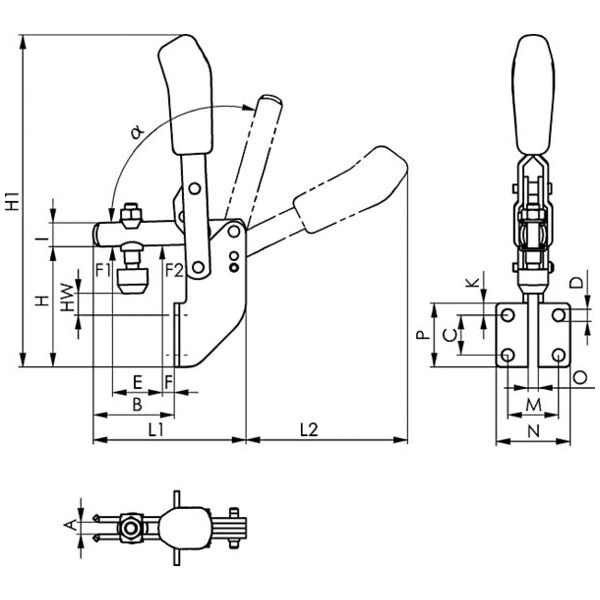

| Modello | 6803J | |
| Distanza fori e | 24 mm | |
| Distanza fori f | 28,5 mm | |
| ⌀ Foro d | 6,5 mm | |
| Altezza di serraggio H | 40 mm | |
| Forza di tenuta P1 | 1.400 N | |
| Forza di tenuta P2 | 2.500 N | |
| Altezza complessiva | 223 mm | |
| Lunghezza complessiva | 111 mm | |
| Vite di pressione | M8×45 mm | |
| Tipo di prodotto | Dispositivo di fissaggio rapido a doppia leva |
Identificazione e classificazione
| Codice articolo |
376520 3
copia |
|
| EAN / GTIN |
4020772007904
copia |
|
| Codice del produttore |
557320
copia |
|
| Produttore | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 FELLBACH, Deutschland, www.amf.de |
Descrizione
Esecuzione:
Con piede angolare per il montaggio laterale.
- Struttura compatta grazie ad una nuova impugnatura.
- Impugnatura ergonomica bicomponente estremamente pratica grazie alla superficie più ampia.
- Sicurezza antisganciamento per vite di pressione.
- Protezione di contatto grazie al pezzo di serraggio di sicurezza che non permette di intervenire.
Uso:
Per serrare e liberare rapidamente il pezzo nelle lavorazioni di serie o per l’impiego in dispositivi di serraggio speciali. Adatto per il serraggio per foratura, alesatura, rettifica, piegatura, saldatura, montaggio, ecc.
