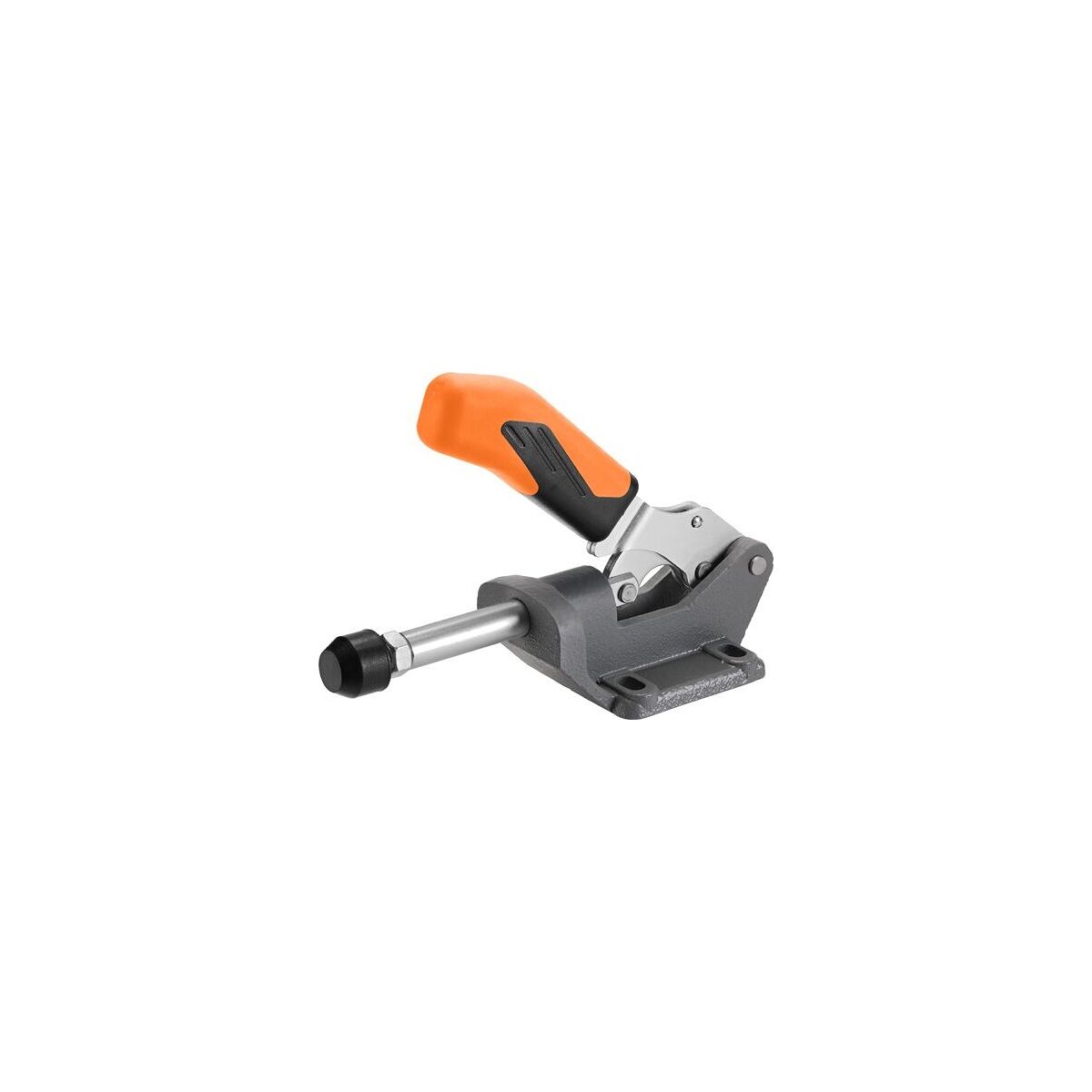

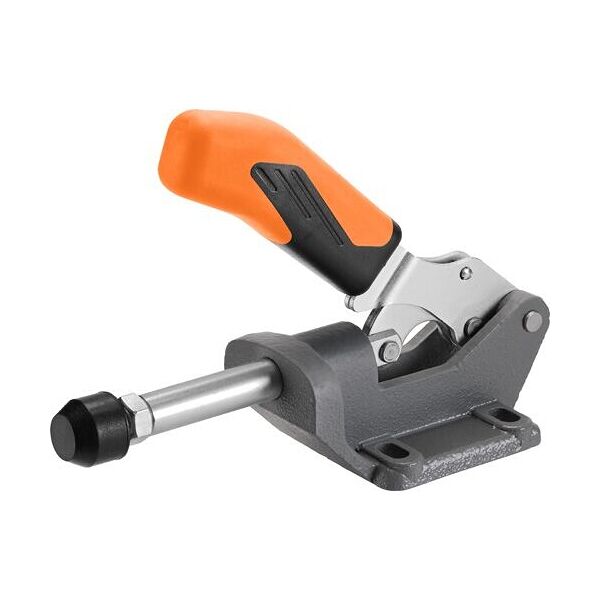

Dispositivo di fissaggio a spinta e trazione, esecuzione robusta, Modello: 5
Codice art.: 376720 5
copia
Codice materiale:
copia
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Impugnatura in posizione trazione
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Dettagli prodotto
Dati tecnici

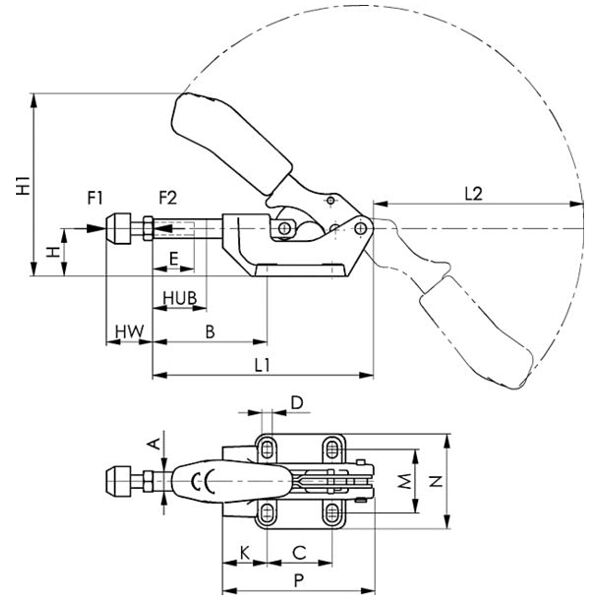

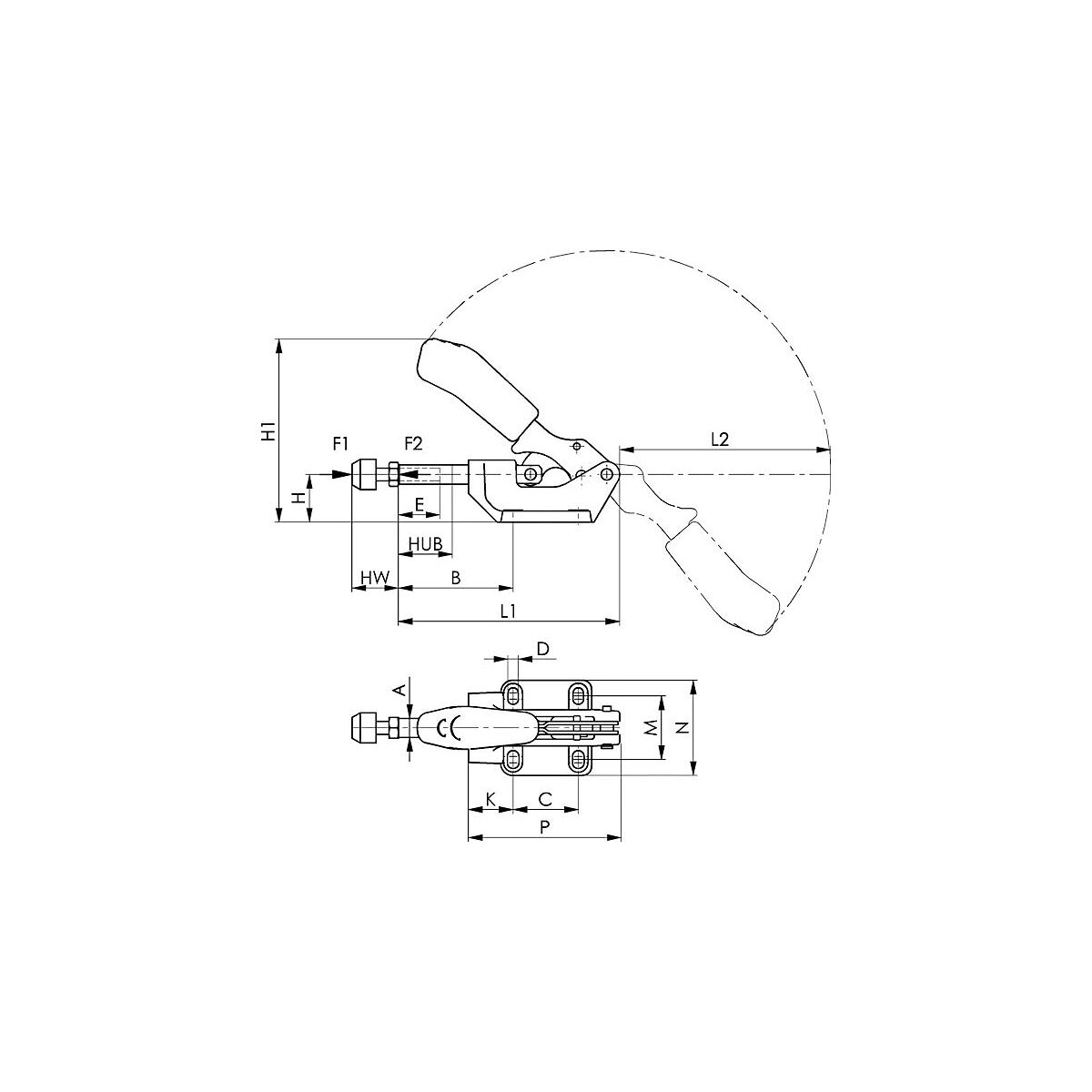

| Modello | 6842 | |
| Distanza fori g | 41 mm | |
| Distanza fori e | 41 mm | |
| Distanza fori f | 50 mm | |
| Altezza serraggio h fino al centro vite | 38 mm | |
| ⌀ Foro d | 8,5 mm | |
| Corsa di serraggio | 40 mm | |
| Forza di tenuta P (pressione e trazione) | 10.000 N | |
| Altezza complessiva H | 137,5 mm | |
| Lunghezza complessiva L | 380 mm | |
| Vite di pressione | M12×50 mm | |
| Tipo di prodotto | Dispositivi di fissaggio a spinta e trazione |
Identificazione e classificazione
| Codice articolo |
376720 5
copia |
|
| EAN / GTIN |
4020772008581
copia |
|
| Codice del produttore |
557403
copia |
|
| Produttore | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 FELLBACH, Deutschland, www.amf.de |
Descrizione
Esecuzione:
- Struttura estremamente stabile, con guida dell’asta del pistone.
- Asta e leva sono sincronizzate.
- Corpo base in ghisa malleabile.
- Componenti di sollevamento e asta di spinta in acciaio bonificato, zincato e passivato.
- Vite di pressione bonificata.
Uso:
- Per serrare/sganciare rapidamente durante la produzione in serie.
- Come tenditore a pressione e trazione.
- Per il montaggio in dispositivi di serraggio speciali.
- Adatto per il serraggio per foratura, alesatura, rettifica, piegatura, saldatura, montaggio, ecc.
