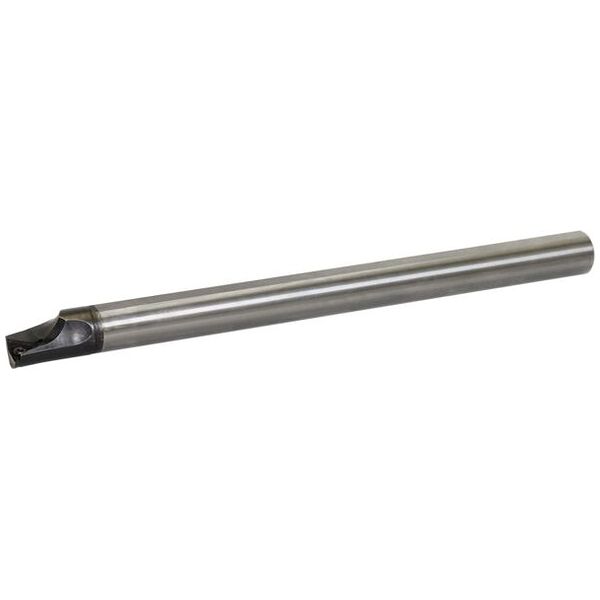

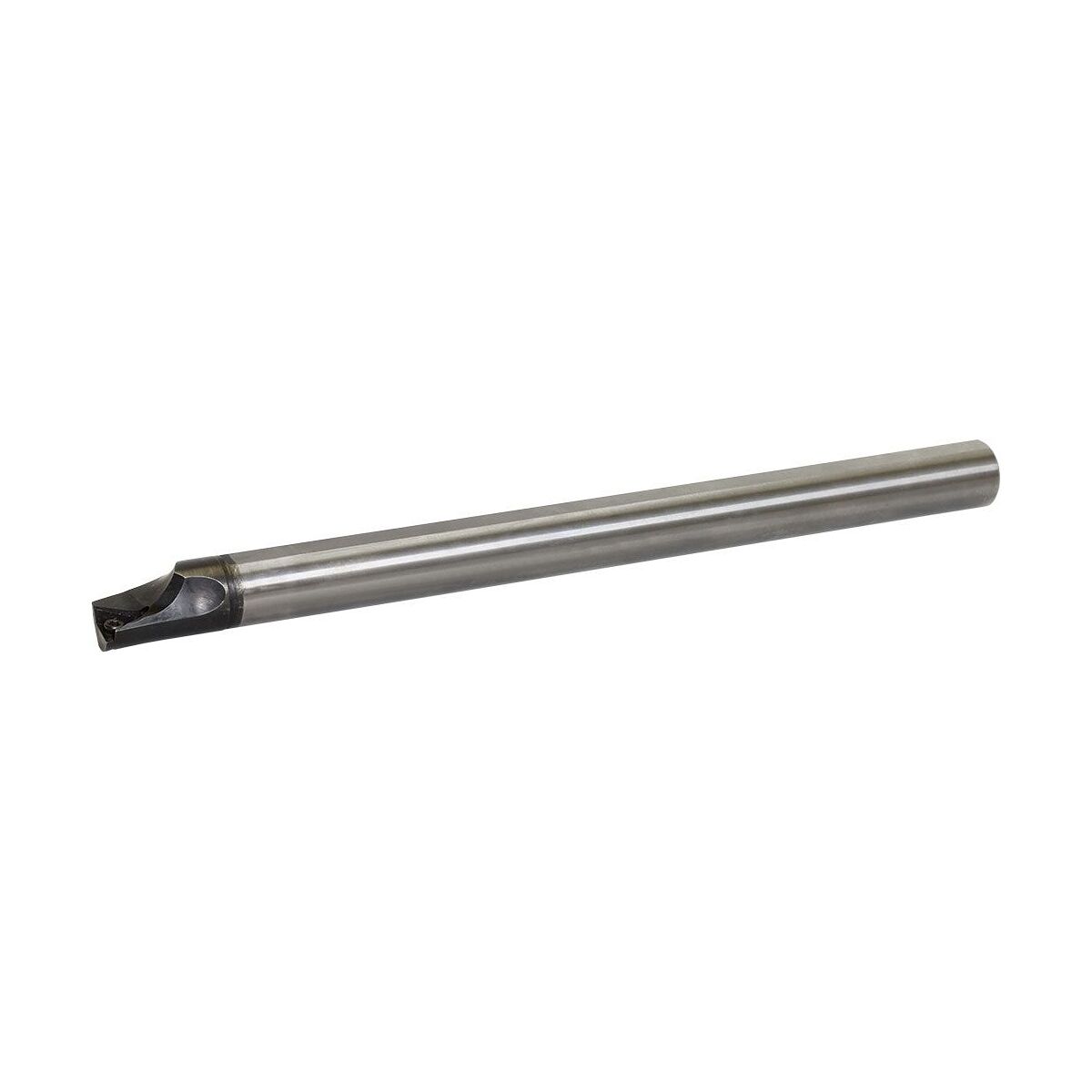

Portautensili per tornitura - E08L-STLPR09-10AN
Codice art.: THC14570
copia
Codice materiale:
copia
Si prega di notare i tempi di consegna prolungati:
Questo articolo si ordina direttamente dal produttore, poiché non fa parte del nostro catalogo e pertanto non è disponibile a magazzino.
InfoDettagli prodotto
Dati tecnici
| Tipo di prodotto | Portainserti con bloccaggio a vite |
Identificazione e classificazione
| Codice articolo |
THC14570
copia |
|
| EAN / GTIN |
4960664766208
copia |
|
| Codice del produttore |
THC14570
copia |
|
| Numero-L |
L22450 436
copia |
|
| Produttore/persona responsabile | KYOCERA UNIMERCO Tooling GmbH, Hammfelddamm 6, 41460 NEUSS, Deutschland, www.kyocera-unimerco.de |
Descrizione
Descrizione:
- Portautensili per tornitura - E08L-STLPR09-10AN
Proprietà:

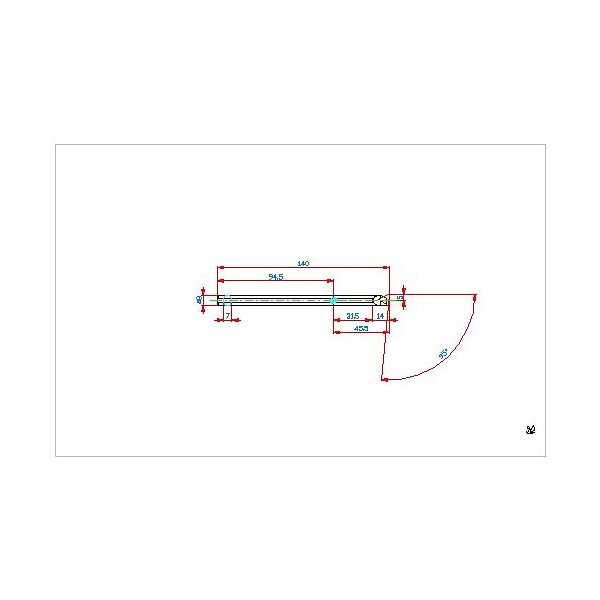

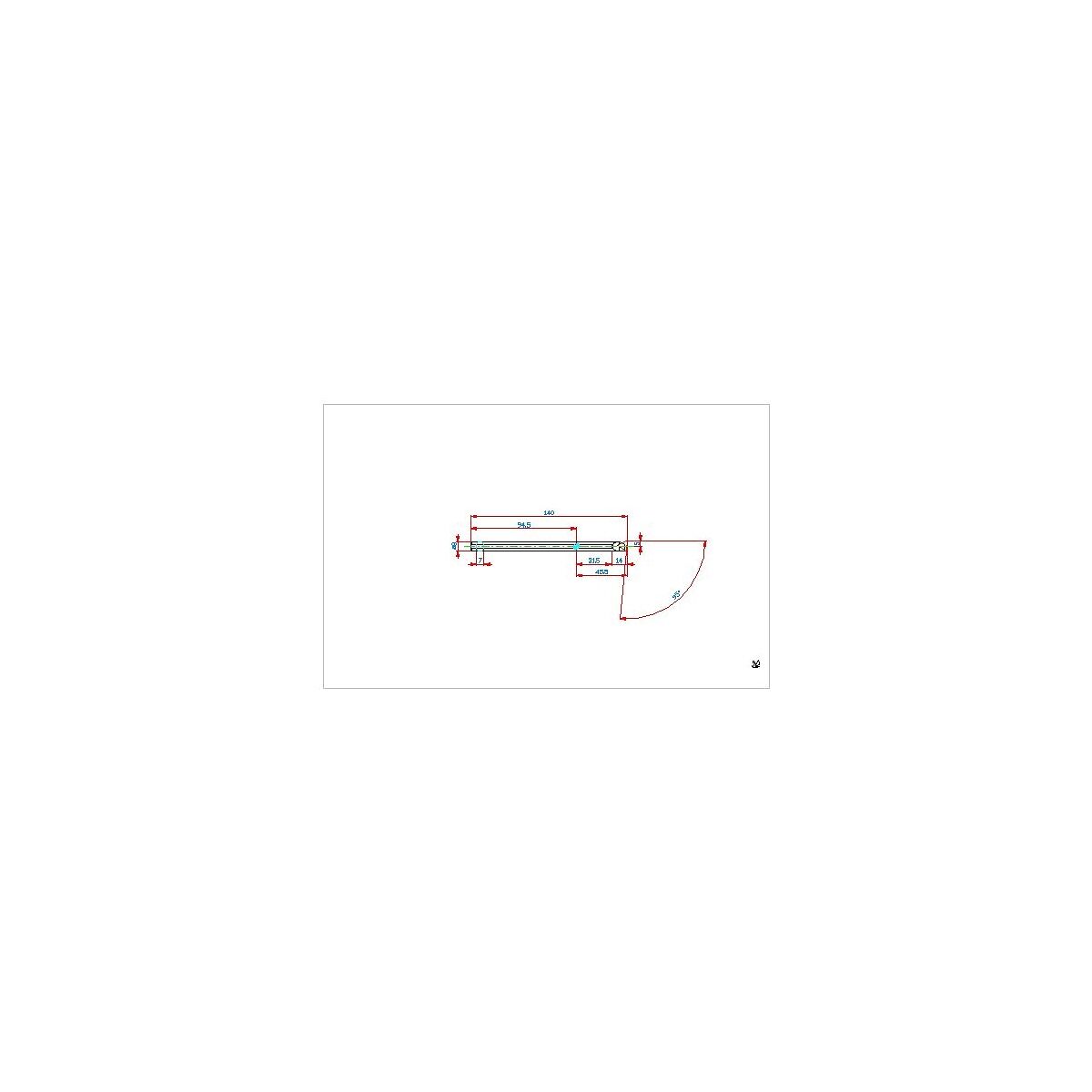

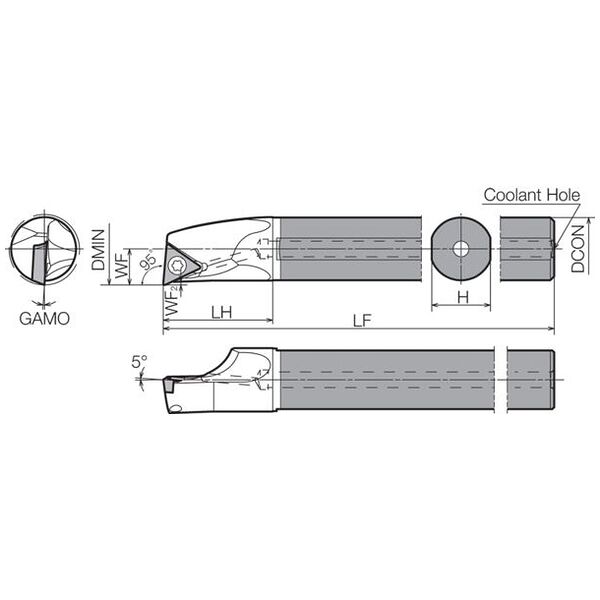

RE (GTC - raggio angolo, POS. A): 0.4 mm
CNSC (GTC - codice stile ingresso liquido di raffreddamento): 1
CXSC (GTC - codice stile uscita liquido di raffreddamento): 1
S (GTC - spessore inserto, POS. A): 2.38 mm
HF (GTC - altezza funzionale): 4.6 mm
WF (GTC - larghezza funzionale): 5 mm
IC (GTC - diametro cerchio inscritto, POS. A): 5.56 mm
H (GTC - altezza stelo): 7 mm
Diametro stelo (DCON): 8
DCON (GTC - diametro collegamento lato macchina): 8 mm
Dimensione inserto: 9
Diametro minimo di foratura: 10
DMIN (GTC - diametro minimo alesaggio): 10 mm
GIOCO (GTC - angolo rastrello ortogonale): 10 Degree
AN (GTC - angolo di gioco maggiore, POS. A): 11 Degree
Lunghezza testa (SX): 14
CZCMS (GTC - lato macchina codice dimensione connessione): 80
KAPR (GTC - angolo tagliente attrezzo): 95 Degree
Lunghezza totale (OAL): 140
LF (GTC - lunghezza funzionale): 140 mm
OAL (GTC - lunghezza totale): 140 mm
MANO (GTC - direzione di taglio): R
Tipo: Right
Materiale: Solid carbide
MIID (GTC - identificazione inserto Master): TPGB090204
Liquido di raffreddamento interno: Yes
CNSC (GTC - codice stile ingresso liquido di raffreddamento): 1
CXSC (GTC - codice stile uscita liquido di raffreddamento): 1
S (GTC - spessore inserto, POS. A): 2.38 mm
HF (GTC - altezza funzionale): 4.6 mm
WF (GTC - larghezza funzionale): 5 mm
IC (GTC - diametro cerchio inscritto, POS. A): 5.56 mm
H (GTC - altezza stelo): 7 mm
Diametro stelo (DCON): 8
DCON (GTC - diametro collegamento lato macchina): 8 mm
Dimensione inserto: 9
Diametro minimo di foratura: 10
DMIN (GTC - diametro minimo alesaggio): 10 mm
GIOCO (GTC - angolo rastrello ortogonale): 10 Degree
AN (GTC - angolo di gioco maggiore, POS. A): 11 Degree
Lunghezza testa (SX): 14
CZCMS (GTC - lato macchina codice dimensione connessione): 80
KAPR (GTC - angolo tagliente attrezzo): 95 Degree
Lunghezza totale (OAL): 140
LF (GTC - lunghezza funzionale): 140 mm
OAL (GTC - lunghezza totale): 140 mm
MANO (GTC - direzione di taglio): R
Tipo: Right
Materiale: Solid carbide
MIID (GTC - identificazione inserto Master): TPGB090204
Liquido di raffreddamento interno: Yes
