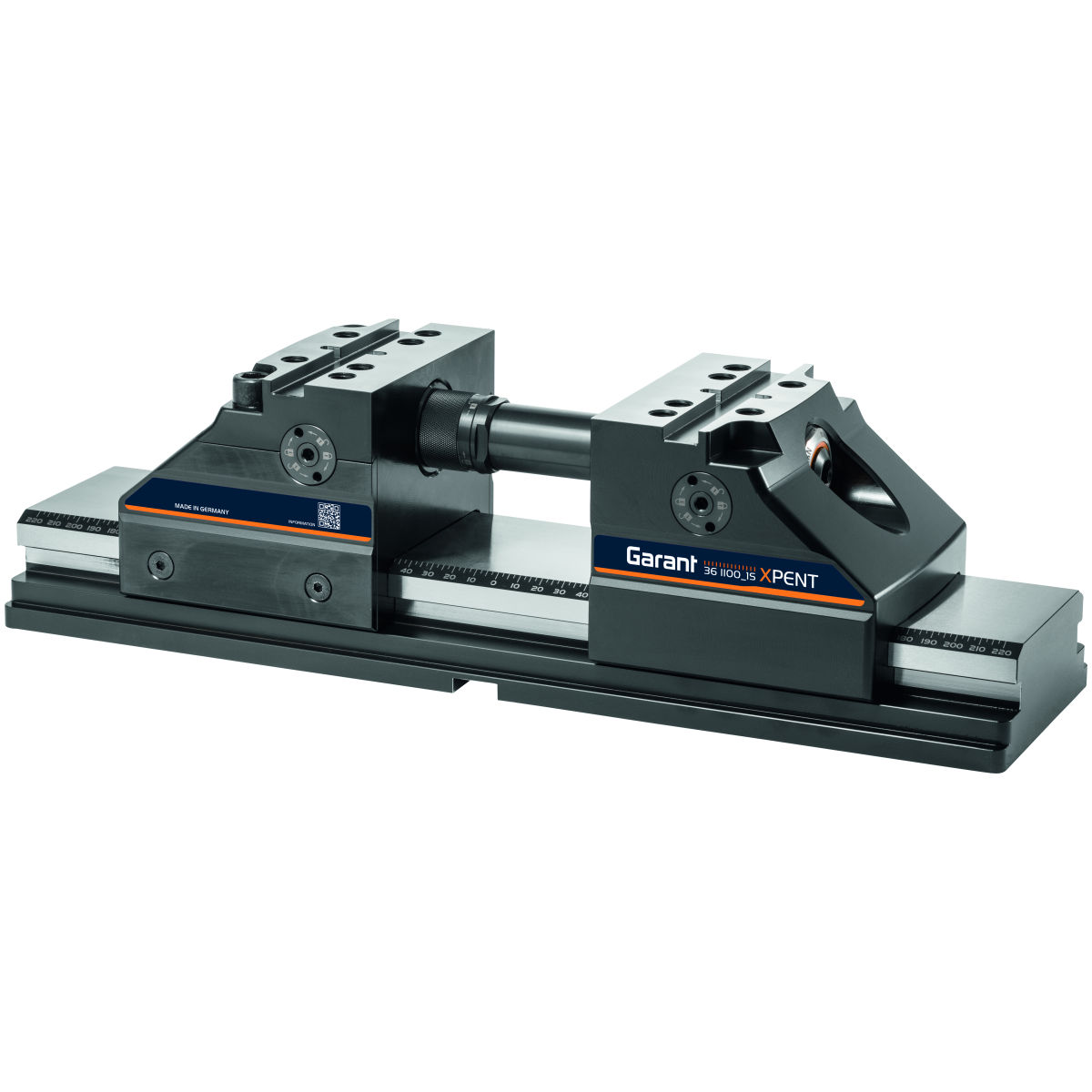

5-osový zverák Xpent, Typ: UNI1S
Č. pol.: 361100 UNI1S
Kód položky:
Zľava
Kliknutím zväčšíte obrázok
Kliknutím zväčšíte obrázok
Kliknutím zväčšíte obrázok
Kliknutím zväčšíte obrázok
Kliknutím zväčšíte obrázok
Kliknutím zväčšíte obrázok
Kliknutím zväčšíte obrázok
Kliknutím zväčšíte obrázok
Kliknutím zväčšíte obrázok
Kliknutím zväčšíte obrázok
Kliknutím zväčšíte obrázok
Kliknutím zväčšíte obrázok
Kliknutím zväčšíte obrázok
Kliknutím zväčšíte obrázok
Kliknutím zväčšíte obrázok
- Prevedenie: upínací systém cez nulový bod
Podrobnosti o výrobku
Technické údaje
| Séria | Xpent | |
| Prevedenie | upínací systém cez nulový bod | |
| Rozsah upínania S1 | 6 mm - 108 mm | |
| Rozsah upínania S2 | 104 mm - 208 mm | |
| Rozsah upínania S3 | 186 mm - 290 mm | |
| Rozsah upínania S4 | 286 mm - 386 mm | |
| Dĺžka L | 454 mm | |
| Výška základného telesa c | 125,5 mm | |
| c1 | 77,5 mm | |
| Šírka B | 125 mm | |
| Šírka drážky n H7 | 20 mm | |
| Výška h | 45 mm | |
| Upínacia sila do maximálne | 40 kN | |
| Maximálny uťahovací moment | 90 Nm | |
| Hmotnosť | 34 kg | |
| Rozmery cez steny | 5 mm; 10 mm | |
| Veľkosť Predĺženie vretena | 100 | |
| Farebný kód pre vhodné príslušenstvo | Xpent1-2 | |
| Druh produktu | Strojový zverák |
Identifikácia a klasifikácia
| Číslo položky | 361100 UNI1S | |
| EAN/GTIN | 4069515003902 | |
| Číslo výrobcu | 361100 UNI1S | |
| Výrobca/zodpovedná osoba | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Popis
Prevedenie:
- Veľmi dobrá prístupnosť a dokonale symetrický.
- Flexibilný modulárny upínací systém.
- Všetky funkčné povrchy sú kalené a brúsené.
- Upínacia sila do 40 kN pri krútiacom momente 90 Nm.
- Oba upínacie moduly je možné na základnú lištu umiestniť samostatne.
- Variabilný rozsah upínania alebo prestavenia.
- Presnosť opakovania < 0,01 mm.
- Vrátane otvorov 18M16 pre upínací systém s nulovým bodom, rozstup 200 mm.
Použitie:
Ideálne na skutočné 5-stranné obrábanie.
V kombinácii s rôznymi čeľusťami je možné bežné upínanie s hladkým povrchom a upínanie neobrobených dielov.
V kombinácii s rôznymi čeľusťami je možné bežné upínanie s hladkým povrchom a upínanie neobrobených dielov.
Rozsah dodávky:
Základná lišta, vreteno, predĺženie vretena, kľuka/šesťhranný skrutkovač (pre typ 1S), upínací modul fixný, upínací modul mobilný.
Univerzálna nadstavbová čeľusť č. 361138.
Zvláštní příslušenství:
Upínacie moduly č. 361105 - 361110, stredová čeľusť č. 361111, základné lišty č. 361115, vreteno č. 361119, predĺženia vretena č. 361120, úpinky č. 361165, momentový kľúč č. 656050 veľ. 120, nástavec skrutkovača č. 643329, doraz obrobku č. 360094, nadstavbové čeľuste č. 361123 - 361138.
