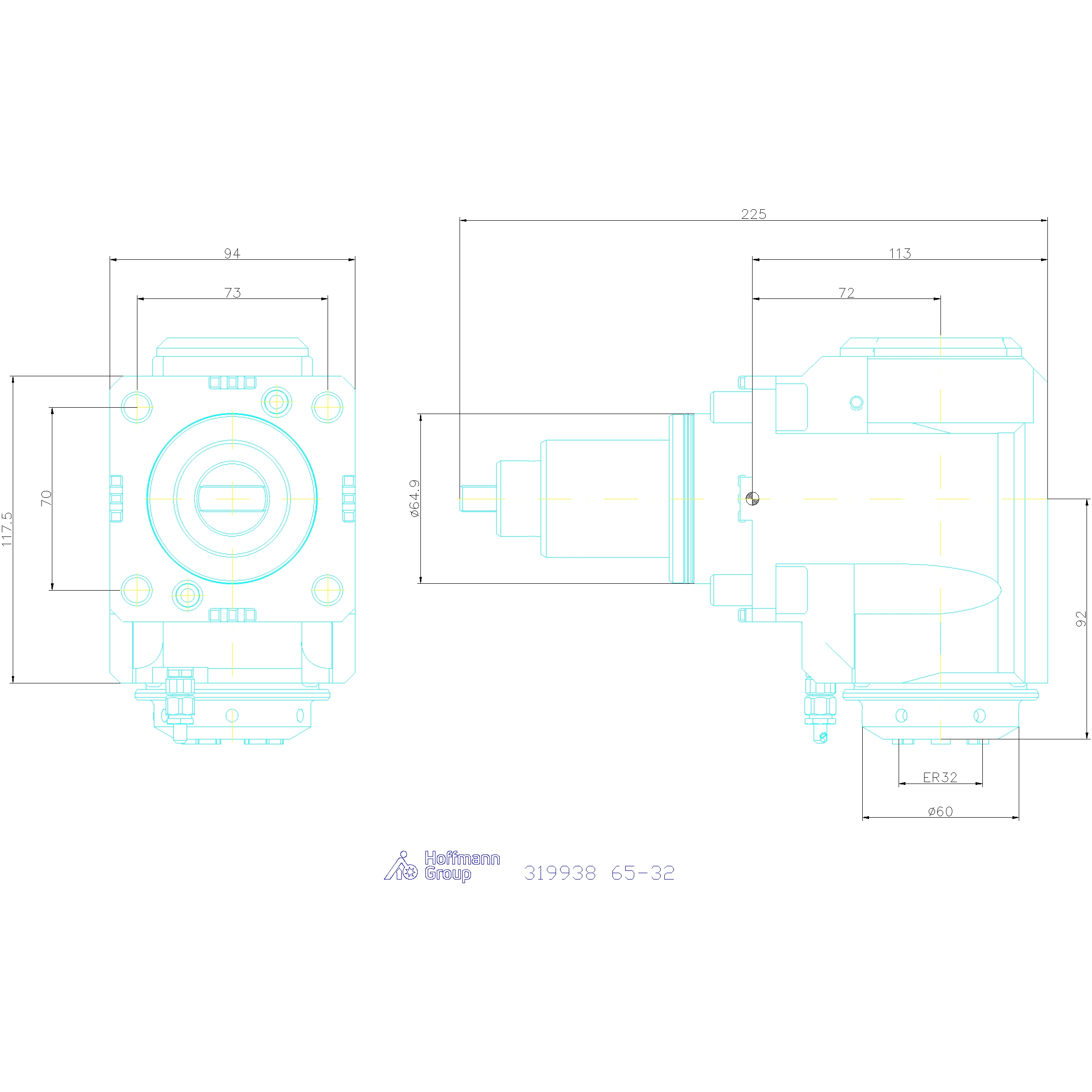

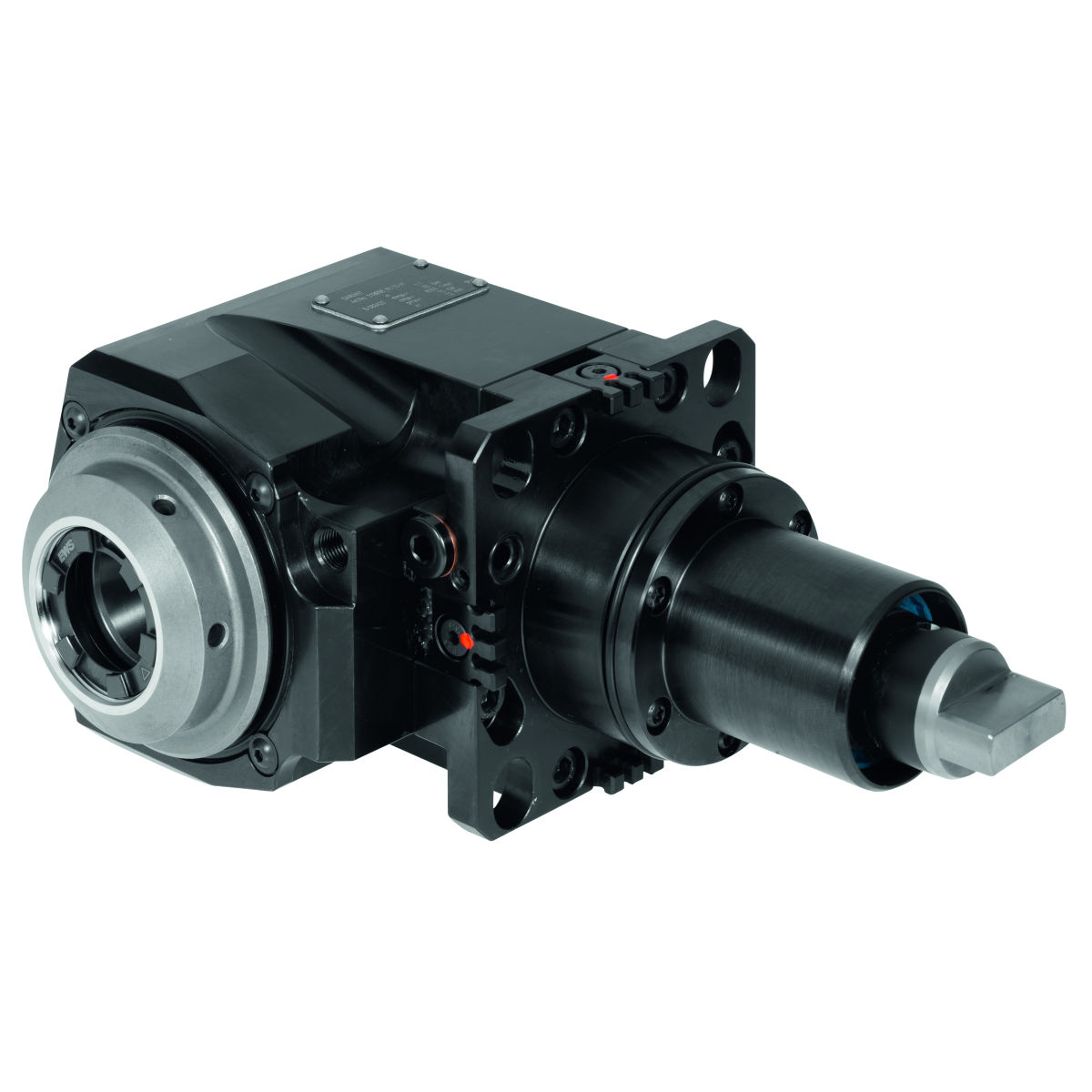

Drevet værktøj radial, BMT65, Type: 65-32
Art.-nr.: 319938 65-32
Sagsnummer:
Produktdetaljer
Teknisk data
| Adapter | BMT65 | |
| Værktøjsspænding | ER32 | |

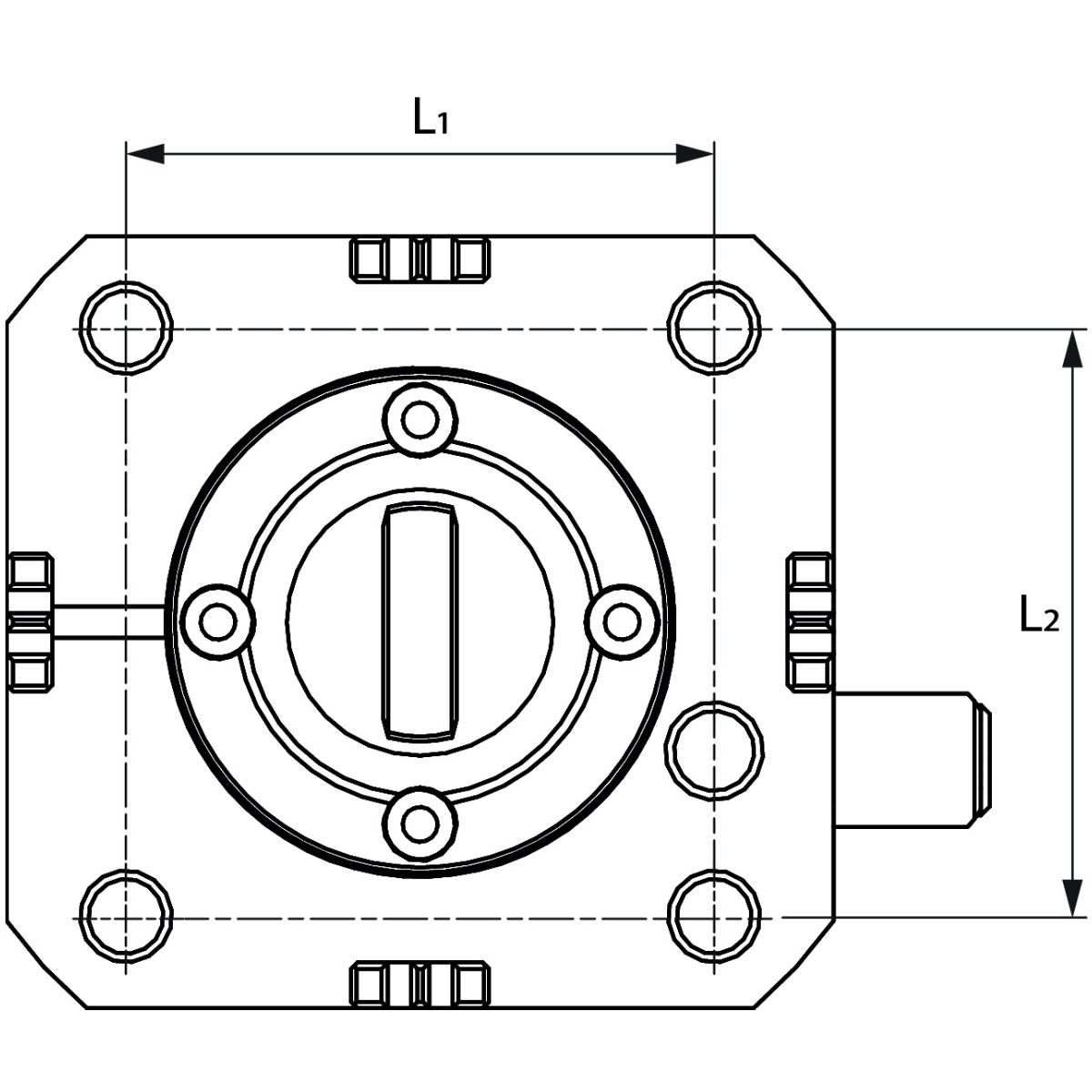

| L1 | 70 mm | |
| L2 | 73 mm | |

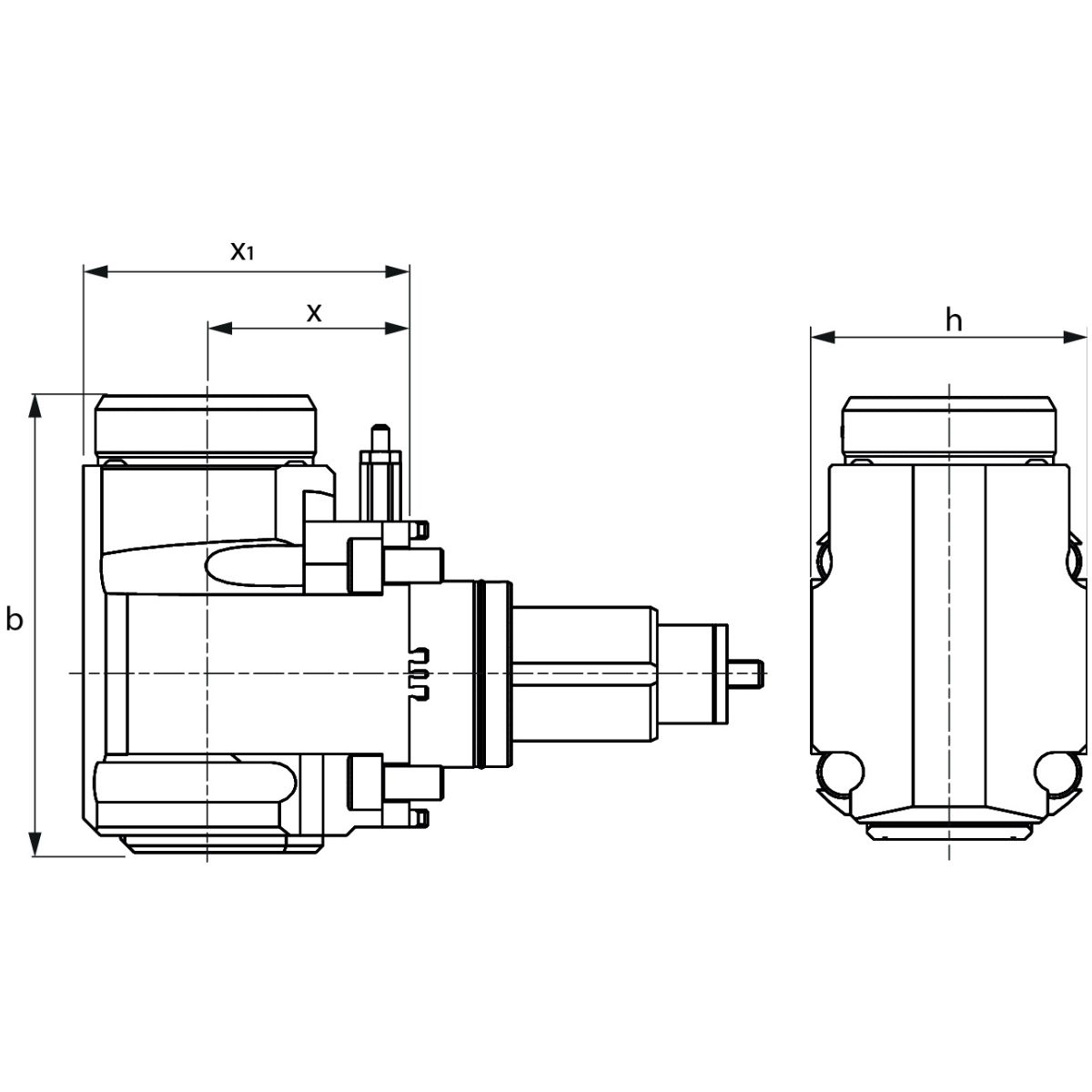

| x | 72 mm | |
| x1 | 113 mm | |
| b | 154,6 mm | |
| h | 94 mm | |
| Køling | ekstern | |
| Produkttype | Drevet værktøj |
Identifikation og klassificering
| Artikelnummer | 319938 65-32 | |
| EAN/GTIN | 4069515003094 | |
| Producentnummer | 319938 65-32 | |
| Producent/ansvarlig person | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Betegnelse
Udførelse:
Til anvendelse på alle CNC-drejemaskiner DMG Gildemeister CTX med Sauter-revolver og drivkobling DIN 5480 eller maskiner med BMT-revolver med drivkobling DIN 1809. Fastspænding af værktøjet i AGW via ER-spændepatron med ekstern/intern møtrik eller hurtigskiftsystem VARIA VX med EWS-licens. Ekstern, udvendig køling via innovativ kølevæskestyring, intern køling gennem værktøjet centralt gennem spindlen.
Udførelsen IK – med keramikpakningssæt, tryk op til 70 bar, komplet tørløbsegnet. Til brug på BMT-stjernerevolvere. Oversættelse 1:1. Version med indvendig køling (intern) maks. 70 bar.
Udførelsen IK – med keramikpakningssæt, tryk op til 70 bar, komplet tørløbsegnet. Til brug på BMT-stjernerevolvere. Oversættelse 1:1. Version med indvendig køling (intern) maks. 70 bar.
Fordel:
- Konstruktion vægts- og geometrioptimeret.
- Processikkerhed som følge af førsteklasses komponenter, lang levetid.
- Overførsel af høje momenter.
- 100% kontrol – hvert AGW underkastes et indløbsprogram.
- Indvendig køling: Specielt udviklet og patenteret pakning.
Anvendelse:
Så mange spåntagningstrin som muligt i en opspænding. Hvis der er pladsmangel (disponible spændepladser) i revolveren.
Passer til:
DMG Gildemeister CTX. Til dels Emco, Hardinge, Monforts, Scherer etc. med DIN 5480 eller BMT-revolver med DIN 1809.
- ACCUWAY: UT-300
- DMC: DL 35; DL 40
- DN SOLUTIONS (früher DOOSAN): PUMA DNT 2100; PUMA DNT 2600; Puma 300 MS; PUMA V400 M; PUMA VT450 M
- ECOCA: MT-3; MT-4
- FOCUS CNC: FBL-300
- GANESH: ASL-15; ASL-78/105
- HAAS: ST-35; ST-28; DS-30; ST-20; ST-25; ST-30
- HARDINGE: ELITE 65 M Ultra
- HEADMAN: T65
- HURCO: TMX10; TMX8
- HWACHEON: CUTEX 240; HI-TECH 230S; HI-TECH 350; HI-TECH 450; HI-TECH 200; VT 450; HI-TECH 230
- HYUNDAI WIA: L2100; L300; LV450; SKT250; SKT300
- JOHNFORD: SL-60; SL-65
- LEADWELL: LTC-25
- LMW: LR30
- ROMI: GL 350
- SMART: NL 2500; NL 3000
- SMEC: SL 2500; PL 2000; PL 2500; SLV 500; PL 20; PL 25; PL 35; SL 3500; SL 3000
- SPINNER: TC800
- TONGTAI: TCS-1500; TCS-2000; TCS-2500; TNL-120
- WELE: HL-200
Leveringsomfang:
AGW til spændetang: Inkl. spændemøtrik og hagenøgle. AGW VARIA VX: Inkl. spændenøgle.
Specialtilbehør:
Passende indsatser Varia VX nr. 319802 - 319888, ER-hurtigskifteadapter nr. 319761 - 319781, ER-spændepatroner nr. 308941 - 309878, ER-spændenøgler nr. 309680 - 309745. Momentskruetrækker nr. 211750 str. 5,7.
Bemærk:
- Yderligere drivtyper (f.eks. DIN 5482), udvekslinger, mål, BMT osv. på forespørgsel: www.hoffmann.ews-tools.com
- IK-værktøjer (intern køling) tørløb, kølevæskefiltrering < 50 µm.
- Anbefaling: Udførelse VARIA VX betjenes med et momentværktøj (maks. 6 Nm).
- Til tunge fræseopgaver anbefales på forespørgsel en variant med konusrulleleje.
Vær opmærksom på, at holderens kompatibilitet med din maskine skal kontrolleres selvstændigt før købet. Der ydes ikke garanti for en korrekt pasform.
