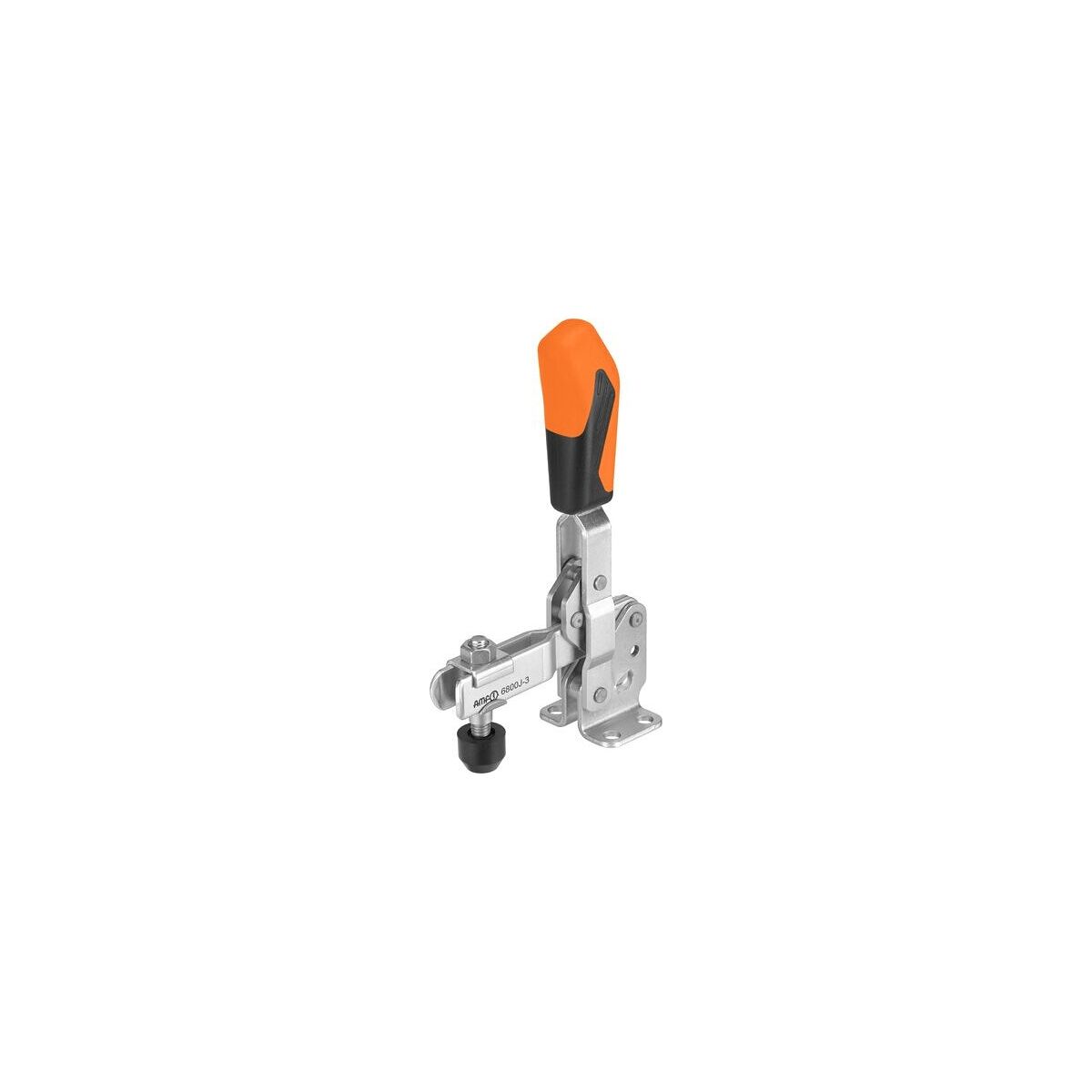

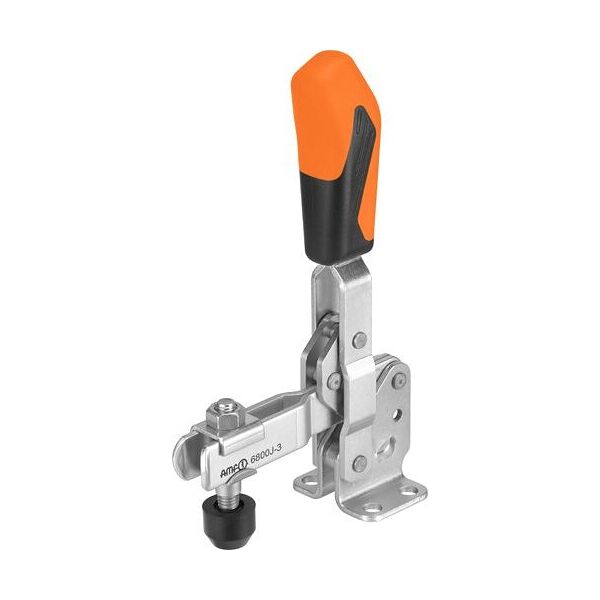

Dispositivo di fissaggio rapido a doppia leva con piede orizzontale, Modello: 2
Codice art.: 376500 2
Codice materiale:
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Dettagli prodotto
Dati tecnici

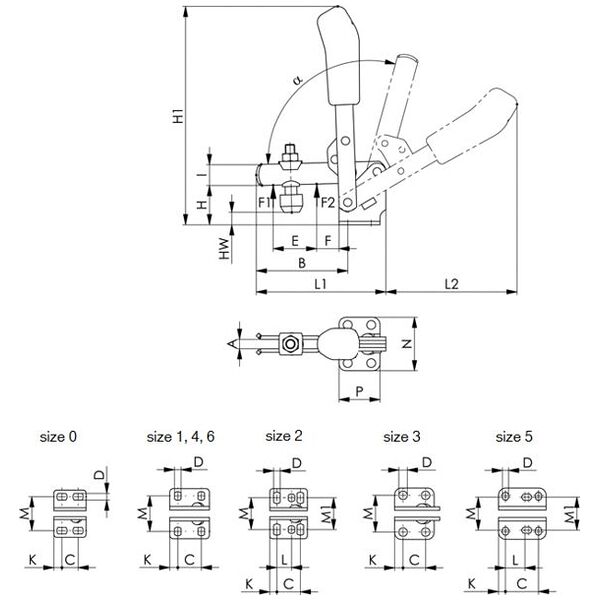

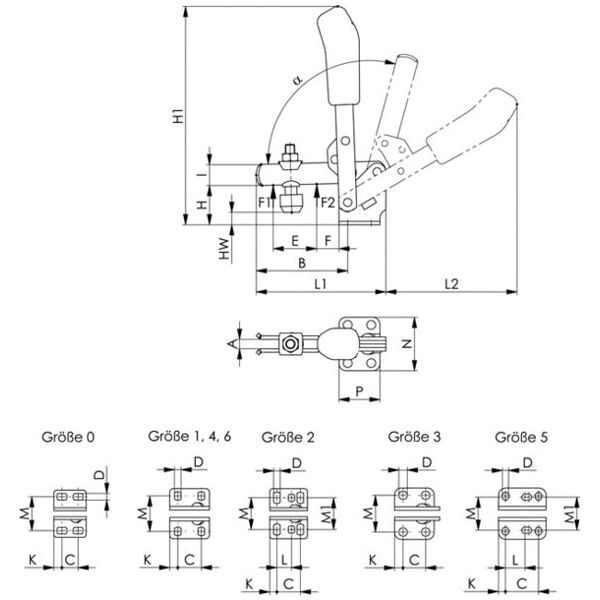

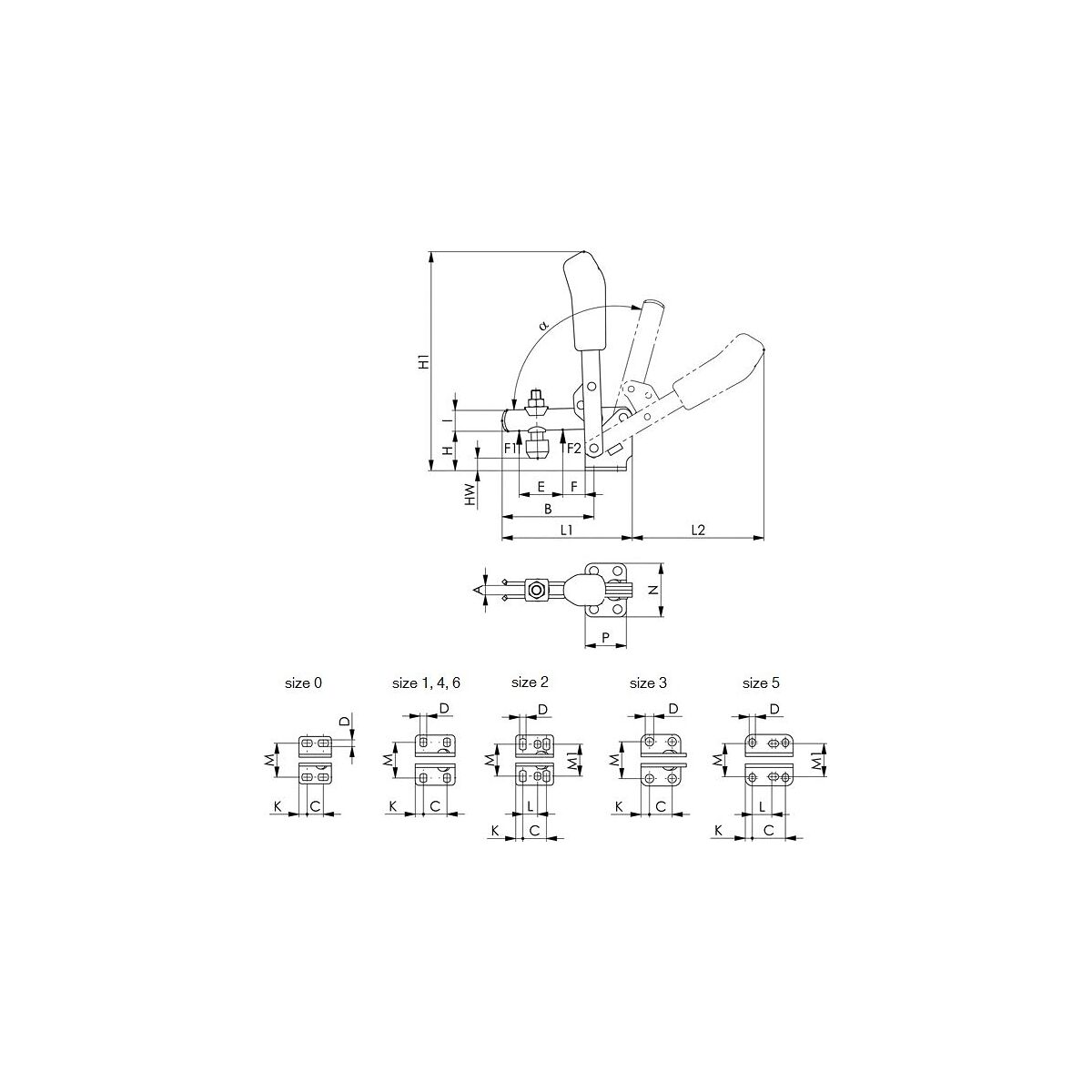

| Serie | 6800J | |
| Denominazione originale prodotto | Senkrechtspanner mit waagrechtem Fuß | |
| Altezza di serraggio consigliata min. H2 min | 23 mm | |
| Forza di tenuta min. F | 800 N | |
| Forza di tenuta max. F | 1.200 N | |
| Diametro del foro | 5,5 mm | |
| Distanza foro min. k | 20 mm | |
| Distanza foro max. k | 31 mm | |
| Filettatura M | M6×35 | |
| Tipo di prodotto | Dispositivo di fissaggio rapido a doppia leva | |
| Altezza corpo base H3 | 140 mm | |
| A manicotto | sì | |
| Con vite / filettatura | sì | |
| Per scanalature a T | no | |
| Lunghezza complessiva L | 78 mm | |
| Altezza complessiva H | 140 mm | |
| Contenuto | parte singola |
Identificazione e classificazione
| Codice articolo | 376500 2 | |
| EAN / GTIN | 4020772007751 | |
| Codice del produttore | 557303 | |
| Produttore/persona responsabile | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 Fellbach, Deutschland, www.amf.de |
Descrizione
Esecuzione:
Con piede orizzontale per il fissaggio su piastre di montaggio, ecc.
- Struttura compatta grazie ad una nuova impugnatura.
- Impugnatura ergonomica bicomponente estremamente pratica grazie alla superficie più ampia.
- Sicurezza antisganciamento per vite di pressione.
- Protezione di contatto grazie al pezzo di serraggio di sicurezza che non permette di intervenire.
Uso:
Per serrare e liberare rapidamente il pezzo nelle lavorazioni di serie o per l’impiego in dispositivi di serraggio speciali. Adatto per il serraggio per foratura, alesatura, rettifica, piegatura, saldatura, montaggio, ecc.
