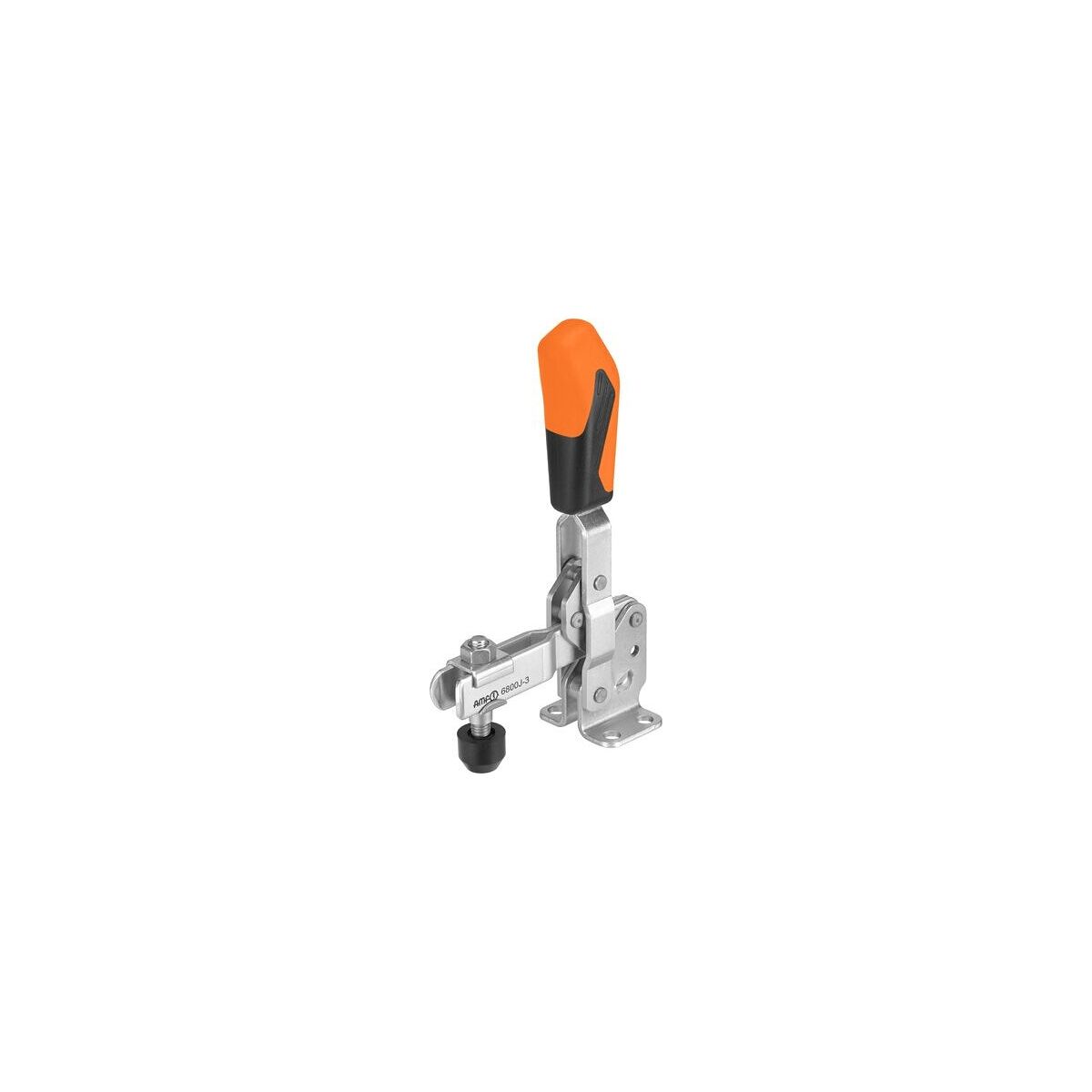

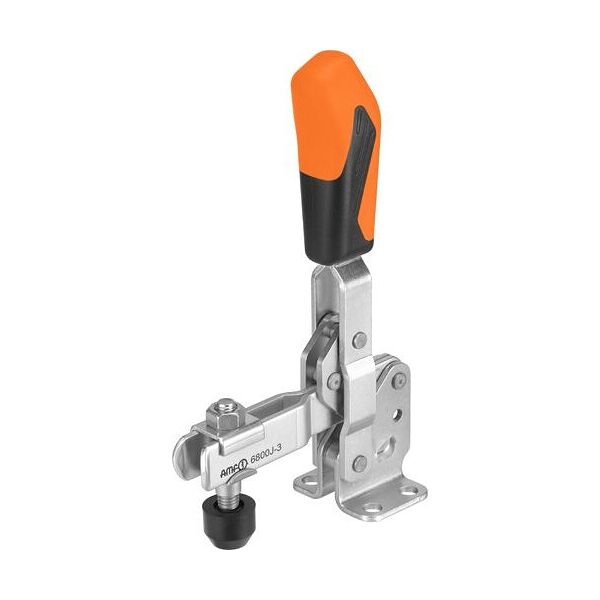

Dispositivo di fissaggio rapido a doppia leva con piede orizzontale, Modello: 6
Codice art.: 376500 6
copia
Codice materiale:
copia
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Dettagli prodotto

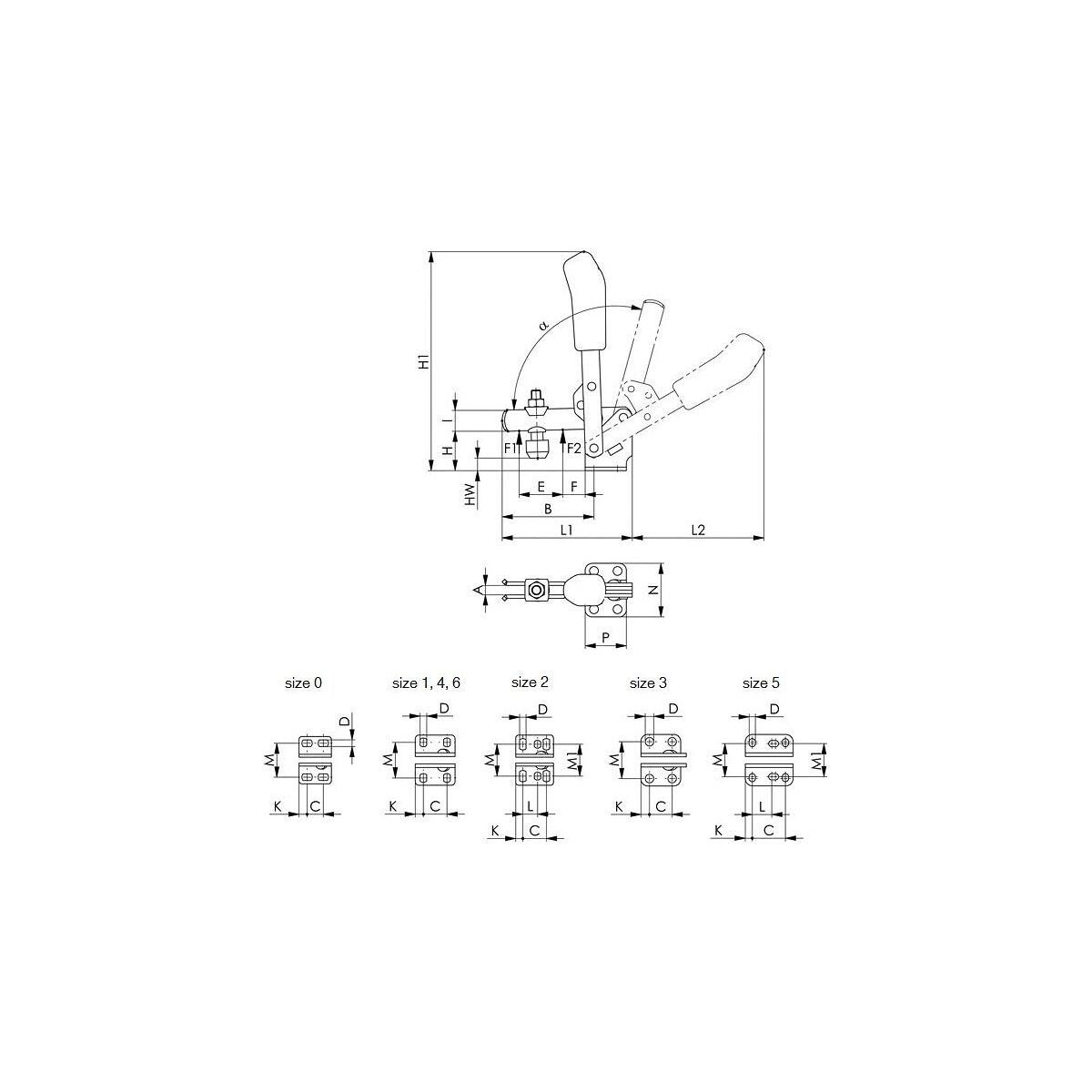

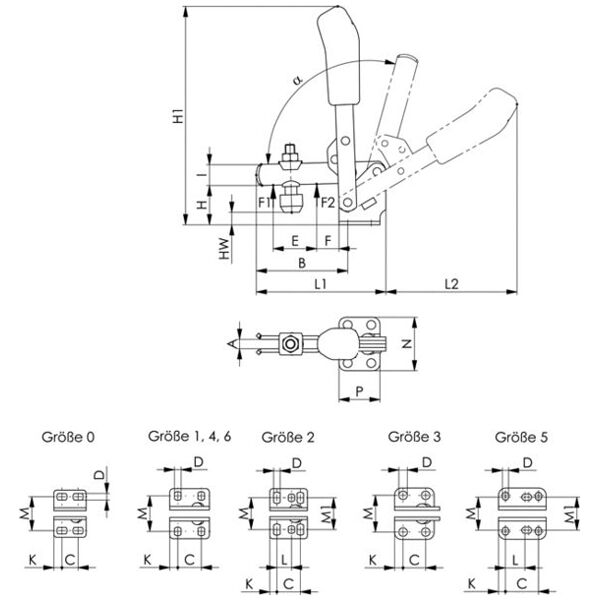

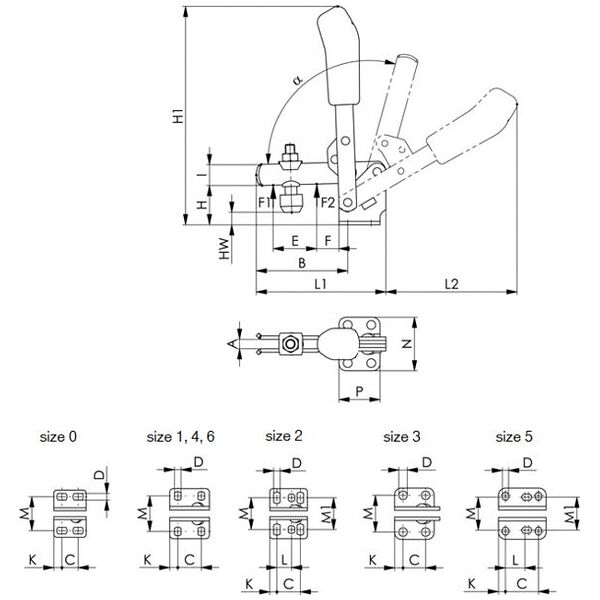

Dati tecnici
| Modello | 6800J | |
| Distanza fori e | 50,5 mm | |
| Distanza fori f | 67,5-72,5 mm | |
| ⌀ Foro d | 13 mm | |
| Altezza di serraggio H | 81 mm | |
| Forza di tenuta P1 | 3.400 N | |
| Forza di tenuta P2 | 5.500 N | |
| Altezza complessiva | 333 mm | |
| Lunghezza complessiva | 231 mm | |
| Vite di pressione | M12×110 mm | |
| Tipo di prodotto | Dispositivo di fissaggio rapido a doppia leva |
Identificazione e classificazione
| Codice articolo |
376500 6
copia |
|
| EAN / GTIN |
4020772007799
copia |
|
| Codice del produttore |
557307
copia |
|
| Produttore/persona responsabile | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 FELLBACH, Deutschland, www.amf.de |
Descrizione
Esecuzione:
Con piede orizzontale per il fissaggio su piastre di montaggio, ecc.
- Struttura compatta grazie ad una nuova impugnatura.
- Impugnatura ergonomica bicomponente estremamente pratica grazie alla superficie più ampia.
- Sicurezza antisganciamento per vite di pressione.
- Protezione di contatto grazie al pezzo di serraggio di sicurezza che non permette di intervenire.
Uso:
Per serrare e liberare rapidamente il pezzo nelle lavorazioni di serie o per l’impiego in dispositivi di serraggio speciali. Adatto per il serraggio per foratura, alesatura, rettifica, piegatura, saldatura, montaggio, ecc.
