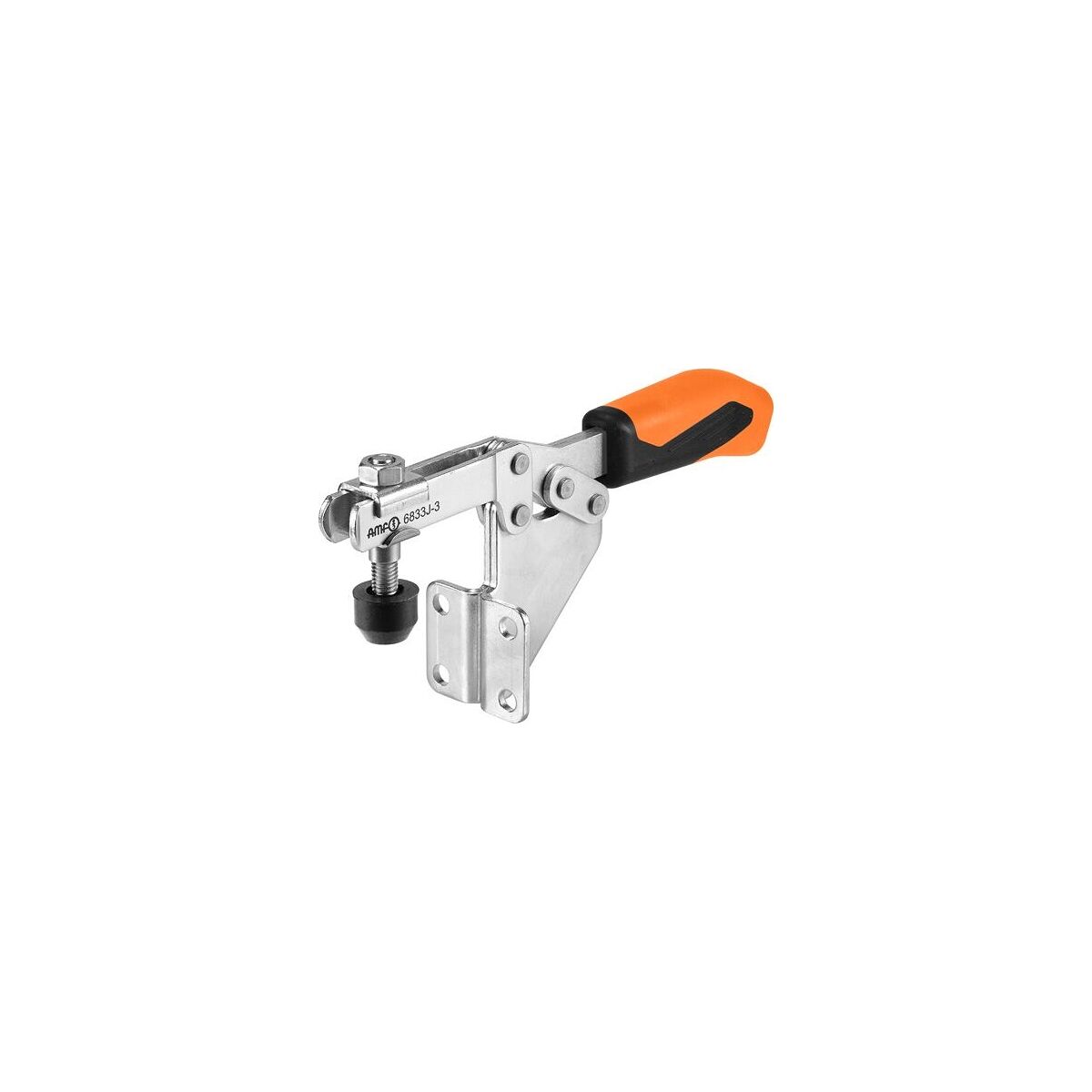

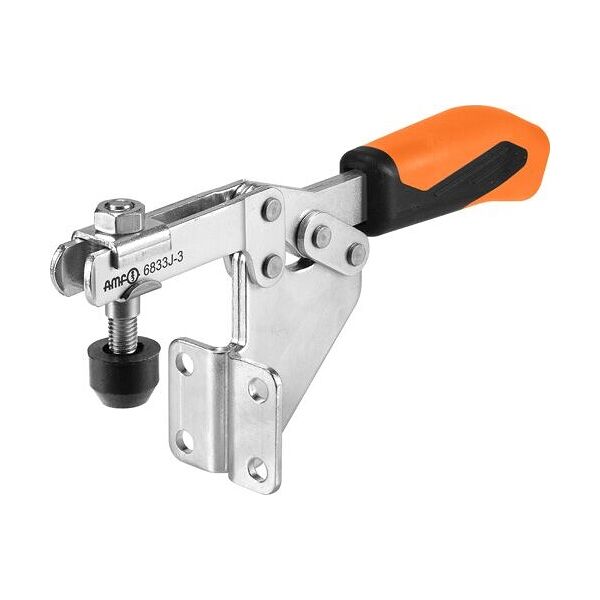

Dociski szybkomocujące poziome ze stopką kątową, Typ: 2
Nr art.: 376640 2
Nr własny produktu:
Szczegóły produktu
Dane techniczne

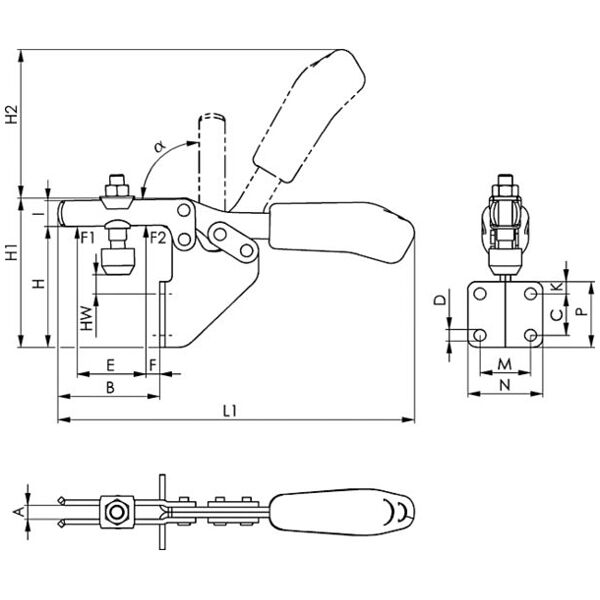

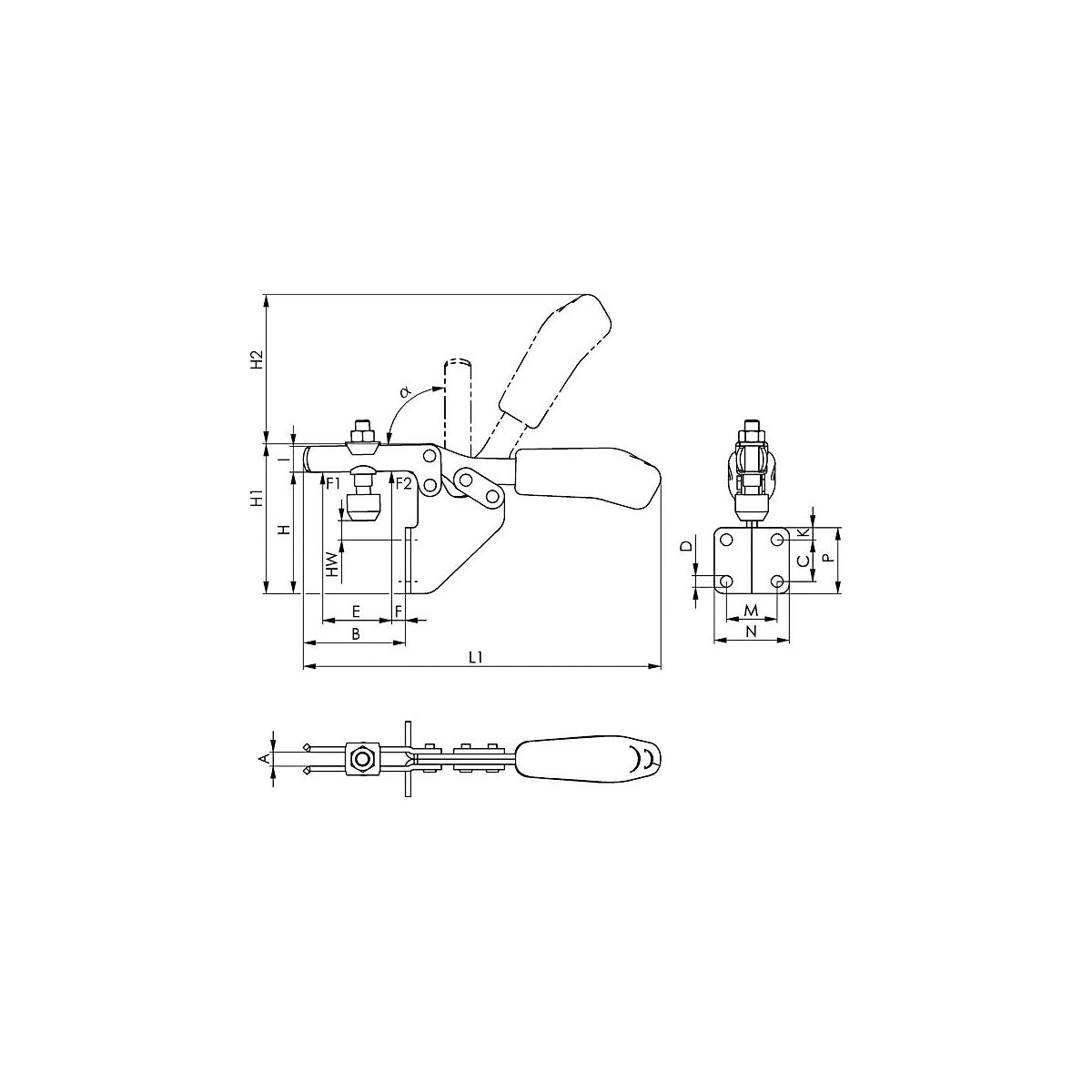

| Oznaczenie producenta | 6833J | |
| Min. zalecana wysokość mocowania H2 min | 22 mm | |
| Maks. zalecana wysokość mocowania H2 max | 29,5 mm | |
| Zasięg min. A | 52 mm | |
| Zasięg maks. A | 52 mm | |
| Siła trzymania min. F | 1 000 N | |
| Maks. siła mocowania F | 1 200 N | |
| Średnica otworu | 5,6 mm | |
| Min. rozstaw otworów k | 20 mm | |
| Maks. rozstaw otworów k | 25,5 mm | |
| Sprawdziany do gwintu UNF M | M6×35 | |
| Długość gwintu L2 | 35 mm | |
| Rodzaj produktu | Dociski poziome szybkomocujące | |
| Min. zakres mocowania D3 min | 22 mm | |
| Maks. zakres mocowania D3 max | 29,5 mm | |
| Wysokość ponad górną krawędzią stołu min. h1 | 73 mm | |
| Maks. wysokość ponad górną krawędzią stołu H2 | 94 mm | |
| Z otworem | tak | |
| Ze śrubą / z gwintem | tak | |
| Do rowków teowych | nie | |
| Automatyczna kompensacja wysokości | nie | |
| Długość całkowita L | 162 mm | |
| Wysokość całkowita H | 94 mm | |
| Materiał | stal | |
| Masa | 0,245 kg | |
| Zawartość | część pojedyncza |
Identyfikacja i klasyfikacja
| Numer artykułu | 376640 2 | |
| EAN / GTIN | 4020772008277 | |
| Numer producenta | 557351 | |
| Producent/osoba odpowiedzialna | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 Fellbach, Deutschland, www.amf.de |
Opis
Wykonanie:
śruby dociskowe zabezpieczone przed zgubieniem.
Ze stopką kątową do montażu bocznego.
- nowy uchwyt pozwala na bardziej zwartą konstrukcję
- ergonomiczny uchwyt z 2 rodzajów tworzywa, zapewniający wysoki komfort obsługi dzięki większej powierzchni przylegania dłoni.
Ze stopką kątową do montażu bocznego.
Zastosowanie:
Do szybkiego mocowania i zwalniania elementów w produkcji seryjnej lub do zamontowania w specjalnych przyrządach mocujących. Przeznaczone do mocowania przy wierceniu, rozwiercaniu, szlifowaniu, spawaniu, montażu itp.
