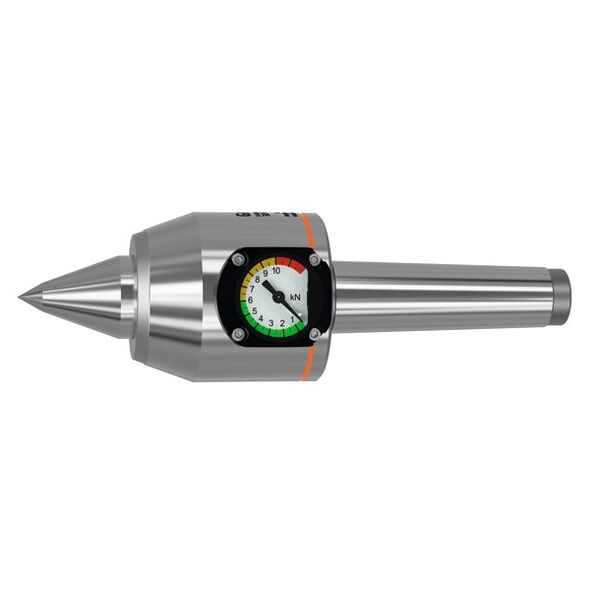

Contropunta rotante con indicazione della pressione e cuspide prolungata, Cono Morse: 3
Codice art.: 321780 3
copia
Codice materiale:
copia
Dettagli prodotto
Dati tecnici

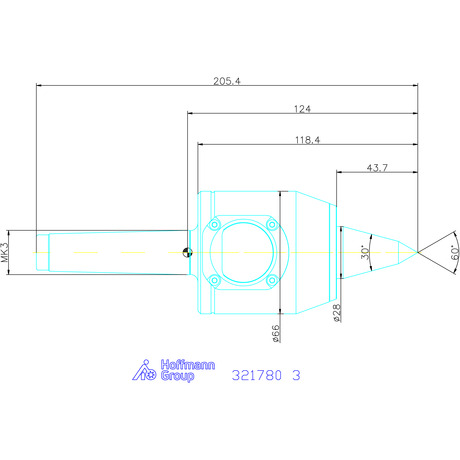

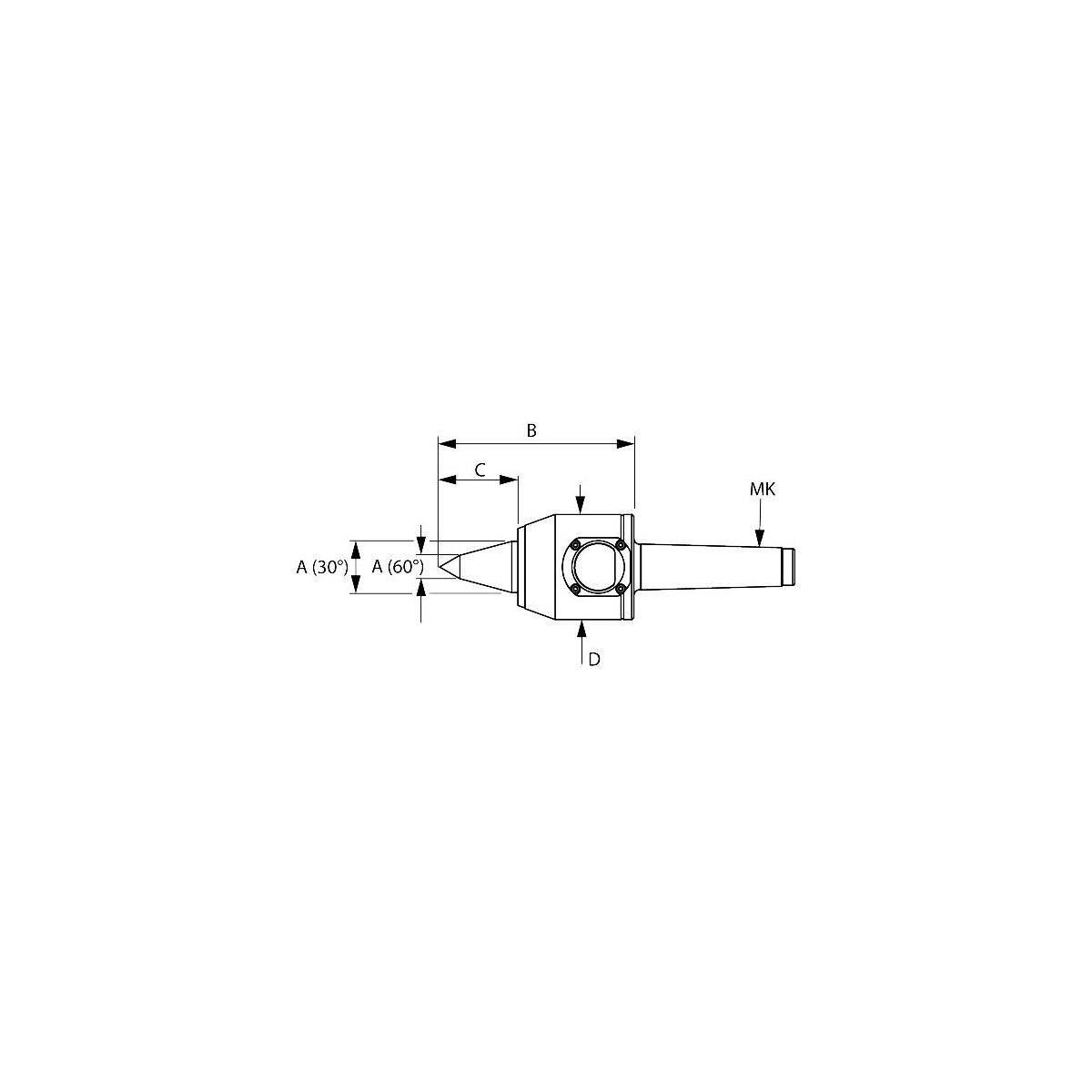

| Cono Morse | MK3 | |
| ⌀ Alloggiamento D | 66 mm | |
| Lunghezza utile B | 124 mm | |
| ⌀ Punta massimo 60° A | 12 mm | |
| ⌀ Punta massimo 30° A | 28 mm | |
| Errore massimo di rotazione concentrica | 0,01 mm | |
| Lunghezza punta C | 43 mm | |
| Per peso del pezzo | 300 kg | |
| Forza di serraggio assiale massima | 650 daN | |
| Escursione elastica | 2 mm | |
| Tipo di prodotto | Punta di centraggio |
Identificazione e classificazione
| Codice articolo |
321780 3
copia |
|
| EAN / GTIN |
4069515008396
copia |
|
| Codice del produttore |
321780 3
copia |
|
| Produttore/persona responsabile | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Descrizione
Esecuzione:
- La pressione da impostare (forza di serraggio) può essere letta direttamente dal livello in kN sul manometro.
- Struttura corta e robusta con asse a guida lunga. Utensile temprato e rettificato.
- Cuscinetti di precisione per carichi assiali elevati e un’elevata precisione di concentricità radiale.
- Guarnizione speciale di protezione contro sporco e liquido lubrorefrigerante, esente da manutenzione.
- Compensazione assiale mediante gruppo di molle.
Con punta prolungata, angolo di affilatura 60° / 30°.
Uso:
Ovunque sia necessario mantenere la pressione di serraggio entro certi limiti in modo da non deformare il pezzo o per serrare in modo sicuro con una pressione sufficiente.
- Come contropunta per i mandrini trascinatori n. art. 327400 − 327403, 327455 - 327465, poiché i trascinatori devono essere di volta in volta aggraffati al pezzo da lavorare.
- Per pezzi che si dilatano notevolmente a causa dell’elevato calore dell’asportazione di truciolo.
- Per il serraggio di pezzi lunghi e sottili onde evitarne la flessione.
- Per il serraggio di pezzi pesanti, per i quali sia necessario controllare la pressione di serraggio.
