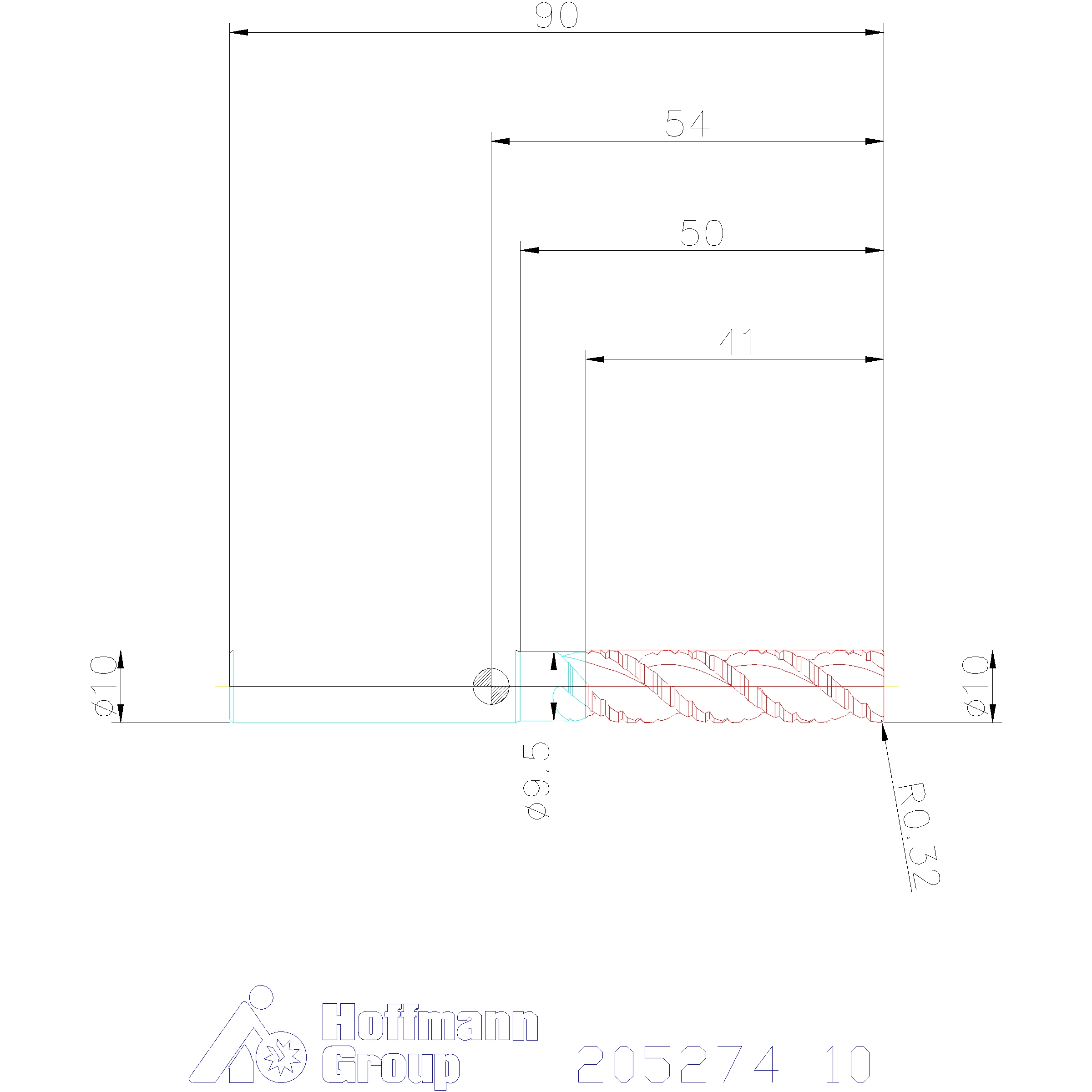

Fresa per sgrossatura in HMI GARANT Master Alu SlotMachine HPC, DLC, ⌀ e8 DC: 10mm
Codice art.: 205274 10
Codice materiale:
Dettagli prodotto
Dati tecnici
| Passaggio interno del lubrorefrigerante | No | |
| Ingresso del lubrorefrigerante | Senza ingresso del lubrorefrigerante | |
| Perdita di lubrorefrigerante | Senza uscita del lubrorefrigerante | |
| Lubrorefrigerante | sì | |
| A umido min. | idonea | |
| Serie | Master Alu | |
| A umido max. | idonea | |
| Denominazione originale prodotto | GARANT Master Alu SlotMachine VHM-Schruppfräser | |
| Posizione delle interfacce | Lato macchina | |
| Tipo di attacco | Codolo cilindrico | |
| Codifica punti di attacco | ZYL01000105 | |
| Modulo di attacco | Superficie di serraggio diritta con filetto di serraggio | |
| Versione attacco | sistema metrico | |
| Dimensione attacco, metrica | 0100 mm | |
| Lavorazione a secco | idonea | |
| Classe di tolleranza attacco | h6 | |
| Diametro codolo | 10 mm | |
| Lunghezza codolo | 39,3 mm | |
| Diametro attacco, classe di tolleranza ISO | 10 mm | |
| Diametro attacco, dimensione superiore | 0 mm | |
| Diametro attacco, dimensione inferiore | -0,009 mm | |
| Olio | idonea | |
| Esecuzione del codolo | HA | |
| Aria | idonea | |
| Materiale da taglio | VHM | |
| Denominazione standard materiale da taglio, 2° Priorità | VHM | |
| Denominazione standard materiale da taglio, 3° Priorità | VHM | |
| Gruppo di truciolabilità | N (metalli non ferrosi) | |
| Materiali da taglio, codice produttore | VHM | |
| Rivestimento | DLC | |
| Diametro tagliente | 10 mm | |
| Tolleranza del diametro tagliente | Classe di tolleranza ISO | |
| Classe di tolleranza | e8 | |
| Lunghezza tagliente | 41 mm | |
| Lunghezza della testina | 41 mm | |
| Lunghezza della spalla | 50 mm | |
| Tipo di fresa ISO | L | |
| Qualità di bilanciamento | G 2,5 mit HA | |
| Angolo di riavvolgimento | 0 grado | |
| Angolo di spoglia laterale | 0 grado | |
| Direzione delle spire | destra | |
| Angolo di spoglia | 42 grado | |
| Elica dinamica | 42 mm | |
| Angolo / Bordo | 1 | |
| Esecuzione smusso angolare | Come raggio | |
| Raggio di punta | 0,32 mm | |
| Passo dei taglienti | Es. irregolare | |
| Angolo arco di taglio max. | 40,54 grado | |
| Direzione di avanzamento | Es. orizzontale, obliqua e verticale | |
| Caratteristica angolo dell’elica | es. irregolare | |
| Interfaccia | Attacco 1 | |
| Sporgenza | 54 mm | |
| Lunghezza utile | 41 mm | |
| Lunghezza complessiva | 90 mm | |
| Lunghezza funzionale | 54 mm | |
| Peso | 81,2 g | |
| Direzione di taglio | Tagliente destro | |
| Esecuzione utensile | Metallo duro integrale | |
| Normativa | Werksnorm | |
| Supporto dati | Senza supporto dati | |
| Tipi di lavorazione | Fresatura a profilare (fresatura per stampi) (FFO); Fresatura a spianare (FPL); Fresatura circolare (fresatura in tondo) (FZI); Fresatura per spallamenti (FEC) | |
| Collarino colorato | giallo | |
| Strategia di truciolatura | TPC | |
| Tipo di prodotto | frese per spallamenti | |
| Fattore di correzione fz | 3 | |
| Profondità di taglio min. | 0,32 mm | |
| Profondità di taglio max. | 10 mm; 41 mm |
Identificazione e classificazione
| Codice articolo | 205274 10 | |
| EAN / GTIN | 4062406381271 | |
| Codice del produttore | 205274 10 | |
| Produttore/persona responsabile | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Tabella dati
N
400
N
360
N
340
N
110
N
90
N
140
N
180
Descrizione
Utförande:
För grovbearbetning.
Speciell slipning för bearbetning av icke-järnmetaller. Betydligt minskad spånvolym genom målinriktad spånsönderdelning på grund av den speciella skärgeometrin.
Problemlösare för TPC-bearbetningen. Idealisk för automatisk tillverkning när spånansamlingar i maskinen måste förhindras så långt det är möjligt.
Speciell slipning för bearbetning av icke-järnmetaller. Betydligt minskad spånvolym genom målinriktad spånsönderdelning på grund av den speciella skärgeometrin.
Problemlösare för TPC-bearbetningen. Idealisk för automatisk tillverkning när spånansamlingar i maskinen måste förhindras så långt det är möjligt.
Anmärkning:
Beställ form HB med nr 205276.
Form HB kan levereras till samma pris.
hmax: De värden som anges i tabellen är maximivärden.
aemax ät 0,15 × D för TPC - bearbetning.
Form HB kan levereras till samma pris.
hmax: De värden som anges i tabellen är maximivärden.
aemax ät 0,15 × D för TPC - bearbetning.
