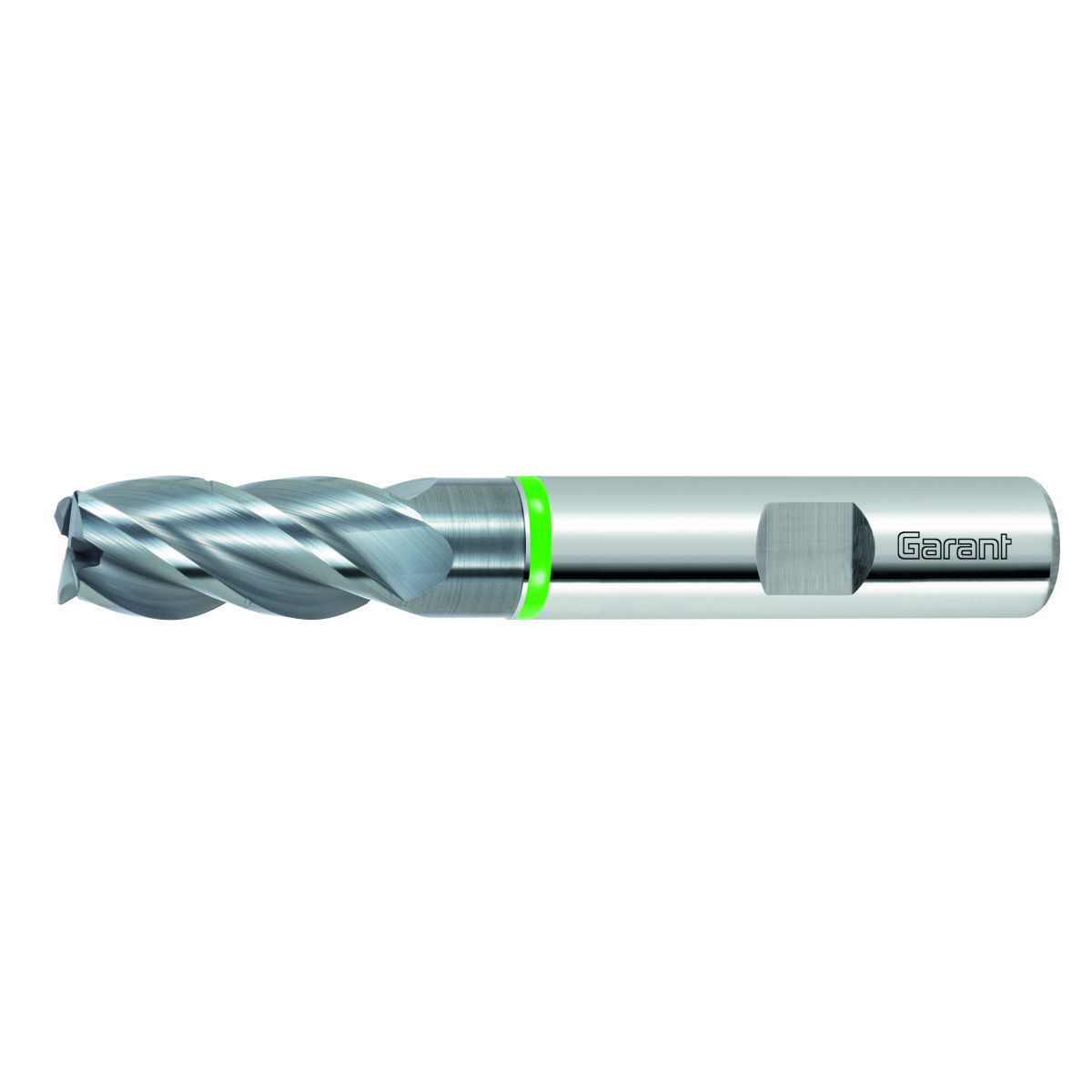

Fresa a codolo cilindrico in HMI GARANT Steel con rompitruciolo HPC (formato convenienza), 5 pezzi
Codice art.: GG1049 6
Codice materiale:
Dettagli prodotto
Dati tecnici
| Passaggio interno del lubrorefrigerante | No | |
| Ingresso del lubrorefrigerante | Senza ingresso del lubrorefrigerante | |
| Perdita di lubrorefrigerante | Senza uscita del lubrorefrigerante | |
| Lubrorefrigerante | sì | |
| A umido min. | idonea | |
| Serie | Master Steel | |
| A umido max. | idonea | |
| Denominazione originale prodotto | GARANT Steel VHM-Schruppfräser mit Spanteilern HPC | |
| Posizione delle interfacce | Lato macchina | |
| Tipo di attacco | Codolo cilindrico | |
| Modulo di attacco | Forma B | |
| Versione attacco | sistema metrico | |
| Dimensione attacco, metrica | 0006 mm | |
| Lavorazione a secco | limitatamente adatta | |
| Diametro codolo | 6 mm | |
| Lunghezza codolo | 37 mm | |
| Olio | idonea | |
| Esecuzione del codolo | HB | |
| Aria | limitatamente adatta | |
| Materiale da taglio | VHM | |
| Gruppo di truciolabilità | P (acciaio) | |
| Rivestimento | TiAlN | |
| Diametro tagliente | 6 mm | |
| Tolleranza del diametro tagliente | Classe di tolleranza ISO | |
| Classe di tolleranza | f8 | |
| Diametro collo | 5,8 mm | |
| Lunghezza tagliente | 13 mm | |
| Tipo di fresa ISO | Frese per spallamenti | |
| Numero di taglienti attivi, su tutti i lati | 4 | |
| Direzione delle spire | destra | |
| Angolo di spoglia | 38 grado | |
| Numero di angoli | 1 | |
| Angolo / Bordo | 1 | |
| Esecuzione smusso angolare | Come smusso | |
| Raggio di punta | 0 mm | |
| Larghezza dello smusso angolare | 0,12 mm | |
| Angolazione dello smusso angolare | 45 grado | |
| Passo dei taglienti | Es. irregolare | |
| Angolo arco di taglio max. | 53,13 grado | |
| Utilizzo per tipo di foro | Fino a 1,5×D in caso di foro cieco e di passaggio | |
| Numero di rompitrucioli | 1 | |
| Direzione di avanzamento | Es. orizzontale, obliqua e verticale | |
| Caratteristica angolo dell’elica | es. irregolare | |
| Interfaccia | Attacco 1 | |
| Sporgenza | 20 mm | |
| Lunghezza complessiva | 57 mm | |
| Lunghezza funzionale | 20 mm | |
| Direzione di taglio | Tagliente destro | |
| Esecuzione utensile | Metallo duro integrale | |
| Normativa | DIN 6527 | |
| Lettera di stampo numero standard | N | |
| Tipi di lavorazione | Fresatura a spianare; Fresatura di scanalature; Fresatura di spallamenti | |
| Collarino colorato | verde | |
| Strategia di truciolatura | HPC | |
| Tipo di prodotto | frese per spallamenti | |
| Fattore di correzione fz | 2 | |
| Profondità di taglio max. | 13 mm; 6 mm |
Identificazione e classificazione
| Codice articolo | GG1049 6 | |
| EAN / GTIN | 4069515046343 | |
| Codice del produttore | GG1049 6 | |
| Produttore/persona responsabile | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Tabella dati
P
250
P
200
P
180
P
160
M
70
M
50
K
120
Descrizione
Esecuzione:
Per sgrossatura e finitura.
Rompitruciolo per una rottura controllata del truciolo. Per lavorazioni sicure nella produzione automatizzata grazie all’affidabile evacuazione dei trucioli dal componente.
Fino a 1,5×D dal pieno a valori massimi di avanzamento ed elevata silenziosità.
Rompitruciolo per una rottura controllata del truciolo. Per lavorazioni sicure nella produzione automatizzata grazie all’affidabile evacuazione dei trucioli dal componente.
Fino a 1,5×D dal pieno a valori massimi di avanzamento ed elevata silenziosità.
Vantaggi:
Forma delle scanalature ottimizzata, spoglia eccentrica rettificata, elevati volumi di trucioli.
Nota:
Come n. art. 203049.
