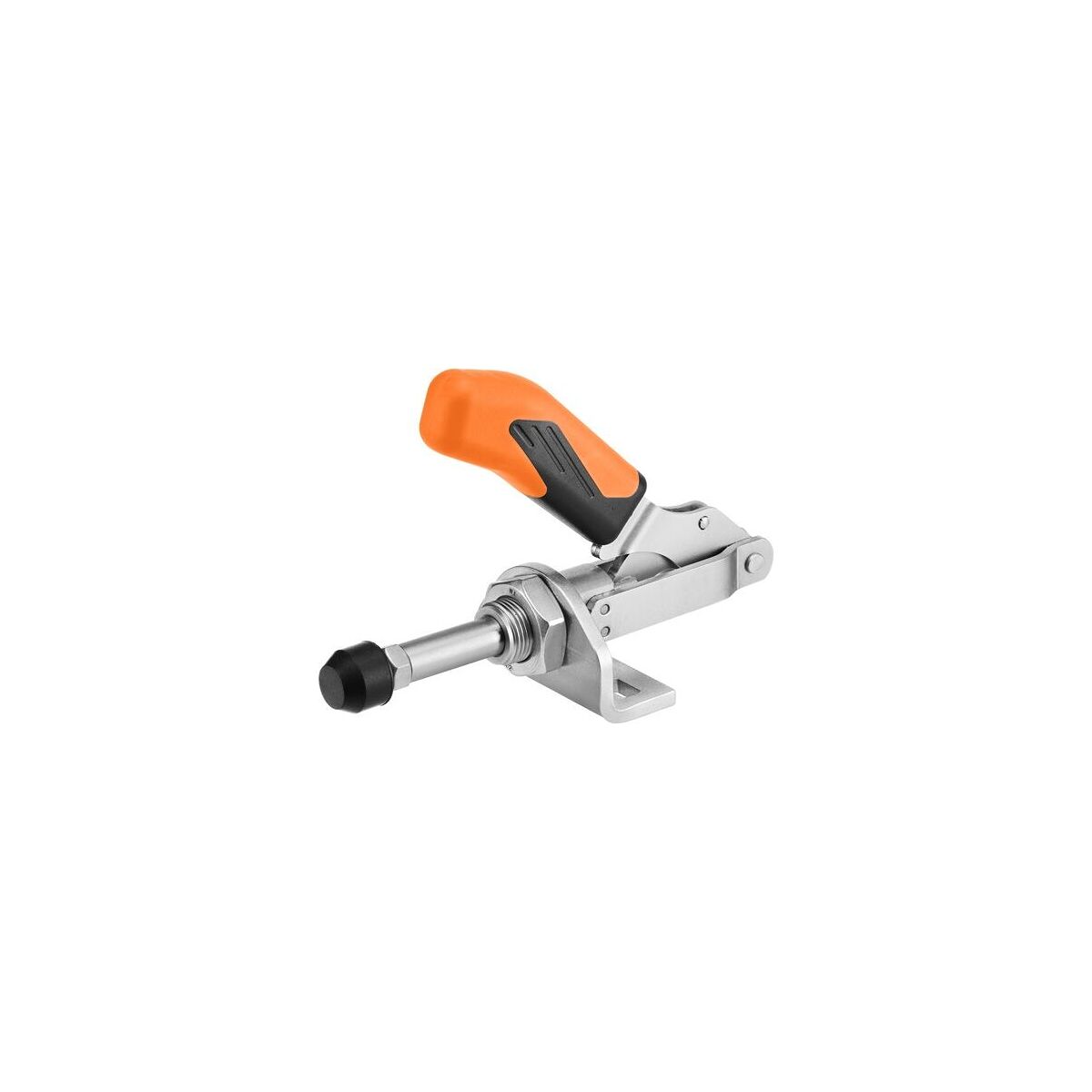

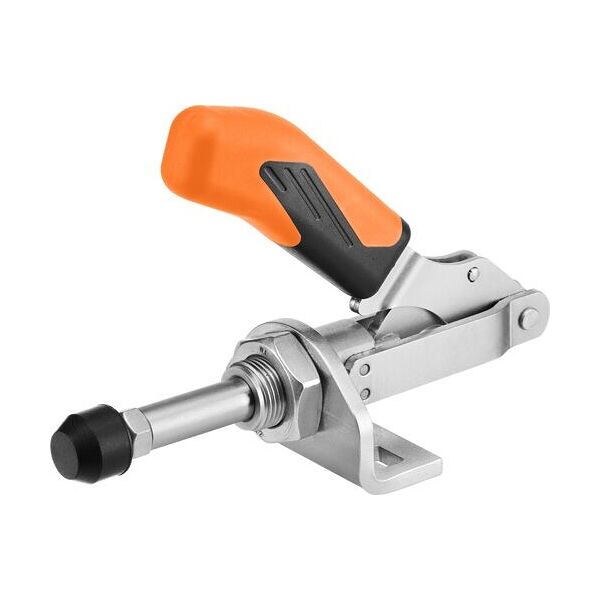

Dispositivi di fissaggio a spinta e trazione con piede angolare, Modello: 5
Codice art.: 376710 5
copia
Codice materiale:
copia
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Impugnatura in posizione “pressione”
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Fare clic per ingrandire l‘immagine
Dettagli prodotto

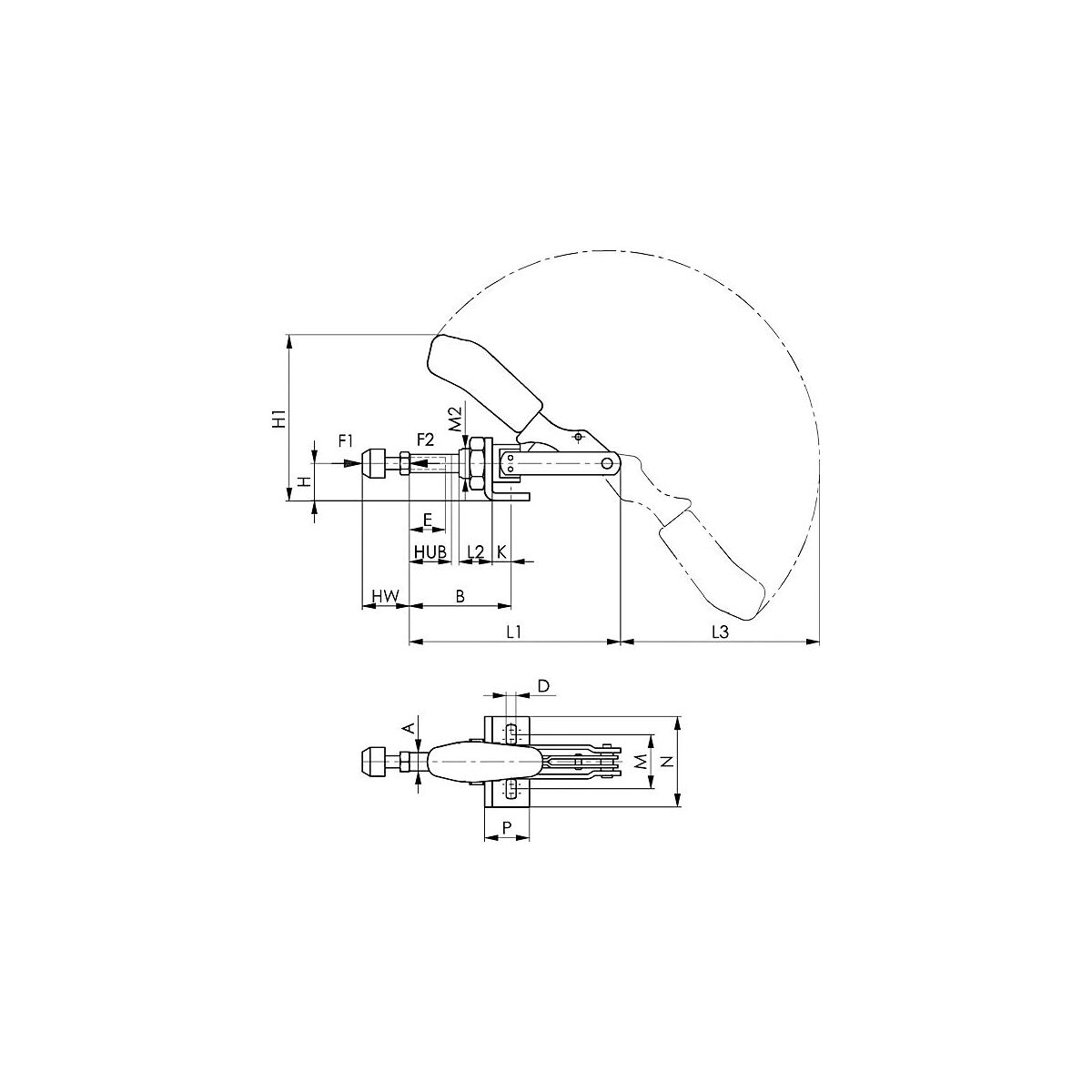

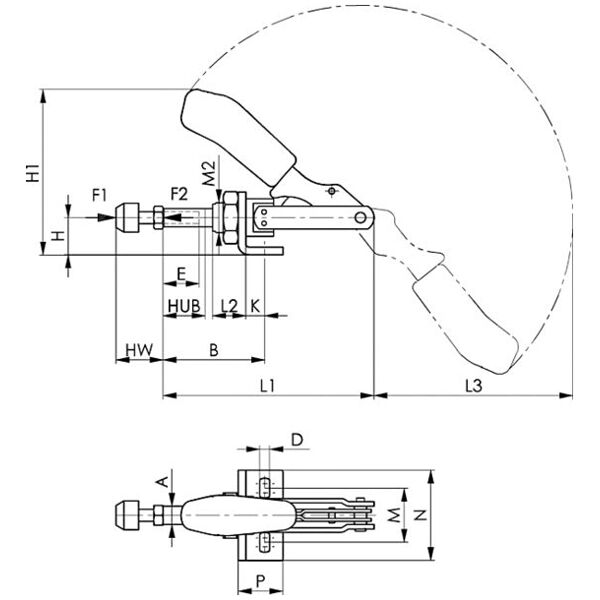

Dati tecnici
| Modello | 6841J | |
| Distanza fori f | 29 mm - 46 mm | |
| Larghezza piede angolare K | 65 mm | |
| Altezza serraggio h fino al centro vite | 30 mm | |
| ⌀ Foro d | 8,5 mm | |
| Corsa di serraggio | 40 mm | |
| Forza di tenuta P (pressione e trazione) | 4.500 N | |
| Altezza complessiva H | 129,5 mm | |
| Lunghezza complessiva L | 379,5 mm | |
| Vite di pressione | M12×50 mm | |
| Filettatura frontale del tenditore | M24×1,5 mm | |
| Tipo di prodotto | Dispositivi di fissaggio a spinta e trazione |
Identificazione e classificazione
| Codice articolo |
376710 5
copia |
|
| EAN / GTIN |
4020772008437
copia |
|
| Codice del produttore |
557377
copia |
|
| Produttore/persona responsabile | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 FELLBACH, Deutschland, www.amf.de |
Descrizione
Esecuzione:
Con trasmissione a ginocchiera. L’autobloccaggio impedisce lo sganciamento in fase di tenuta.
- Rivetto in acciaio inossidabile, supporti ingrassati.
- Con guida lunga dell’asta di forza.
- Impugnatura orientabile in qualsiasi angolazione.
- Con vite di pressione bonificata e zincata.
- Piede angolare smontabile, anche per fissaggio a pannelli in lamiera.
Uso:
Per l’impiego in dispositivi di serraggio speciali,per foratura, alesatura, rettifica, piegatura, saldatura, montaggio, ecc.
Accessori speciali:
Piede angolare n. art. 376730.
Nota:
- Dim. 0 e 3 disponibili anche in acciaio inossidabile.
