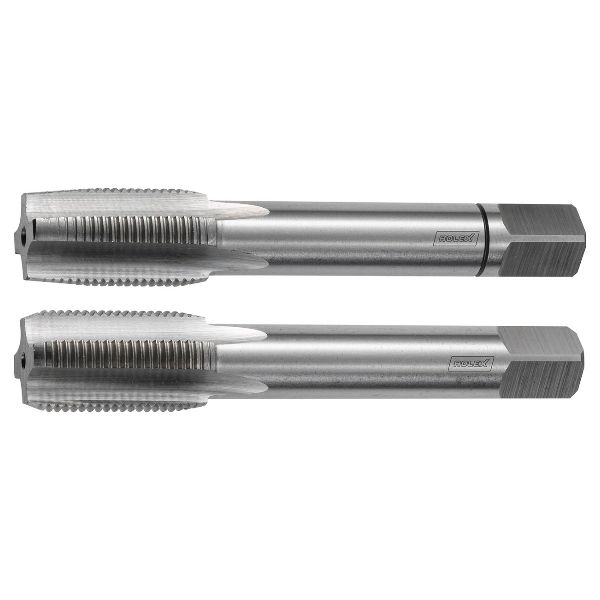

Zestawy gwintowników ręcznych, bez powłoki, MF: 16X1,5
Nr art.: 130500 16X1,5
Nr własny produktu:
- Rodzaj gwintu: MF
- Kąt boku zarysu gwintu: 60
- Materiał ostrza: HSS
- Norma: DIN 2181
- Norma na gwinty: DIN 13
Szczegóły produktu
Dane techniczne
| wielkość gwintu | M16×1,5 | |
| powłoka | bez powłoki | |
| Rodzaj gwintu | MF | |
| Kąt boku zarysu gwintu | 60 stopni | |
| Materiał ostrza | HSS | |
| Norma | DIN 2181 | |
| Norma na gwinty | DIN 13 | |
| Klasa tolerancji | ISO 2 6H | |
| Kształt nakroju | C | |
| chwyt | chwyt walcowy z h9 | |
| chłodzenie wewnętrzne | nie | |
| Zastosowanie przy rodzaju otworów | do 3×D przy otworze nieprzelotowym; do 3×D przy otworze przelotowym | |
| kierunek skrawania | prawe | |
| skok gwintu | 1,5 mm | |
| długość całkowita L | 70 mm | |
| ⌀ chwytu Ds | 12 mm | |
| Chwyt kwadratowy □ | 9 mm | |
| ⌀ otworu rdzenia | 14,5 mm | |
| ⌀ gwintu | 16 mm | |
| rodzaj narzędzia gwintującego | Gwintowniki ręczne | |
| pierścień barwny | bez | |
| głębokość gwintu | 32 mm | |
| Rodzaj produktu | Gwintowniki |
Identyfikacja i klasyfikacja
| Numer artykułu | 130500 16X1,5 | |
| EAN / GTIN | 4067263036395 | |
| Numer producenta | 130500 16X1,5 | |
| Producent/osoba odpowiedzialna | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Tabela zastosowań
N
N
N
P
P
P
K
Opis
Wykonanie:
Zestaw 2-elementowy, z gwintownikiem wstępnym i wykańczakiem.
Gwint szlifowany z pełnego profilu i zaszlifowany.
Gwint szlifowany z pełnego profilu i zaszlifowany.
