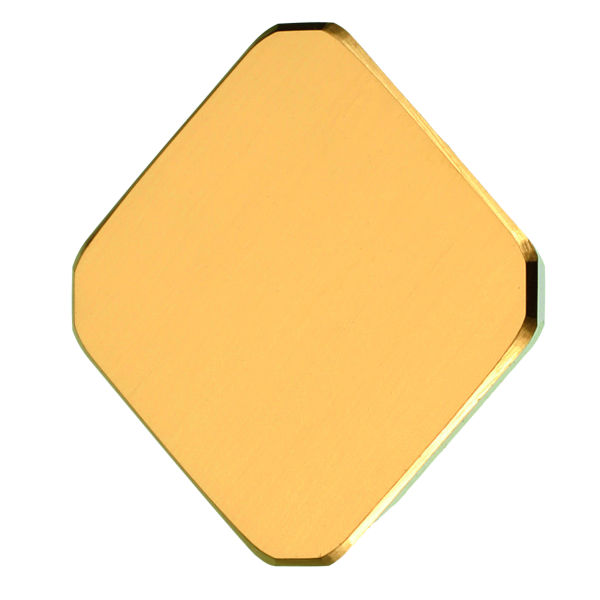

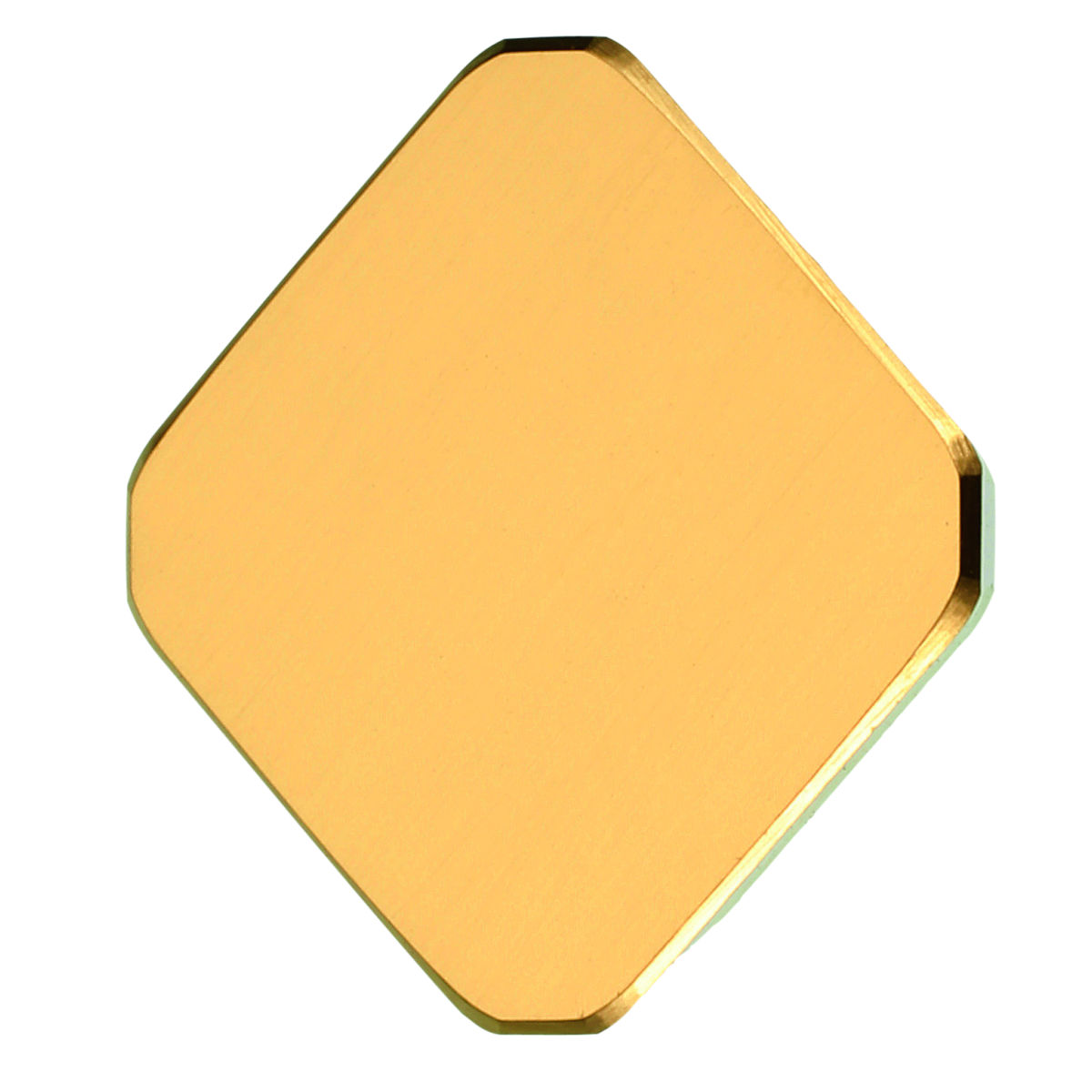

Frézovací vyměnitelné břitové destičky SEKN 1203 AFTN, pro rovinné frézy, HB7520
Artiklové číslo: 213912 ST1400
Vaše materiálové číslo:
Údaje o výrobku
Technické údaje
| Provedení řezné hrany | Sražená hrana (T) | |
| Počet břitů | 4 ks | |
| Směr při použití | neutrální | |
| ISO kód | SEKN 1203 AFTN | |
| Řezný materiál | TK | |
| Typ | HB7520 | |
| Tloušťka řezné destičky T | 3,18 mm | |
| Povlak | s povlakem | |
| Hloubka řezu max. ap | 3,5 mm; 3,5 mm | |
| Mokré maximální | omezené použití | |
| Suché obrábění | vhodný | |
| Chladicí a mazací prostředek | ano | |
| Základní tvar | čtyřhranné | |
| Tloušťka řezné destičky S | 3,18 mm | |
| Délka řezné destičky L | 12,7 mm | |
| Provedení řezné destičky | neutrální | |
| Délka řezné hrany l | 12,7 mm | |
| Průměr řezné destičky d | 12,7 mm | |
| Úhel rohového zkosení | 45 stupně | |
| Rohový úhel | 90 stupně | |
| Normální úhel podbroušení (hlavní řezná hrana) | 20 stupně | |
| Normální úhel podbroušení (plochá řezná hrana) | 25 stupně | |
| Normální úhel podbroušení, hlavní řezná hrana | 20 stupně | |
| Hloubka řezu ap, max | 3,5 mm | |
| Hloubka řezu použití | Plné drážky; Obvodové frézování | |
| Posuv na zub, min. fz | 0,19 mm | |
| Posuv na zub, max. fz | 0,19 mm | |
| Skupina obrobitelnosti | K (litina); P (ocel) | |
| Řezné materiály, označení výrobce | HB 7520 | |
| Způsob upevnění řezné destičky | C (bez otvoru upnuto shora) | |
| Kódování oddělovacího místa řezné desky | SEKN1203 | |
| Kódování oddělovacího místa žacího ústrojí podle ISO TS 13399-60 | SEKN1203 | |
| Označení řezné destičky | SEKN 1203 AFTN | |
| Druh produktu | Břitová destička | |
| S kódem ISO | ano | |
| Norma | DIN ISO 1832 | |
| Vhodné pro materiál | Ocel (P); Šedá litina (K) | |
| Toleranční třída | K | |
| Postupy obrábění | Rovinné frézy (FPL) | |
| Způsob upevnění | Upnutí | |
| Lamač třísek | ne | |
| Počet možností použití | 4 ks | |
| Hmotnost | 3 g | |
| Obsah | jednotlivý díl | |
| Faktor korekce fz | 2,5 |
Identifikace a klasifikace
| Katalogové číslo | 213912 ST1400 | |
| EAN / GTIN | 4045197302762 | |
| Číslo výrobce | 213912 ST1400 | |
| Výrobce/odpovědná osoba | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Aplikační tabulka
P
235
P
230
P
220
P
105
P
105
K
130
Popis
Poznámka:
Směrné hodnoty pro ae = 0,5 ... 1×D / ap max = 3,5 mm.
