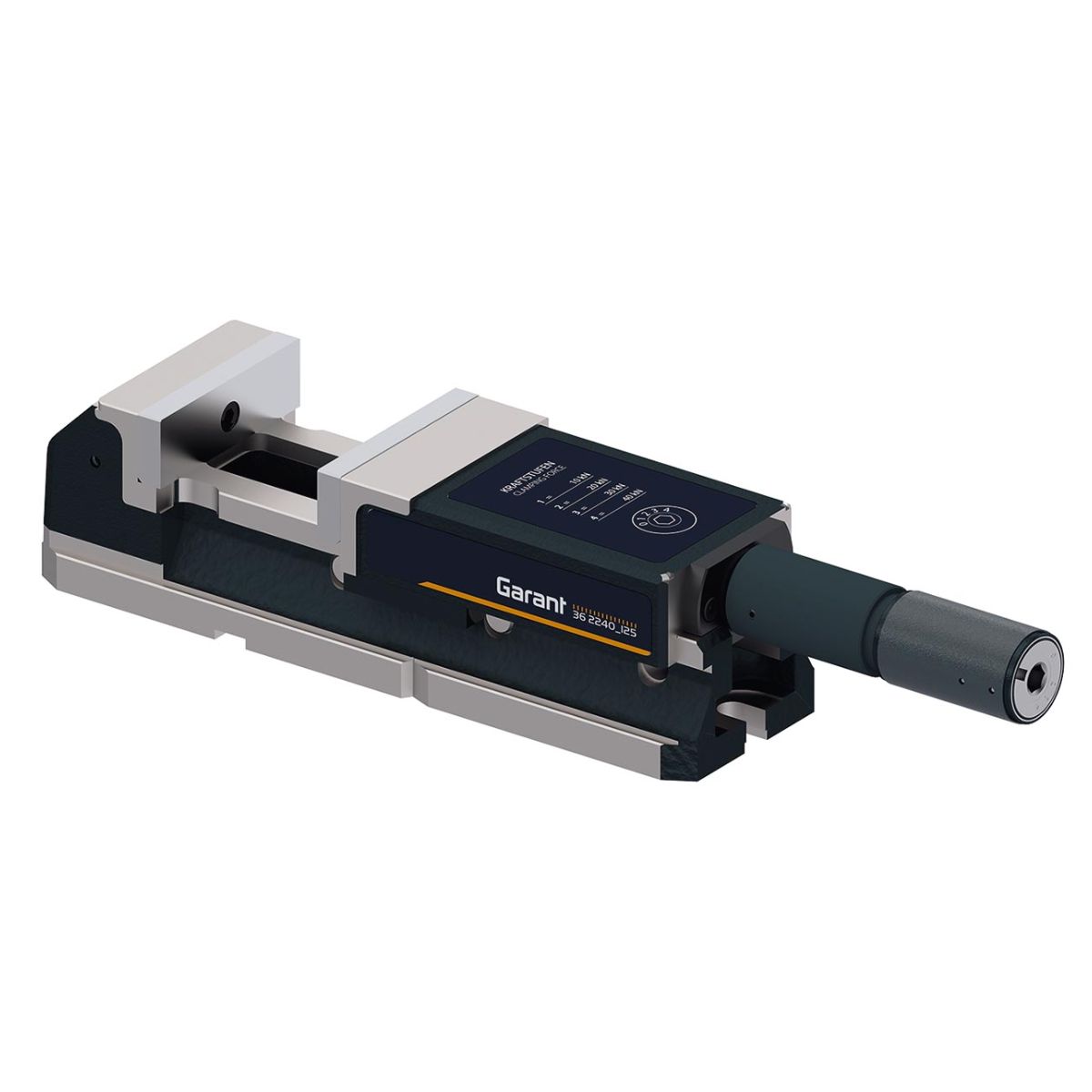

Hogedrukklem, Bekbreedte: 125mm
Artikelnummer: 362240 125
Klantartikelnummer:
Productdetails

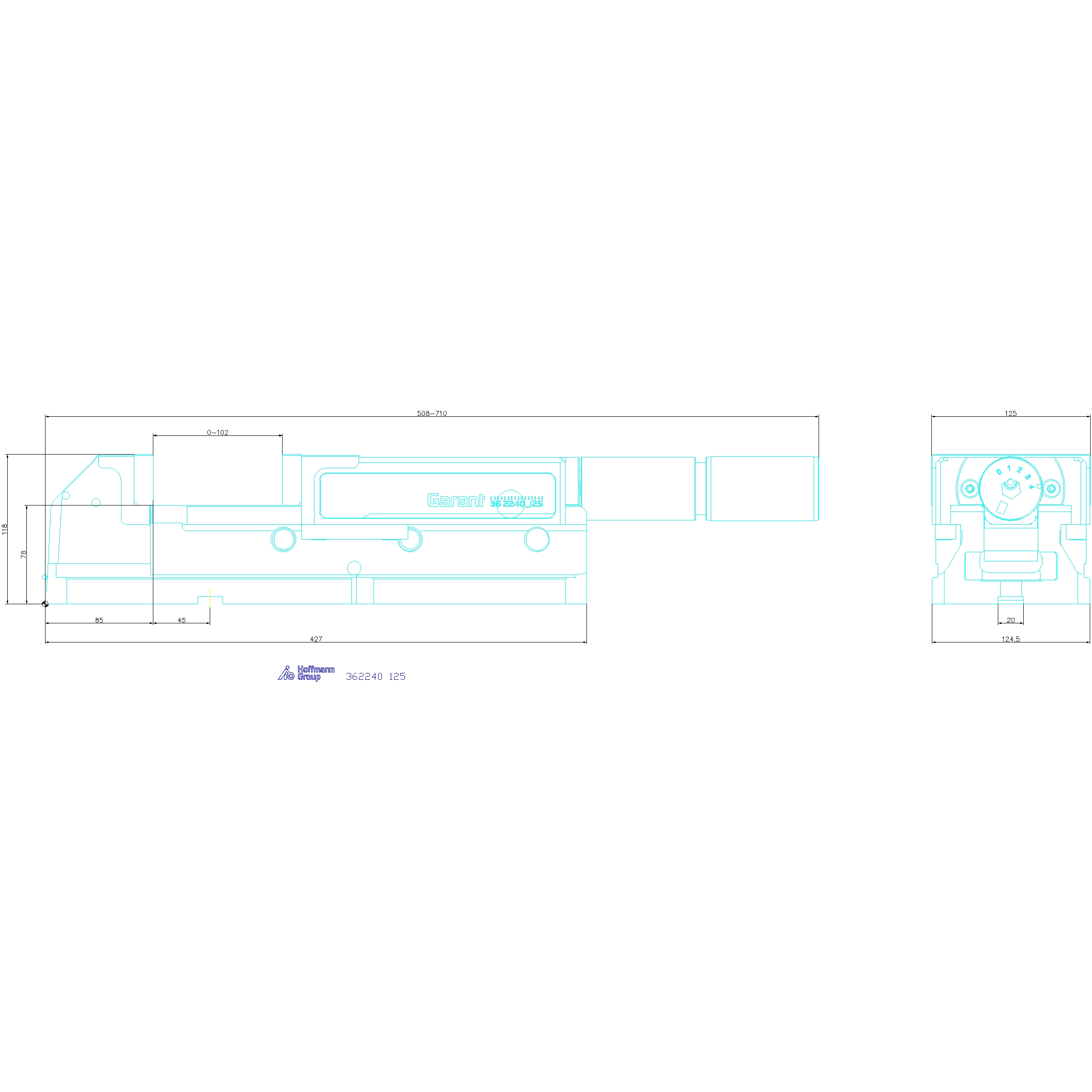

Technische gegevens
| Bekbreedte | 125 mm | |
| Spanbereik b I | 0 mm - 102 mm | |
| Spanbereik b II | 98 mm - 202 mm | |
| Spankracht | 40 kN | |
| Gewicht | 30 kg | |
| Hoogte basisdeel c | 118 mm | |
| Draadafmeting d1 | M8 | |
| Lengte basisdeel a | 427 mm | |
| L2 | 85 mm | |
| L3 | 45 mm | |
| L4 | 508 mm - 710 mm | |
| Steunhoogte G +0,02 | 78 mm | |
| Kleurcode voor bijpassende accessoires | HD-GARANT | |
| Producttype | Machineklem |
Identificatie en classificatie
| Artikelnummer | 362240 125 | |
| EAN/GTIN | 4069515027199 | |
| Nummer fabrikant | 362240 125 | |
| Fabrikant/verantwoordelijke persoon | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Omschrijving
Uitvoering:
- Het basislichaam met langs- en dwarssleuf zorgt voor een nauwkeurige en snelle uitlijning van de spanklem in beide richtingen.
- De onderhoudsvrije hogedrukspindel zorgt voor een constant drukvermogen dankzij een slijtvaste, zuiver mechanisch werkende krachtversterker.
- Hoogwaardig nodulair gietijzer, geharde en geslepen werkstuksteun en precisiegeslepen geleidebanen.
- De gewenste spandruk kan vooraf worden geselecteerd – in stand 0 zonder hoge druk.
- Geen verlies van spankracht.
- Verwisselbare bekken, gehard en geslepen.
- Hoogtetolerantie − 0,03 mm.
- Snel uitlijnen met twee losse T-sleufpasblokken in de nauwkeurig vervaardigde sleuf in de spanklem.
Toepassing:
- Voor het trillingsvrij, absoluut betrouwbaar spannen bij maximale snij- en voedingskrachten.
- De uniforme steunhoogte maakt efficiënt werken met meerdere bankschroeven tegelijk mogelijk.
- Het klemmen wordt uitgevoerd door middel van een kruk, waarbij hoge spankrachten worden bereikt met een minimale kracht door maximaal twee spindelomwentelingen.
Levering:
Inclusief 4 spanklemstukken, 1 paar gladde spanbekken, handkruk.
Warning:
Beoogd gebruik
Onjuist gebruik
- Spanmiddel voor montage in machine die is ontworpen voor freesbewerking.
- Voor het spannen van werkstukken in onbewerkte toestand of gedeeltelijk bewerkte werkstukken.
- Aanpassing aan de werkstukgeometrie mogelijk door verschillende uitvoeringen en opzetbekken.
- Gebruik het apparaat alleen als het op de juiste manier is geïnstalleerd en de veiligheids- en beschermingsvoorzieningen volledig werken.
Onjuist gebruik
- Centrische machineklem niet gebruiken voor draaibewerking.
- Geen montage van componenten die niet voldoen aan de specificaties.
- Niet zelf ombouwen.
- Niet gebruiken in omgevingen met explosiegevaar.
