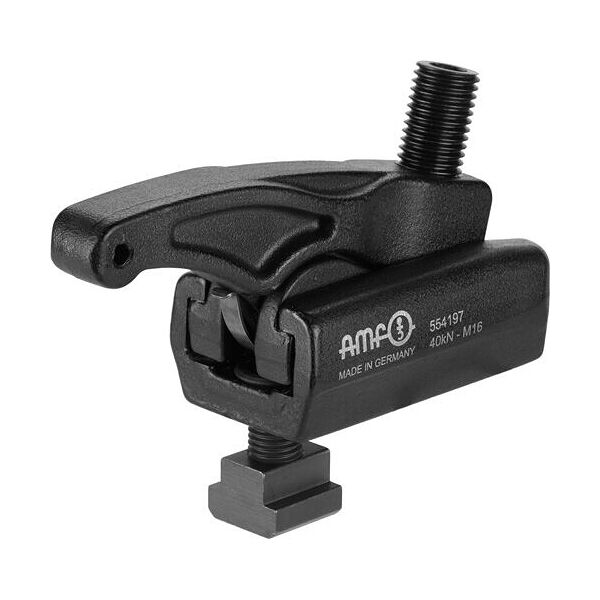

Kraftspanner verschiebbar lang, Typ: 4
Artikel-Nr.: 370091 4
Sachnummer:
Produktdetails
Technische Daten

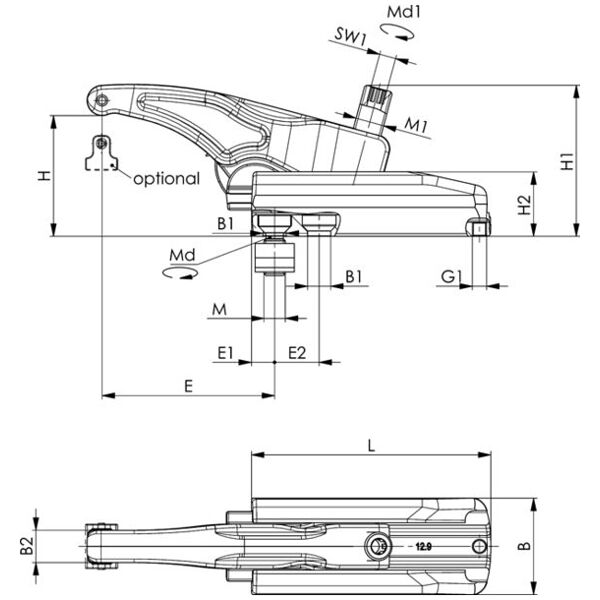

| Typ | 764CC | |
| T-Nutbreite | 22 mm | |
| Befestigungsschraube G | M20 | |
| Spannhöhe h-H | 7 mm - 88 mm | |
| Spannkraft | 49 kN | |
| A | 52 mm | |
| A1 | 125 mm | |
| B | 75 mm | |
| B1 | 25 mm | |
| L | 175 mm | |
| Verstellweg V | 19 mm - 165 mm | |
| Schlüsselweite SW | 12 mm | |
| mit Höhenelement | nein | |
| Befestigungsschraube G1 | M24 | |
| Produktart | Kraftspanner |
Identifikation & Klassifikation
| Artikelnummer | 370091 4 | |
| EAN / GTIN | 4020772003159 | |
| Herstellernummer | 554198 | |
| Hersteller/verantwortliche Person | Andreas Maier GmbH & Co. KG, Waiblinger Straße 116, 70734 FELLBACH, Deutschland, www.amf.de |
Beschreibung
Ausführung:
- Spannkraft 30 bzw. 49 kN mit Anzugsmoment bei ca. 100 Nm.
- Geschmiedetes Spannelement aus legiertem Vergütungsstahl, schwarz verzinkt.
- In Höhe und Länge stufenlos verstellbar.
- Niedrige Bauhöhe.
Lieferumfang:
- Grundelement und Träger.
- Nutenstein DIN 508 mit Spannschraube Festigkeitsklasse 12.9.
Sonderzubehör:
Druckstücke Nr. 370097.
