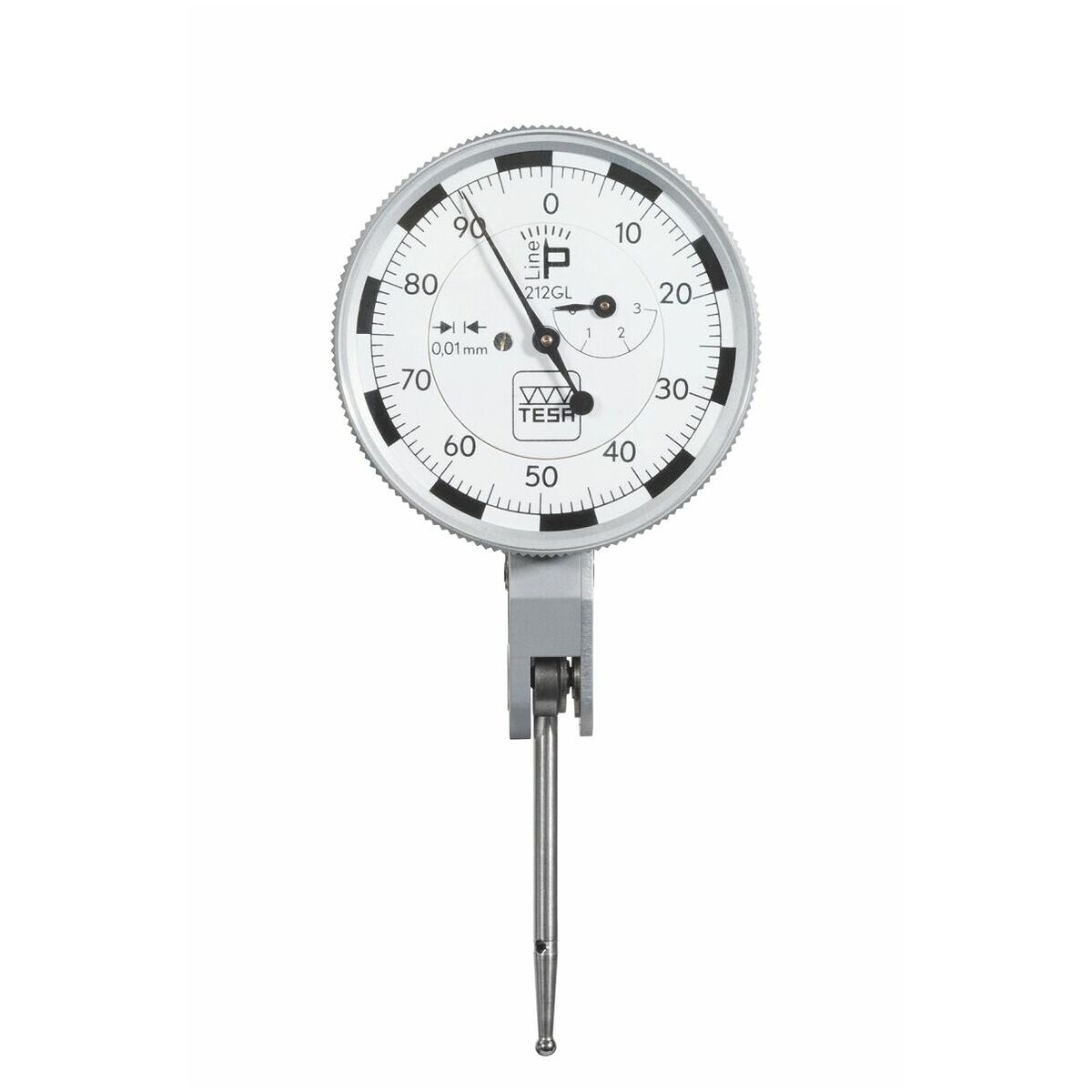

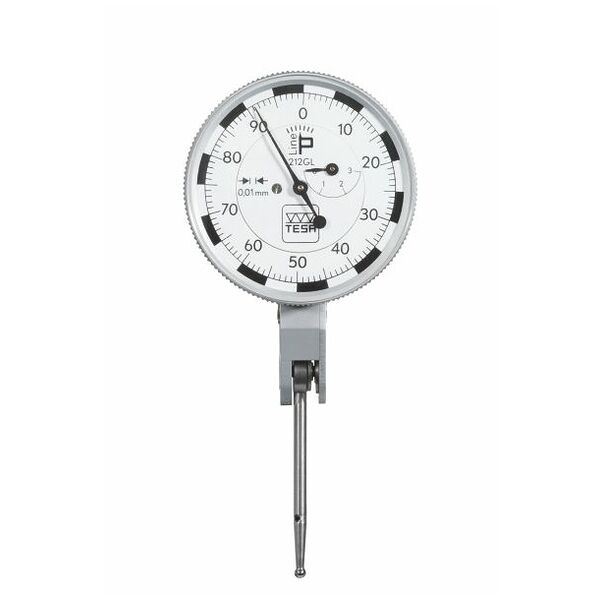

Comparatore a leva P-Line, lunghezza del braccio tastatore 36 mm, Intervallo di misurazione per direzione / ⌀ Cassa: 3/40mm
Codice art.: 436230 3/40
Codice materiale:
Dettagli prodotto
Dati tecnici
| Diametro alloggiamento | 40 mm | |
| Imballaggio | Cassa / Cassetta / Scatola | |
| Materiale corpo | metallo | |
| Visualizzazione | es. analogica | |
| Campo di misura min. | 1,5 mm | |
| Campo di misura max. | 1,5 mm | |
| Forza di misura min. | 0,2 N | |
| Forza di misura max. | 0,2 N | |
| Ripetibilità | 3 µm | |
| Limite d’errore | 0,01 mm | |
| Scostamento di misura MPE | 20 µm | |
| Scostamento di misura | 26 µm | |
| Diametro del codolo di serraggio | 8 mm | |
| Diametro tolleranza del codolo di serraggio | h6 | |
| Diametro sfera di misura | 2 mm | |
| Lunghezza tastatore | 36 mm | |
| Campo di oscillazione ± | 90 grado | |
| Normativa | norma interna | |
| Certificato di collaudo | sì | |
| Caratteristica comparatore | con deposito di pietre preziose | |
| Forma | Braccio tastatore lungo | |
| Errore ammesso fe | 20 µm | |
| Errore ammesso totale ftot | 26 µm | |
| Errore di inversione valore misurato fu | 7 µm | |
| Risoluzione | 0,01 mm | |
| Risoluzione | 1 mm | |
| Quadrante orientabile | sì | |
| Tacche di tolleranza regolabili | no | |
| Unità lettura | millimetro | |
| Lettura, millimetro | 0,01 mm | |
| Contenuto | parte singola | |
| Tarabile | si | |
| Tipo di prodotto | Leva |
Identificazione e classificazione
| Codice articolo | 436230 3/40 | |
| EAN / GTIN | 7630041152364 | |
| Codice del produttore | 01810403 |
Descrizione
Esecuzione:
Comparatori a leva con asta tastatrice lunga. Lettura 1/100.
Grande campo di misura da 3 mm. Stessa direzione della lancetta (senso orario) in entrambe le direzioni di misurazione.
Tastatori a leva di alta precisione con meccanismo montato su rubini in esecuzione robusta e funzionale. Il corpo e i prismi a coda di rondine sono realizzati in un pezzo unico, assicurando la massima rigidità. Protetto contro la corrosione grazie alla cromatura opaca della cassa.
Grande campo di misura da 3 mm. Stessa direzione della lancetta (senso orario) in entrambe le direzioni di misurazione.
Tastatori a leva di alta precisione con meccanismo montato su rubini in esecuzione robusta e funzionale. Il corpo e i prismi a coda di rondine sono realizzati in un pezzo unico, assicurando la massima rigidità. Protetto contro la corrosione grazie alla cromatura opaca della cassa.
Uso:
Verificatore di alesaggio di precisione per controllare l’errore rispetto alla misura nominale nei controlli di rotazione concentrica, nelle misurazioni di interni, nei controlli di parallelismo e di planarità e per l’allineamento di pezzi.
Fornitura:
Incluso codolo di serraggio ⌀ 8 mm.
Accessori speciali:
Supporto quadro n. art. 436511, supporto di centraggio n. art. 436512, supporto articolato portacomparatori n. art. 359680.
Ricambi:
Punte tastatrici di ricambio con sfera in HM o rubino facilmente ordinabili su www.hoffmann-group.com.
