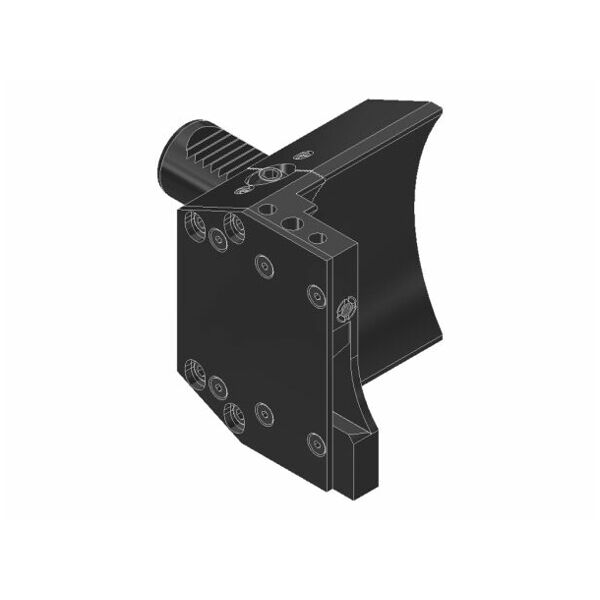

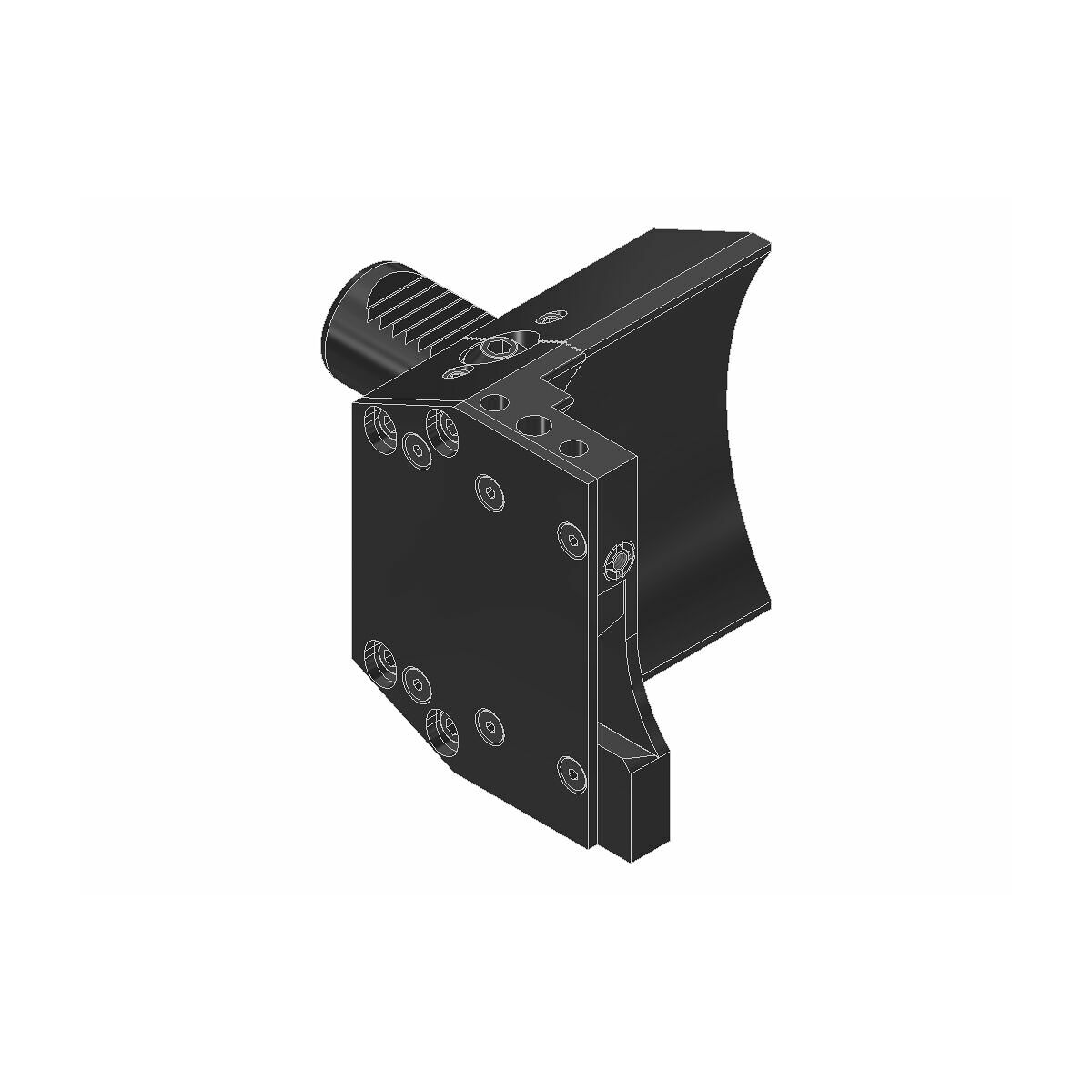

Porte-lames de tronçonnage VDI, hauteur de lame 32, Queue ⌀ d1: 30mm
Réf.: 319149 30
Référence:
Détails du produit
Caractéristiques techniques
| Entrée de liquide de refroidissement | avec entrée de lubrifiant, radiale devant porte-outils | |
| Sortie de liquide de refroidissement | avec sortie de lubrifiant, rainure axiale sur la queue | |
| Lubrifiant | oui | |
| Référence fabricant | VDI-Abstechhalter Schwerthöhe 32 Schaft-D 30 mm | |
| Type de barre | Queue cylindrique | |
| Codage du point de séparation suivant ISO TS 13399-60 | PMC02500105 | |
| Format d’image | Standard | |
| Exécution barre | système métrique | |
| Dimensions de barre, métriques | 0300 mm | |
| Type d’attachement | tenon | |
| Diamètre de queue DS | 30 mm | |
| Longueur de queue LS | 55 mm | |
| Hauteur fonctionnelle H | 28,6 mm | |
| Profondeur fonctionnelle | 9 mm | |
| Position de l’outil | neutre | |
| Interface | interface 1; interface 2 | |
| Type de produit | porte-outils VDI | |
| Longueur totale L | 85,5 mm | |
| Hauteur totale H1 | 100 mm | |
| Largeur totale B1 | 60 mm | |
| Norme | DIN 69880; VDI 3425 | |
| Poids | 2,36 kg | |
| Sommaire | 1 pc. |
Identification et classification
| Référence article | 319149 30 | |
| EAN / GTIN | 2050002040038 | |
| Réf. fabricant | 107693 | |
| Fabricant/personne responsable | EWS Weigele GmbH & Co. KG, Maybachstraße 1, 73066 Uhingen, Deutschland, www.ews-tools.de |
Description
Exécution:
Pour utilisation sur les tours CNC DMG Gildemeister CTX à tourelle revolver.
- Avec denture double au niveau de la queue VDI, pour utilisation à gauche ou à droite.
- Avec gicleur à bille pour un arrosage optimal des arêtes.
- Serrage de la lame de rainurage via la barre de serrage.
- Réglage en hauteur de ±1 mm.
Utilisation:
Pour utilisation de lames de rainurage de différents fabricants.
Adapté(s) pour:
DMG Gildemeister CTX.
Remarque(s):
Réf. 30-UEK et 40-UEK en exécution en hauteur.
