GARANT Master Form Steel -valssaava konekierretappi voitelu-urilla HSSE-PM, TiAlN, UNC: 10-24
Tuote nro.: 139485 10-24
Tuotekoodi:
- Kierretyyppi: UNC
- Kylkikulma: 60
- Lastuava aine: HSS E PM
- Standardi: DIN 2174
- Toleranssiluokka: 2BX
Tuotetiedot
Tekniset tiedot
| Pinnoitus | TiAlN | |
| Kierretyyppi | UNC | |
| Kylkikulma | 60 astetta | |
| Lastuava aine | HSS E PM | |
| Standardi | DIN 2174 | |
| Toleranssiluokka | 2BX | |
| Etuviiste | E | |
| Varsi | Lieriövarsi, h9 | |
| Sisäjäähdytys | ei | |
| Käyttö poraustavalla | enintään 3×D pohjareiällä; enintään 3×D läpireiällä | |
| Leikkaussuunta | Oikea | |
| Kierteennousu | 1,058 mm | |
| Kierrettä/ tuuma | 24 | |
| Kierteen ⌀ | 4,83 mm | |

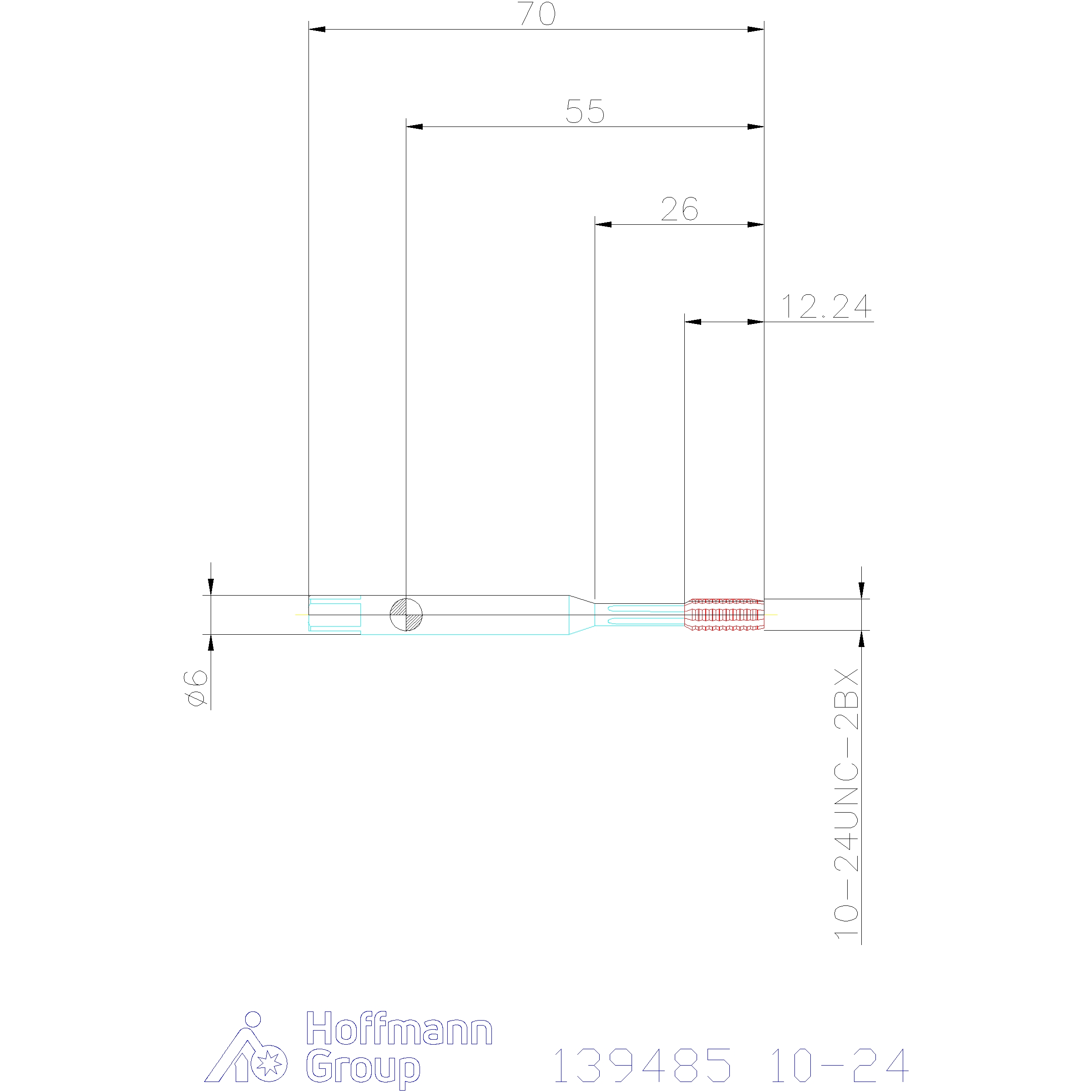

| Kokonaispituus L | 70 mm | |
| varren ⌀ Ds | 6 mm | |
| Varren nelikulmio □ | 4,9 mm | |
| Alkureiän ⌀, ohjearvo | 4,35 mm | |
| Lastu-urien määrä | 5 | |
| Terien lkm Z | 5 | |
| Kierteen syvyys | 14,49 mm | |
| Sarja | Master Form | |
| Tuotetyyppi | Kierteenmuovaustappi |
Tunnistaminen ja luokittelu
| Tuotekoodi | 139485 10-24 | |
| EAN / GTIN | 4062406707040 | |
| Valmistajan numero | 139485 10-24 | |
| Valmistaja/vastuuhenkilö | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Käyttötaulukko
N
38
P
37
P
35
P
27
P
18
P
12
M
12
M
7
N
22
Kuvaus
Malli:
DIN 2174 (≈ DIN 371 ≤ 3/8; ≈ DIN 376 ≥ 7/16).
Uusimman sukupolven suurtehoinen kierretappi, joka on kehitetty erityisesti käyttöön teräsmateriaaleissa.
Muoto E (leikkuu 1,5 - 2 kierrettä). Syviin kierteisiin, lyhytkärkinen. Kierteet tehdään reiän pohjaan asti.
Uusimman sukupolven suurtehoinen kierretappi, joka on kehitetty erityisesti käyttöön teräsmateriaaleissa.
- Optimoitu polygonigeometria pienennettyyn vääntömomenttiin.
- Monikerroksinen HIPIMS-pinnoite hyvään kulumisenkestoon.
- HSS-E-PM-perusaine erittäin hyvään prosessivarmuuteen.
Muoto E (leikkuu 1,5 - 2 kierrettä). Syviin kierteisiin, lyhytkärkinen. Kierteet tehdään reiän pohjaan asti.
Käyttö:
UNC-yhtenäiskarkeakierteelle ASME-B1.1.
