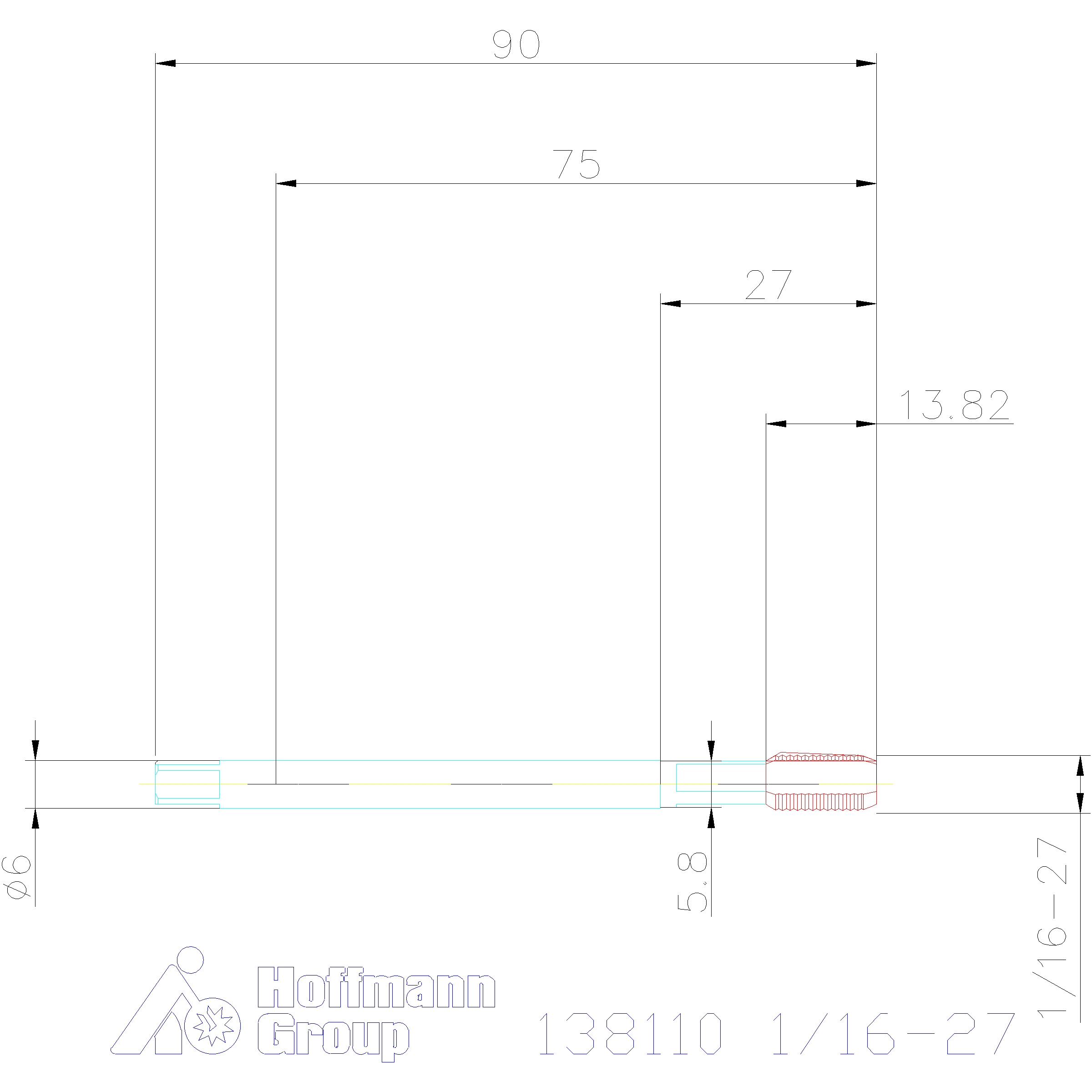

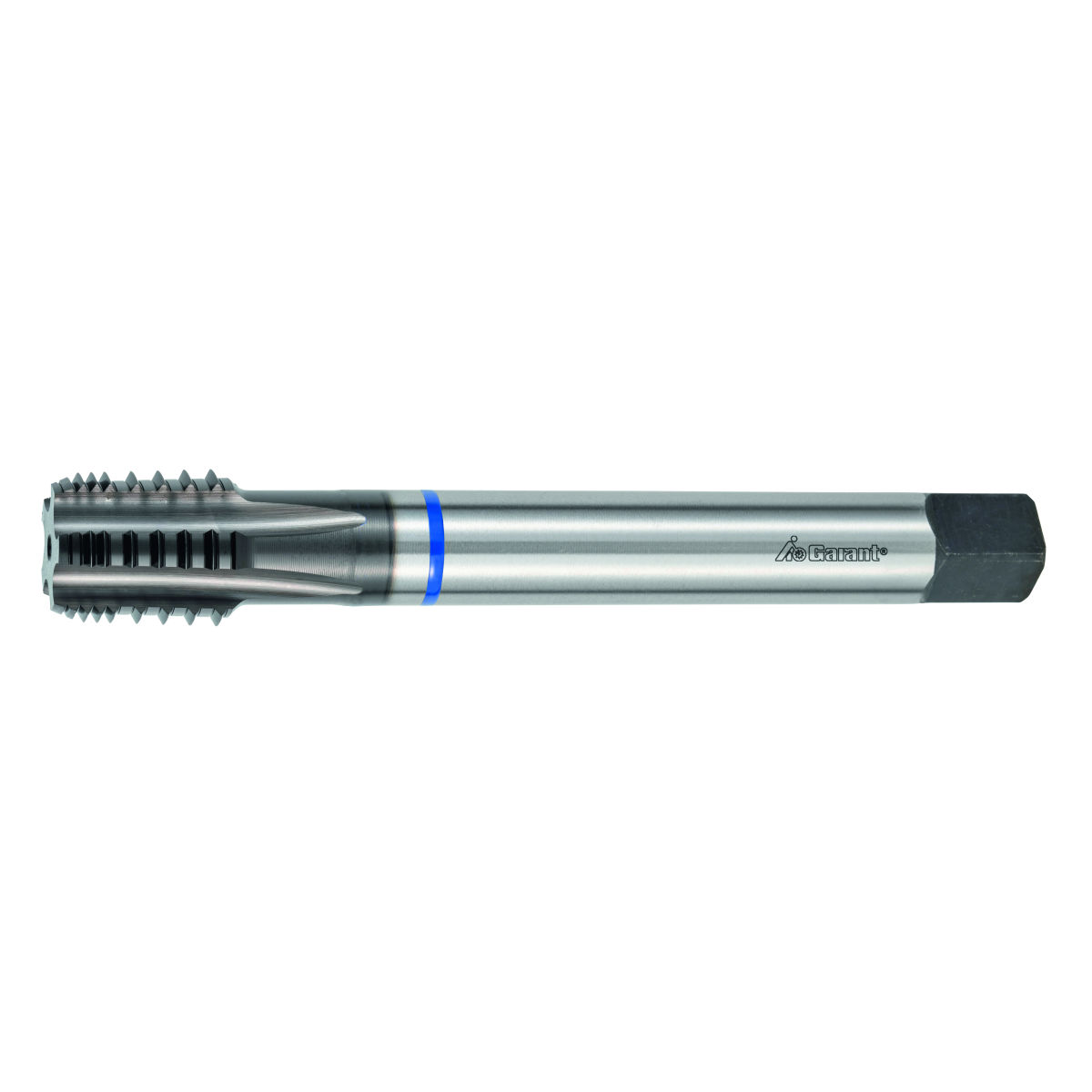

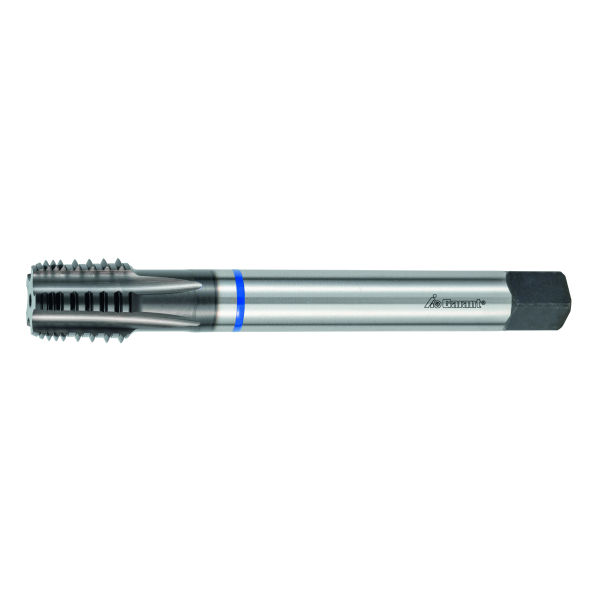

Strojni ureznik HSS-E, TiAlN, NPT: 1/16-27
Artikl br.: 138110 1/16-27
Šifra artikla:
- Vrsta navoja: NPT
- Kut profila navoja vijka: 60
- Rezni materijal: HSS E
- Standard: DIN 374
- Norma navoja: ANSI B 1.20.1
Pojedinosti o proizvodu
Tehnički podaci
| veličina navoja | 1/16-27 NPT | |
| Prevlaka | TiAlN | |
| Vrsta navoja | NPT | |
| Kut profila navoja vijka | 60 stupanj | |
| Rezni materijal | HSS E | |
| Standard | DIN 374 | |
| Norma navoja | ANSI B 1.20.1 | |
| Oblik rezanja | C | |
| Omjer upuštača | 1:16 | |
| Drška | Cilindrična drška s h9 | |
| Unutarnje hlađenje | ne | |
| Primjena kod vrste bušenja | slijepa rupa; prolazna rupa | |
| Smjer rezanja | desno | |
| Nagib navoja | 0,941 mm | |
| navoja po colu | 27 | |
| Ukupna duljina L | 90 mm | |
| ⌀ drške Ds | 6 mm | |
| 4-kutna drška □ | 4,9 mm | |
| ⌀ osnovne rupe A | 6,15 mm | |
| ⌀ osnovne rupe B | 5,95 mm | |
| ⌀ ispitne kladice Dmaks + 0,05 | 6,39 mm | |
| Minimalna dubina osnovne rupe | 12 mm | |
| ⌀ navoja | 7,895 mm | |
| Vrsta alata s navojem | Strojni ureznik za uobičajenu obradu | |
| Broj steznih utora | 3 | |
| Prsten u boji | plavo | |
| Broj oštrica Z | 3 | |
| Dubina navoja | 15,8 mm | |
| Vrsta proizvoda | Svrdla za navoje |
Identifikacija i klasifikacija
| Broj artikla | 138110 1/16-27 | |
| EAN / GTIN | 4045197585578 | |
| Broj proizvođača | 138110 1/16-27 | |
| Proizvođač/odgovorna osoba | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Tablica aplikacija
N
13
N
18
P
17
P
15
P
12
M
5
K
14
N
16
Opis
Izvedba:
Posebna prevlaka TiAlN za maksimalan vijek trajanja. Zahvaljujući isprekidanom uvodnom dijelu: smanjeni zakretni moment i bolja raspodjela maziva. Primjenjiv s emulzijomn (udio masti najmanje 8 %).
Upotreba:
Za konusni cijevni navoj (NPT) prema ANSI B1.20.1, za navoje sa sredstvom za brtvljenje. Obratiti pozornost na zadanu najmanju dubinu za osnovnu rupu (vidi tablicu).
Preporuka:
⌀ osnovne rupe A:
Izbušite osnovnu rupu bez upotrebe razvrtača.
⌀ osnovne rupe B:
Izbušite osnovnu rupu, a zatim razvrtite konusnim razvrtačem 1:16 (pogledajte br. 162650). Zatim se kontrolnikom Dmaks. (pogledajte tablicu) s čeone strane može provjeriti ⌀ konusnog provrta. Priprema osnovne rupe u skladu s varijantom B nudi najsigurniji postupak urezivanja navoja.
Izbušite osnovnu rupu bez upotrebe razvrtača.
⌀ osnovne rupe B:
Izbušite osnovnu rupu, a zatim razvrtite konusnim razvrtačem 1:16 (pogledajte br. 162650). Zatim se kontrolnikom Dmaks. (pogledajte tablicu) s čeone strane može provjeriti ⌀ konusnog provrta. Priprema osnovne rupe u skladu s varijantom B nudi najsigurniji postupak urezivanja navoja.
