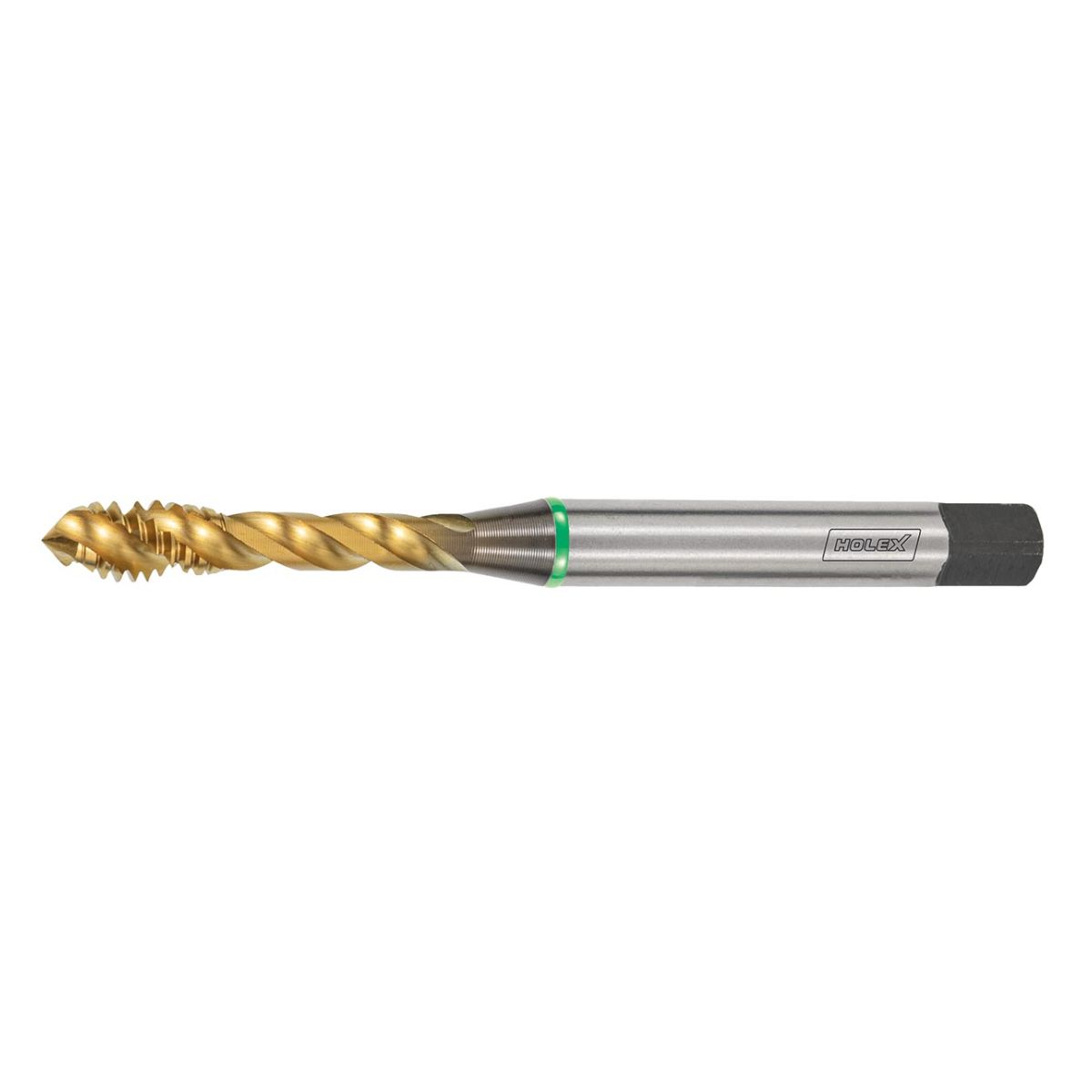

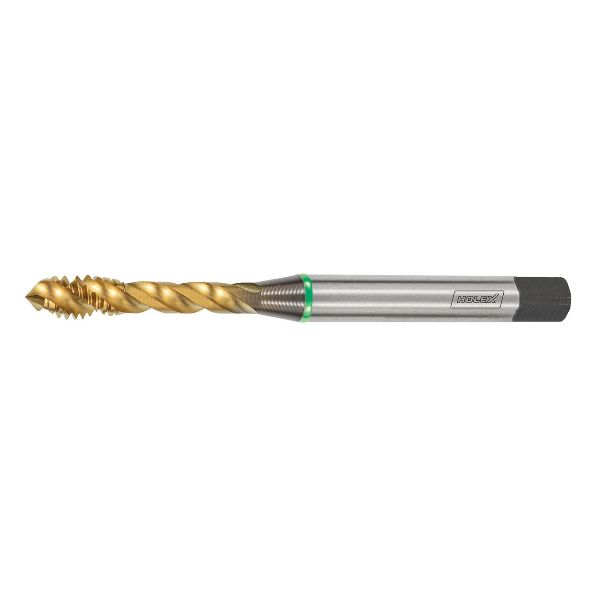

HOLEX Pro Tap strojni ureznik HSS-E, TiN, UNC: 2-56
Artikl br.: 137910 2-56
Šifra artikla:
- Vrsta navoja: UNC
- Kut profila navoja vijka: 60
- Rezni materijal: HSS E
- Standard: DIN 371
- Razred tolerancije: 2B
Pojedinosti o proizvodu
Tehnički podaci
| Serija | Pro Tap | |
| veličina navoja | 2-56 UNC | |
| Prevlaka | TiN | |
| Vrsta navoja | UNC | |
| Kut profila navoja vijka | 60 stupanj | |
| Rezni materijal | HSS E | |
| Standard | DIN 371 | |
| Razred tolerancije | 2B | |
| Oblik rezanja | C | |
| Kut spirale | 40 stupanj | |
| Drška | Cilindrična drška s h9 | |
| Unutarnje hlađenje | ne | |
| Primjena kod vrste bušenja | do 2,5×D kod osnovne rupe | |
| Smjer rezanja | desno | |
| Nagib navoja | 0,454 mm | |
| navoja po colu | 56 | |
| ⌀ navoja | 2,18 mm | |
| Ukupna duljina L | 46 mm | |
| ⌀ drške Ds | 2,8 mm | |
| 4-kutna drška □ | 2,1 mm | |
| ⌀ osnovne rupe | 1,85 mm | |
| Vrsta alata s navojem | Strojni ureznici za dinamičku obradu | |
| Broj steznih utora | 2 | |
| Prsten u boji | zeleno | |
| Broj oštrica Z | 2 | |
| Dubina navoja | 5,45 mm | |
| Vrsta proizvoda | Svrdla za navoje |
Identifikacija i klasifikacija
| Broj artikla | 137910 2-56 | |
| EAN / GTIN | 4062406373511 | |
| Broj proizvođača | 137910 2-56 | |
| Proizvođač/odgovorna osoba | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Tablica aplikacija
N
24
N
25
N
10
P
24
P
20
P
15
P
8
M
8
N
15
Opis
Izvedba:
HOLEX Pro Tap univerzalni strojni ureznik. Čvrsta izvedba za širok raspon materijala. Poboljšan HSS-E rezni materijal s TiN prevlakom za smanjenje trenja.
Upotreba:
Za navoj UNC ASME -- B1.1.
