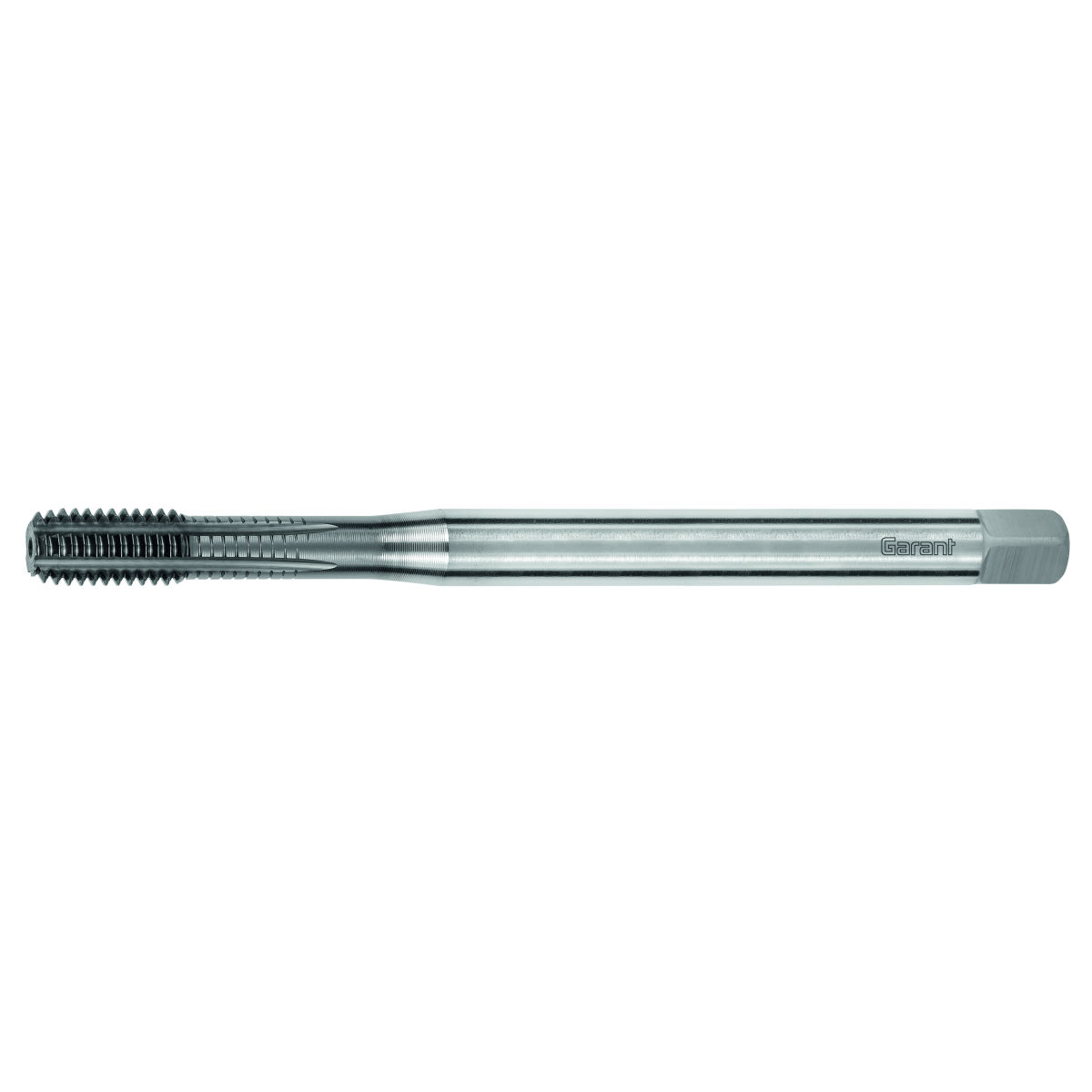

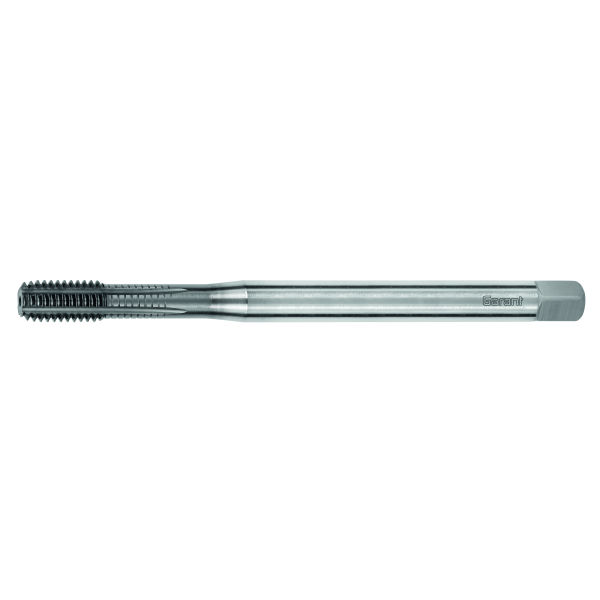

Machos para laminar roscas a máquina con ranuras de lubricación GARANT Master Form Steel longitud extra HSS-E-PM Forma C 6HX, TiAlN, M: M3
Número de artículo: 139208 M3
Código del artículo:
Detalles de producto
Datos técnicos
| Tipo de rosca | M | |
| Material de corte | HSS-E-PM | |
| Recubrimiento | TiAlN | |
| Rosca D | M3-6HX | |
| Paso de rosca | 0,5 mm | |
| Diámetro del orificio central, valor orientativo | 2,8 mm | |
| Longitud total L | 112 mm | |
| Apertura de llave cuadrada □ | 2,7 mm | |
| Diámetro del mango DS | 3,5 mm | |
| Clase de tolerancia de la rosca | ISO 2X 6HX | |
| Empleo tipo de perforación | Agujero pasante; Agujero ciego | |
| Número de ranuras de sujeción | 4 | |
| Ángulo de flanco | 60 grados | |
| Forma del corte previo | C | |
| Refrigeración interior | no | |
| Entrada de lubricante refrigerante | sin entrada de lubricante refrigerante | |
| Salida de lubricante refrigerante | sin salida de lubricante refrigerante | |
| Húmedo mínimo | adecuado | |
| Húmedo máximo | adecuado | |
| Posición de las interfaces | Lado de la máquina | |
| Tipo de asiento | Mango cilíndrico | |
| Codificación de punto de separación | ZYL00352105 | |
| Forma de asiento | Mango listo con cuadrado | |
| Diseño de asiento | sistema métrico | |
| Tamaño de asiento, métrico | 3,5 mm | |
| Clase de tolerancia del asiento | h9 | |
| Longitud vástago LS | 92 mm | |
| Aceite | adecuado | |
| Lubricante refrigerante | sí | |
| Serie | Master Form | |
| Diámetro de rosca nominal, métrico D | 3 mm | |
| Diámetro de corte previo | 2,75 mm | |
| Longitud de la parte roscada Lc | 5,52 mm | |
| Longitud de corte previo | 1,5 mm | |
| Ángulo de corte | 9 grados | |
| Cantidad de cortes | 4 | |
| Sentido de torcimiento | Neutral, recto/a | |
| Ejecución del elemento de corte | Con ranura para lubricación y suciedad | |
| Hasta profundidad (x diámetro) | 3; 3 | |
| Diámetro del orificio central | 2,8 mm | |
| Normlänge L | 112 mm | |
| Grupo de arranque de virutas | M (acero inoxidable); P (acero) | |
| Material de corte, denominación del fabricante | HSS-E-PM | |
| Interfaz | Punto de separación 1 | |
| Longitud útil L1 | 9 mm | |
| Peso | 10 g | |
| Sentido del corte | Corte a derecha | |
| Ejecución de la herramienta | Acero macizo | |
| Norma | Werksnorm | |
| Soporte de datos | Sin soporte de datos | |
| Procedimiento de mecanizado | Roscado interior (EGI) | |
| Anillo de color | Sin | |
| Tipo de producto | Macho para conformar roscas | |
| Contenido | pieza única |
Identificación y clasificación
| Número de artículo | 139208 M3 | |
| EAN / GTIN | 4062406373597 | |
| Número del fabricante | 139208 M3 | |
| Fabricante/responsable | Hoffmann Supply Chain GmbH & Co. KG, Poststraße 15, 90471 Nürnberg, Deutschland, www.hoffmann-group.com |
Tablas de Aplicación
N
34
P
33
P
32
P
24
P
16
P
10
M
10
N
20
Descripción
Ejecución:
Clase de tolerancia: ISO 2X/6HX.
Macho de alto rendimiento para conformar roscas, de última generación, desarrollado especialmente para el uso en materiales de acero.
Con mango extralargo.
Macho de alto rendimiento para conformar roscas, de última generación, desarrollado especialmente para el uso en materiales de acero.
- Geometría poligonal optimizada para un par de giro reducido.
- Recubrimiento HIPIMS de varias capas para lograr una alta resistencia al desgaste.
- Sustrato HSS-E-PM para maximizar la seguridad del proceso.
Con mango extralargo.
Ventaja:
Ideal para el laminado de roscas en zonas de difícil acceso.
